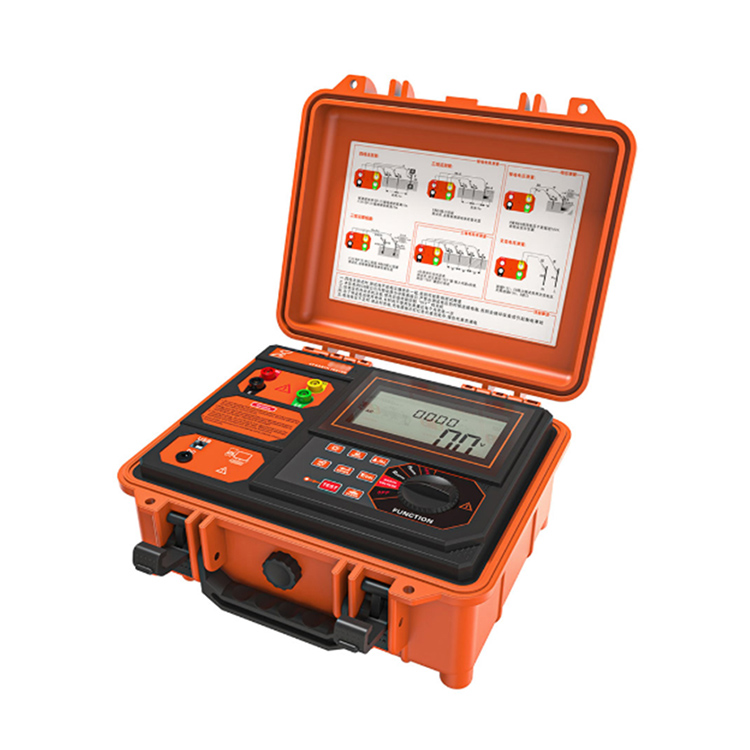

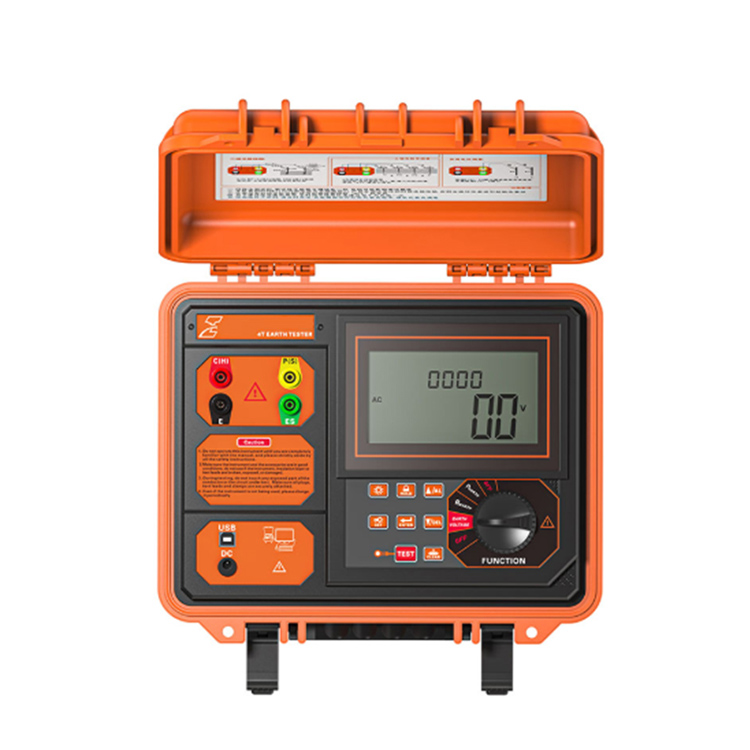

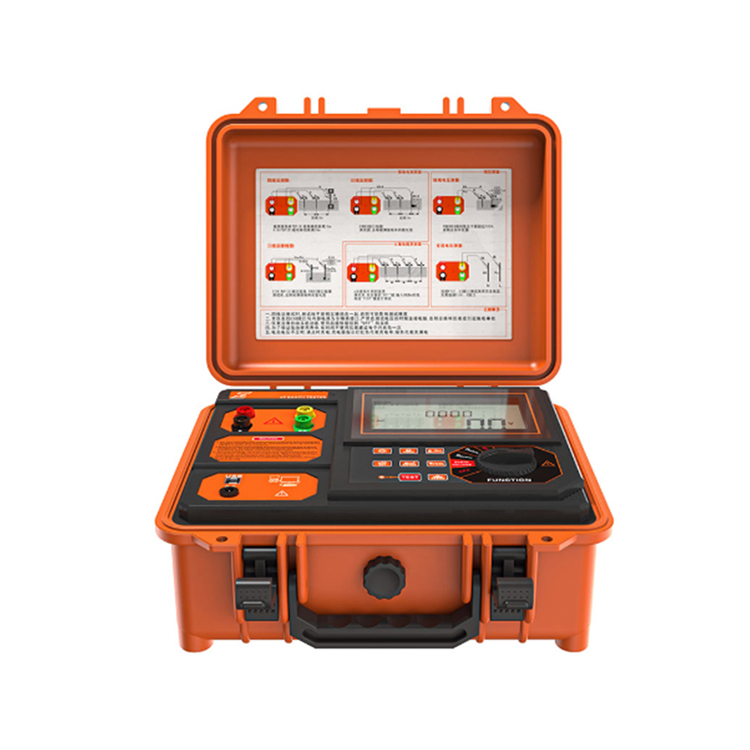

VS-3001 Digital Earth Resistance Tester

Ang VS-3001 Grounding Resistance at Soil Resistivity Tester ay espesyal na idinisenyo at ginawa para sa on-site na pagsukat ng grounding resistance, resistivity ng lupa, boltahe ng saligan at boltahe ng AC kasabay ng bagong pamantayan sa pagsubok ng paglaban sa saligan ng proteksyon ng kidlat. Ang kasalukuyang pagsubok ay hanggang sa 20mA. Digital at micro-processing technology, precision 4-wire method, 3-wire method at simpleng 2-wire method para sukatin ang grounding resistance, import FFT (Fast Fourier Transform) technology, AFC (Automatic Frequency Control) technology, awtomatikong matukoy ang interference at piliin ang frequency ng pagsukat, gumawa ng interference I-minimize ang epekto at magbigay ng mas tumpak na halaga ng ground resistance. Ito ay may natatanging kakayahan laban sa panghihimasok at kakayahang umangkop sa kapaligiran, at may mahusay na pagkakapare-pareho ng mga paulit-ulit na pagsubok, na tinitiyak ang mataas na katumpakan, mataas na katatagan at mataas na pagiging maaasahan ng pangmatagalang pagsukat. Ito ay malawakang ginagamit sa pagsukat ng paglaban sa saligan, resistivity ng lupa, boltahe ng saligan at boltahe ng AC ng kuryente, telekomunikasyon, meteorolohiya, larangan ng langis, konstruksyon, proteksyon ng kidlat at kagamitang pang-industriya.

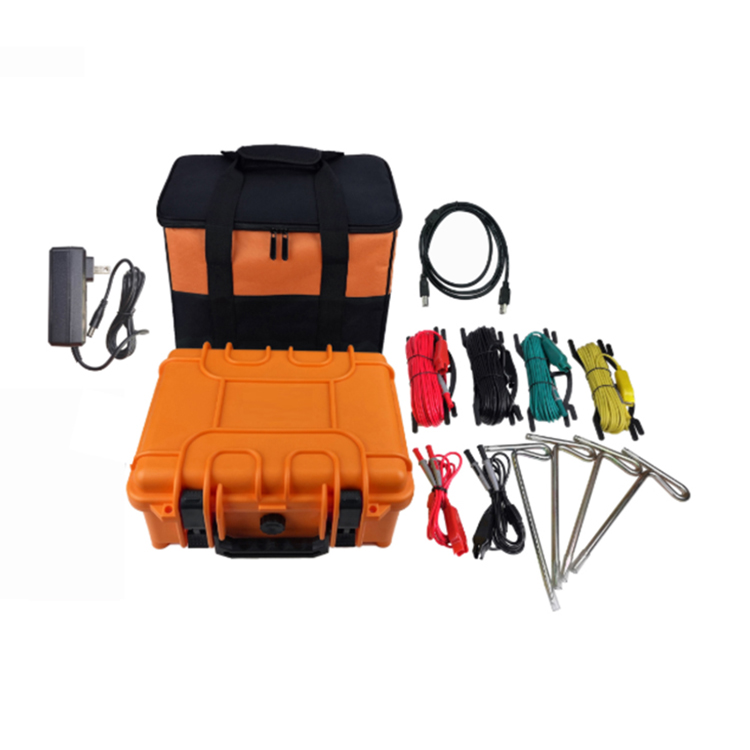

VS-3001 grounding resistance at soil resistivity tester, na kilala rin bilang precision grounding resistance tester, four-wire grounding resistance tester, two-three-four-wire grounding resistance tester, soil resistivity tester , ay binubuo ng host, data software, test line, Auxiliary ground rods, mga linya ng komunikasyon, atbp. Ang espesyal na tool box type na disenyo ng compro- one-time injection molding , low density, strength, stiffness, hardness, wear resistance, heat resistance, insulation performance is more superior, its box body Maaari itong makatiis ng pressure na humigit-kumulang 200kg, tinitiyak ang mataas na katumpakan, mataas na katatagan at mataas na pagiging maaasahan sa iba't ibang mga pagsubok sa kapaligiran. Ang malaking LCD display ng host, na may backlight at bar graph indication, ay malinaw sa isang sulyap. Kasabay nito, maaari itong mag-imbak ng 300 set ng data, at ang mga function ng makasaysayang pagbabasa, pagtingin, pag-save, pag-uulat, at pag-print ay maisasakatuparan sa pamamagitan ng data software.

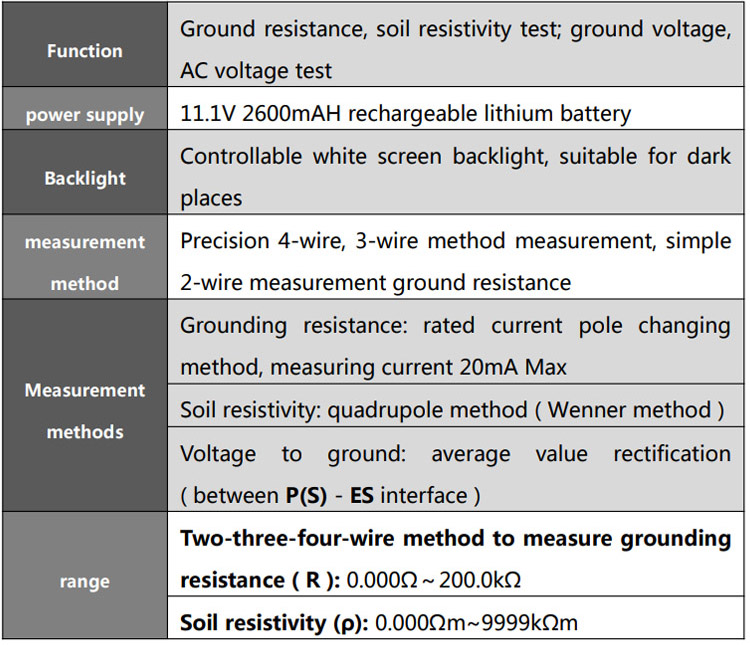

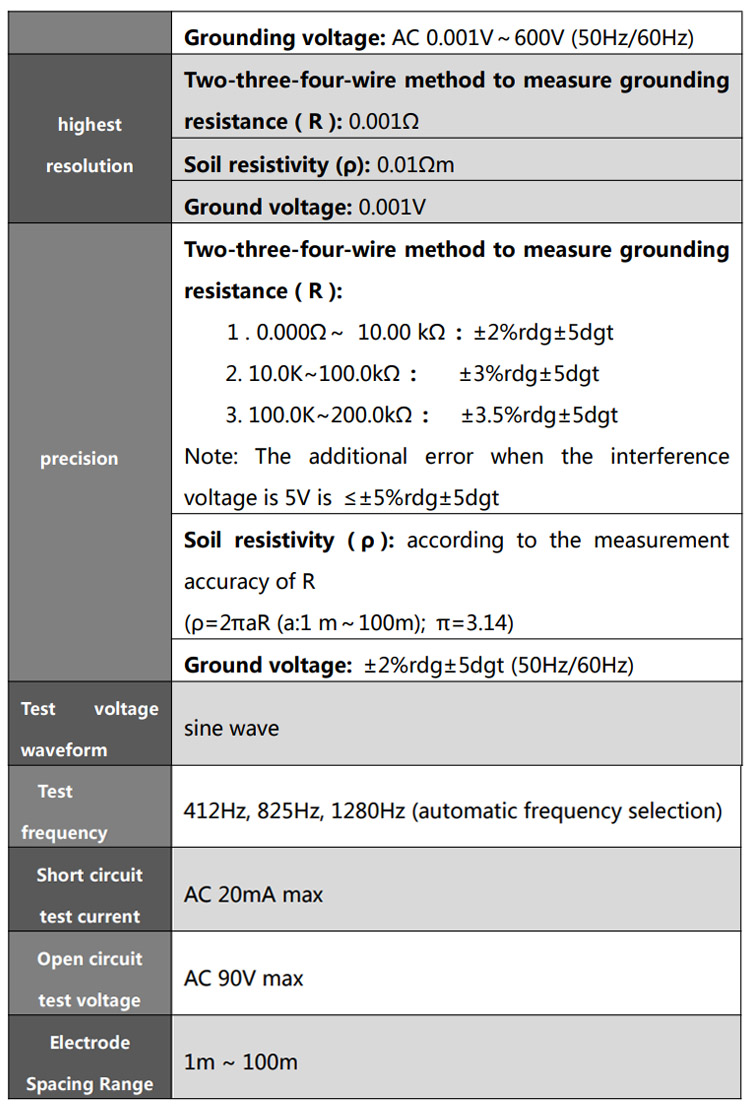

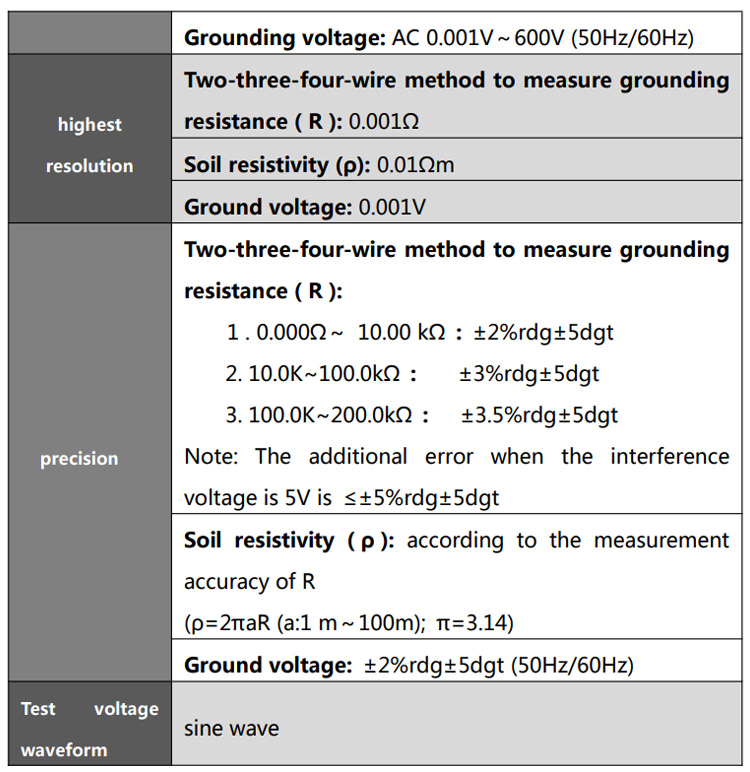

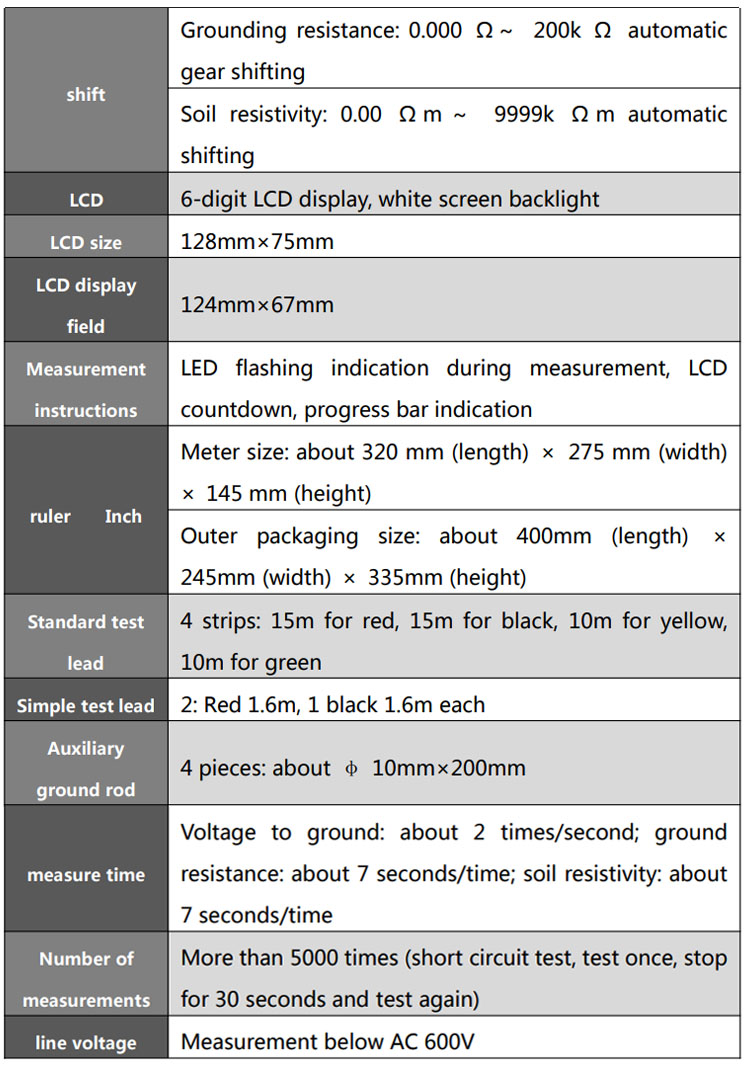

Teknikal na Pagtutukoy

Mga Pangunahing Tampok

High Accuracy at Anti-interference‌: Ang awtomatikong pagpili ng frequency (412Hz/825Hz/1280Hz) ay nakakatulong na mabawasan ang interference. Ang katumpakan sa pagsukat ng paglaban sa lupa ay maaaring umabot sa ±2%rdg±5dgt para sa hanay na 0.000Ω–10.00kΩ.

Matatag at Portable na Disenyo‌: Dumating sa isang industrial-grade base station toolbox na na-rate na makatiis ng 200 kg ng presyon. Ito ay magaan (base station 2.7 kg) at angkop para sa paggamit ng field.

Malawak na Saklaw ng Pagsukat‌: Paglaban sa lupa: 0.000Ω–200 kΩ; Ang resistivity ng lupa: 0.00 Ω·m–9999 kΩ·m; Grounding/AC Voltage: 0.001–600.0 V.

User-Friendly Operation‌: Malaking LCD na may backlight, test progress bar, countdown indicator, at intuitive function dial/buttons. Awtomatiko itong makaka-detect ng interference (NOISE warning >5V) at overload conditions (OL display).

Pamamahala ng Data‌: Nag-iimbak ng hanggang 300 set ng data. Maaaring hawakan, suriin, tanggalin ang data sa device, at ilipat sa pamamagitan ng ‌RS232/USB sa isang PC‌ gamit ang ibinigay na software para sa pag-uulat at pag-print.

Pagsunod sa Kaligtasan‌: Nakakatugon sa IEC61010-1 (CAT III 300V, CAT IV 150V), na may overload na proteksyon at malinaw na mga babala sa kaligtasan patungkol sa paghihiwalay, mga limitasyon ng boltahe (hindi hihigit sa 600V), at tamang operasyon.

Mga aplikasyon

Ang VS-3001 ay malawakang ginagamit sa mga industriya na nangangailangan ng maaasahang pagsusuri ng grounding system at pagsusuri ng lupa, kabilang ang:

Electrical Engineering‌ - Pagsubok

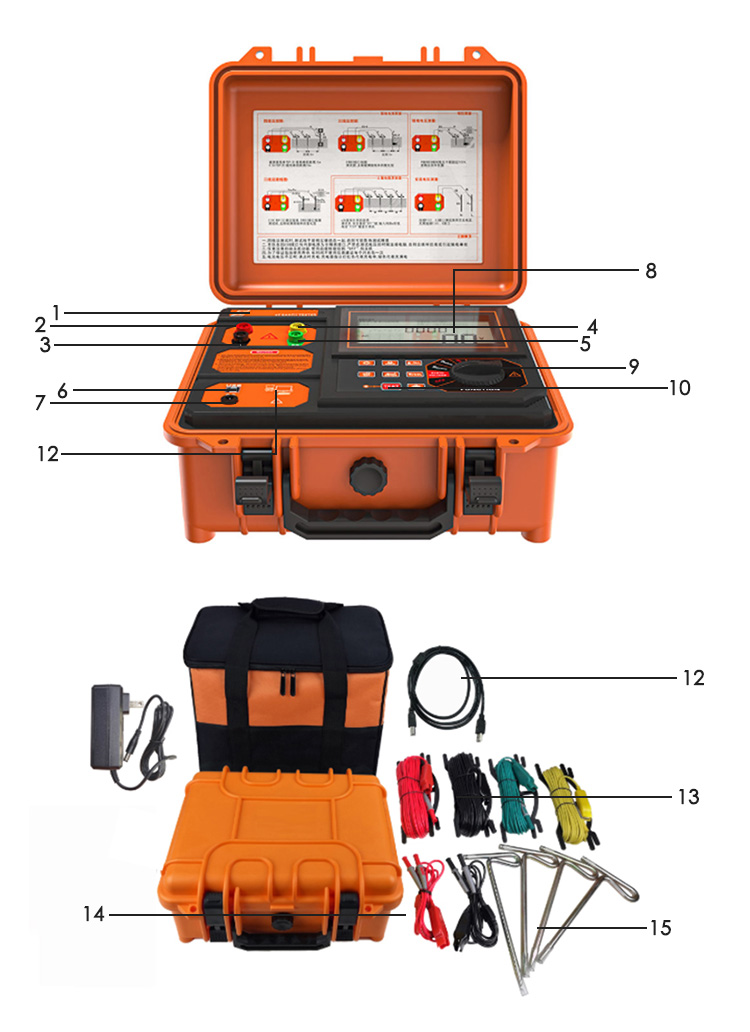

Istruktura

1: Paglalagay ng modelo ng produkto

2: C(H) interface: kasalukuyang poste

3: E interface: poste sa lupa

4: P(S) interface: boltahe poste

5: ES interface

6: USB interface

7: Charging port

8: LCD

9: Pindutan ng function na gear

10: Key area

11: USB data cable

12: S480 metro

13: 4 karaniwang linya ng pagsubok

14: 2 simpleng linya ng pagsubok

15: Pantulong na pamalo sa lupa

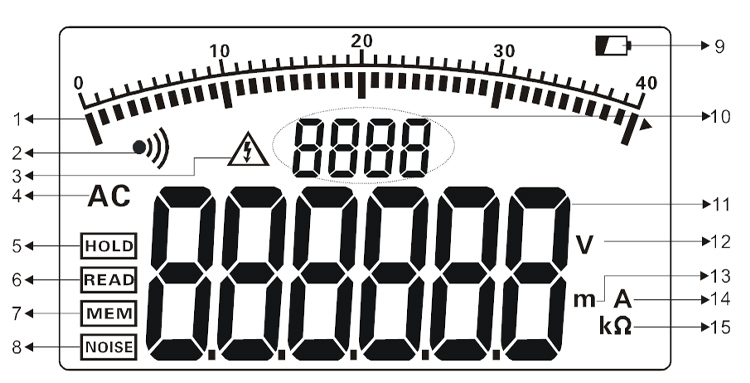

1. Subukan ang progress bar graph (display test progress, dynamic na display)

2. Alarm indicator (ipinapakita kapag ang alarm function ay isinaaktibo, at kumikislap kapag ang alarm threshold ay lumampas)

3. Indikasyon ng sobrang boltahe (ipinapakita kapag lumampas sa 30V ang nasubok na boltahe, nagpapaalala na bigyang pansin ang kaligtasan)

4. mga tagubilin sa komunikasyon

5. Data hold indication (ipinapakita kapag pinindot ang HOLD key para hawakan ang data)

6. Instruksyon sa pagsusuri ng data (ipinapakita kapag matagal na pindutin ang HOLD button sa loob ng 3 segundo upang ipasok ang pagsusuri ng data)

7. Indikasyon ng pag-iimbak ng data (ipinapakita kapag ang data ay naka-imbak habang hawak ang data sa pamamagitan ng pagpindot sa HOLD key)

8. Interference signal indication (ipinapakita kapag ang interference voltage ay lumampas sa 5V)

9. Mababang indicator ng baterya

10. Indikasyon ng bilang ng mga nakaimbak na pangkat ng data

11. Data ng Pagsubok

12. Simbolo ng yunit ng boltahe

13. Simbolo ng yunit ng haba

14. Kasalukuyang simbolo ng yunit

15. Simbolo ng unit ng paglaban

Ang kumpanya ay hindi mananagot para sa iba pang mga pagkalugi na dulot ng maling paggamit.

Ang mga nilalaman ng user manual na ito ay hindi dapat gamitin bilang dahilan upang gamitin ang produkto para sa isang espesyal na layunin.
