Paglalarawan ng Produkto

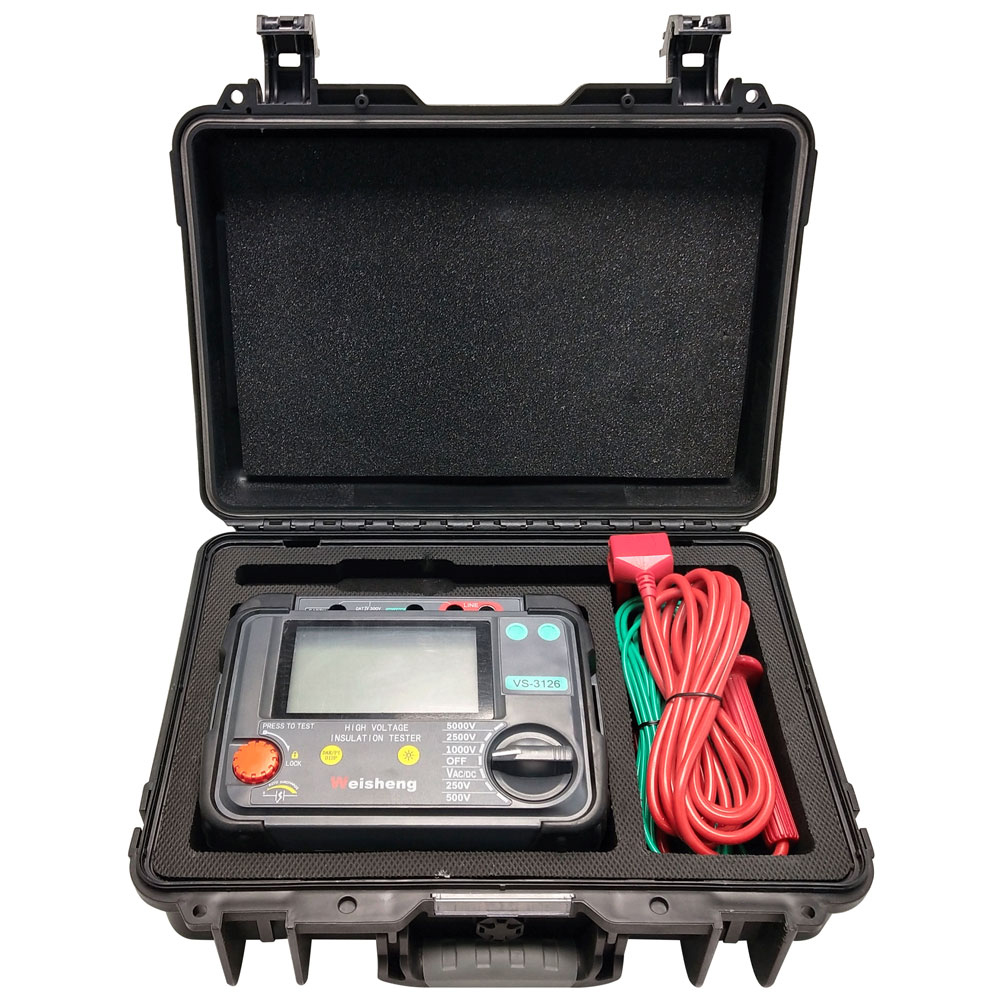

Ang Weshine® VS-3126 ay isang pinapagana ng bateryaInsulation Tester 5000Vna may digital at analogue arc display, na idinisenyo para sa mataas na boltahe na insulation resistance na pagsubok sa pagpapanatili at servicing ng mga cable, rotating plant machinery, mga transformer, switchgear at mga pang-industriyang application.

Ang mga pagsubok sa pagkakabukod ng DC ay isinasagawa sa 250 V, 500 V, 1000 V, 2500 V, 5000 V. Ang saklaw ng pagsukat ng insulation resistance ay 100 k Ω hanggang 1000 G Ω. Ang awtomatikong discharge para sa mga capacitive circuit na nasa ilalim ng pagsubok ay ibinibigay at ang nabubulok na boltahe ay ipinapakita.

Maaaring gamitin ang terminal ng bantay upang mabawasan ang mga epekto ng pagtagas sa ibabaw at samakatuwid ay maling mga sukat kapag nagsasagawa ng mga pagsubok sa paglaban sa pagkakabukod.

Para sa mga capacitive test object ang instrumento ay awtomatikong maglalabas sa pamamagitan ng isang panloob na risistor at ipahiwatig ang boltahe sa mga terminal sa hanay na 30 V hanggang 600 V na may mas mataas na boltahe na ipinahiwatig ng 'Hi'. Ang tampok na ito ay magbibigay ng nabubulok na indikasyon ng boltahe kasunod ng pagsubok ng mga reaktibong pagkarga. Kapag nawala ang indicator ng boltahe, ligtas para sa user na idiskonekta ang mga test lead.

Weshine® VS-3126Insulation Tester 5000Vay pinapagana ng walong 1.5 V IEC LR6 (AA) na mga cell. Kasama sa mga tampok na pangkaligtasan sa disenyo ang mataas na boltahe na tagapagpahiwatig ng babala, panlabas na pagpapakita ng boltahe pagkatapos ng IR test, awtomatikong paglabas ng mga reaktibong load at mga test lead

APLIKASYON

Ang mga de-koryenteng insulating materyales ay lumalala sa oras na humahantong sa mga pagkasira at magastos na singil sa pagkukumpuni. Ang mga insulation resistance tester ay naglalapat ng regulated DC voltage sa buong insulation at sinusukat ang kasalukuyang daloy sa pamamagitan nito gamit ang Ohm's law para kalkulahin ang insulation resistance. Ang kasalukuyang daloy dahil walang insulation material ang perpekto.

Ang mga gamit ng IR tester ay kinabibilangan ng:

■ Pagsusuri at kwalipikasyon ng produkto

■ Pag-install ng kagamitan

■ Regular na pagpapanatili

■ Mga solusyon sa problema

Ang insulation testing na may mataas na boltahe DC ay nakakaapekto sa insulation polarization na ang magkakasunod na pagsubok na walang kumpletong discharge ng unit sa ilalim ng pagsubok ay magbubunga ng iba't ibang resulta.

Dapat mag-ingat na palaging gumamit ng parehong proseso at pamamaraan ng pagkonekta at pagsubok sa isang insulator upang makapag-trend ng mga resulta. Mahalagang itala ang temperatura ng pagkakabukod pati na rin ang mga halaga ng IR

MGA TAMPOK AT MGA BENEPISYO

■ Compact, masungit na insulation resistance tester

■ Madaling operasyon at pagpili ng hanay ng boltahe

■ AC at DC voltmeter (30 V - 600 V)

■ User settable IR test timer (default 1 min), (max. 19 m 50 s)

■ Soft carry case para sa instrumento at mga lead

■ Mabilis na pagsisimula at buong gabay sa gumagamit

■ Pag-lock ng HV insulated plug para sa karagdagang kaligtasan

■ Pinipigilan ng mga shutter sa mga terminal ang hindi sinasadyang pagpasok ng dumi at iba pang mga bagay

MGA ESPISIPIKASYON

Saklaw ng pagkakabukod	0.1 MΩ hanggang 2 TΩ
Nominal na mga boltahe ng pagsubok	250 V, 500 V, 1000 V, 2500 V, 5000 V
Katumpakan ng boltahe ng terminal
	<1000 V 0...+10% ng nominal pagsubok ng boltahe
	≥1000 V 0...+5% ng nominal pagsubok ng boltahe
Katumpakan ng pagkakabukod	±5% ±3 digit
Maikling circuit kasalukuyang	5 sa ± 0.5 sa pamamagitan ng
Katumpakan ng Voltmeter	±2%rdg±3dgt
Power supply	8 x LR6/AA na baterya
Saklaw ng temperatura ng pagpapatakbo at halumigmig
	- 20°C hanggang +45°C
Halumigmig	80% RH
Saklaw ng temperatura at halumigmig ng imbakan
	-20 °C hanggang +60 °C
Proteksyon sa kaligtasan	Insulation Cat III 600 V
Tandaan	Ang error sa serbisyo na may nakasaad na mga limitasyon sa kapaligiran ay dalawang beses na intrinsic na error
EMC	Naaayon sa IEC 61326-1:2013
Mga sukat	177 mm x 226 mm x 100 mm
Timbang	1.9 kg (kasama ang baterya)

VS-3126

Ang VS-3126Insulation Tester 5000Vay idinisenyo para sa mga aplikasyon ng pagsubok sa Elektrikal at Pang-industriya, kung saan ang mga boltahe ng pagpapatakbo ay lumampas sa 1000 V at kinakailangan ang mas mataas na mga boltahe ng pagsubok sa pagkakabukod.

Hindi tulad ng VS-3126, ang VS-3126 ay nag-aalok ng mga fixed range na boltahe na 50 V, 100V, 250 V, 500 V, 1000 V at 2500 V.

Ang kagamitan na may mga operating voltage na higit sa 1 kV ay nangangailangan ng mas mataas na test voltage. Upang maging ganap na sumusunod sa mga pinakamodernong kinakailangan sa pagsubok, nag-aalok si Weshine ng isang pamilya na may mataas na kalidadInsulation Tester 5000Vs sa mga boltahe sa itaas ng 1 kV. Sa ubod ng mataas na boltahe na pagsubok, ang aming 5/10/15 kV na mga unit ay kayang bayaran ang pinakamataas na antas ng kalidad ng pagsubok kasama ang pangunahing kaligtasan, kaginhawahan at portable.

Para sa kumpletong kakayahan sa pagsubok ng insulation ng lahat ng high-capital equipment, si Weshine ay nagpapatuloy ng isang hakbang! Ang unibersal na pamantayan ng pagsubok para sa rotational na kagamitan, IEEE 43-2000, ay nagtaas ng rekomendasyon sa boltahe ng pagsubok sa 10 kV para sa kagamitan na may rating na 12 kV at mas mataas. Ang ganap na pagsunod sa pamantayang ito ay maaaring makuha sa isang tester lamang, ang aming 10 kV na modelo.

VS-3127

Ang VS-3127Insulation Tester 10000Vnag-aalok ng kakayahang magsagawa ng tumpak na mga sukat ng paglaban sa pagkakabukod hanggang sa 15 kV test voltage na may pinakamataas na resistensya na 30 TΩ. Ang katumpakan ng pagsukat ng paglaban ay ± 5 % mula 1 MΩ hanggang 3 TΩ!

Para sa mga utility at kumpanya ng serbisyo ang VS-3127 ay isang all-around tester na may kakayahang umangkop at kakayahan sa pag-proofing sa hinaharap. Ang Weshine VS-3127 ay idinisenyo upang gumana saan ka man nagtatrabaho.

Output rated boltahe max maabot 7 gears (250V，500V，1KV，2.5KV，5KV，10KV，15KV).

Max short circuit kasalukuyang 7mA

Insulation resistance test (IR), polarization index test（PI), dielectric absorption ratio test(DAR). Ramp test mode (RAMP), filtered resistance test mode (FR). *Pagsusuri sa Kapasidad (Cap.).

Voltage monitor function, awtomatikong sinusubaybayan ang live na boltahe ng sinusukat

BAKIT MAGSUSULIT SA 15 KV?

Ang 5 kV hanggang 15 kV ay triple test current - mapipigilan nito ang negatibong test current sa pagkakaroon ng mataas na ingay.

Tinukoy ang 15 kV para sa mga asset na 35,000 V hanggang 69,000 V batay sa NETA ATS 2007.

Ang mga motor na higit sa 34,500 V ay dapat masuri sa 15 kV batay sa NETA ATS 2007.

MGA ESPISIPIKASYON

Saklaw ng pagkakabukod	0.1 MΩ hanggang 30 TΩ
Nominal na mga boltahe ng pagsubok	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15 kV
Katumpakan ng boltahe ng terminal
	（5%～10%）±10V
Katumpakan ng pagkakabukod	1 MΩ hanggang 3 TΩ, ±5% ±3 digit
	＞3 TΩ, ±20% ±3 digit
Maikling circuit kasalukuyang	≥7 sa ± 0.5 ng
Ramp test mode	±2%rdg±3dgt
Power supply	Umakyat sa preset na boltahe sa pamamagitan ng pagsubok sa 10% stepped size ng preset na boltahe
Saklaw ng temperatura ng pagpapatakbo at halumigmig
	- 20°C hanggang +50°C
Halumigmig	80% RH
Saklaw ng temperatura at halumigmig ng imbakan
	-25 °C hanggang +65 °C
Pagsubok sa boltahe	AC/DC:0V～1000V, Katumpakan: ±5%rdg±3V
Pagsubok sa kapasidad	10nF～25uF, Katumpakan: ±10%rdg±10nF
Kasalukuyang pagsubok	0.01nA～7mA, Katumpakan: ±5%rdg±0.5nA
Proteksyon sa kaligtasan	Insulation Cat III 600 V
Tandaan	Ang error sa serbisyo na may nakasaad na mga limitasyon sa kapaligiran ay dalawang beses na intrinsic na error
EMC	Naaayon sa IEC 61326-1:2013
Mga sukat	280 mm x 260 mm x 160 mm
Timbang	4.9 kg (kasama ang baterya)

Mga seleksyon

Si Weshine ay may 8 taong karanasan partikular para sa pakikitungo sa kumpletong hanay ng Electrical Equipment. Sa kasalukuyan, iba-iba na ang naimbento ni WeshineInsulation Tester 500Vpara sa bawat hakbang tulad ng ipinapakita bilang form:

PAG-ORDER NG IMPORMASYON PARA SAInsulation Tester 500VS
Pusa. Hindi.	Max Test Boltahe	Max na Saklaw ng Pagsubok	IR/PI/DAR	RAMP	FR	Cap.
VS-3121	2.5 kV	100 GΩ	√
VS-3121A	5.0 kV	20 SA	√
VS-3125	5.0 kV	10 SA	√	√	√
VS-3125A	5.0 kV	10 SA	√	√	√	√
VS-3126	10.0 kV	20 SA	√	√	√
VS-3126A	10.0 kV	20 SA	√	√	√	√
VS-3127	15.0 kV	30 SA	√	√	√	√

Batay sa mga isyu sa Supply Chain: Mangyaring makipag-ugnayan sa iyong gustong Awtorisadong Weshine Distributor para sa kasalukuyang pagpepresyo at mga oras ng lead.

Mga Sertipiko ng Kalidad

Palagi kaming naniniwala na ang lahat ng tagumpay ng aming kumpanya ay direktang nauugnay sa kalidad ng mga produktong ibinibigay namin.Insulation Tester 5000Vmatugunan ang pinakamataas na kinakailangan sa kalidad na tinukoy sa ISO9001, ISO14000:14001 na mga alituntunin at ang aming mahigpit na sistema ng kontrol sa kalidad.
