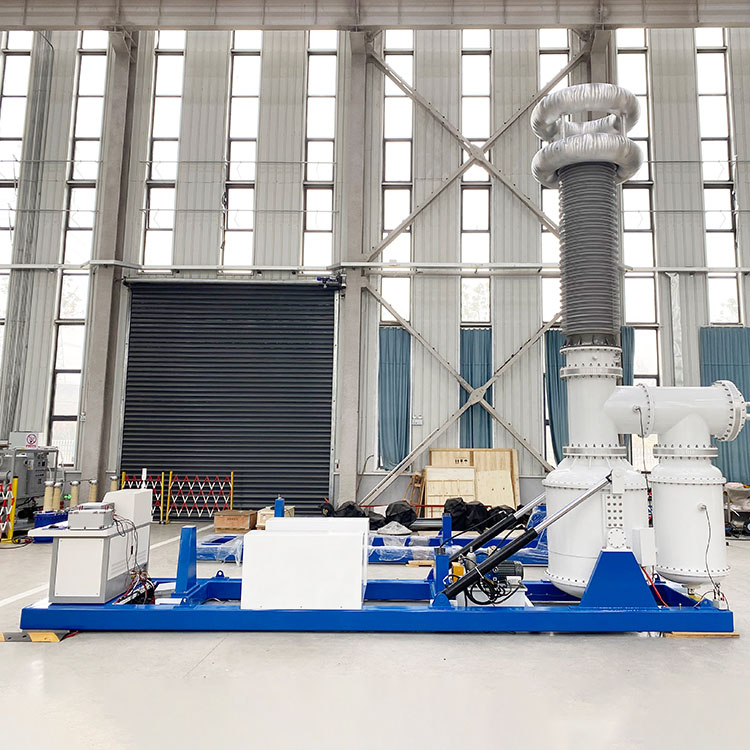

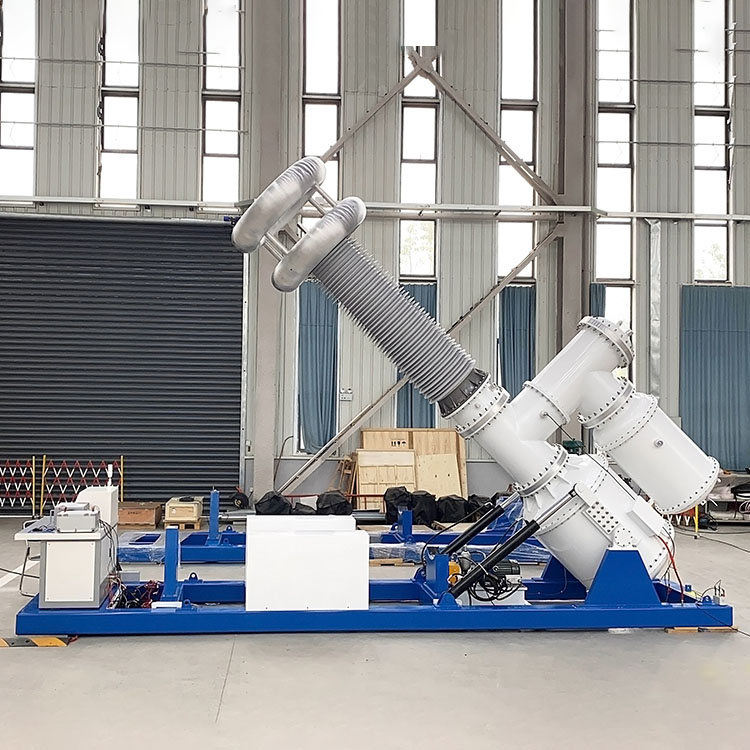

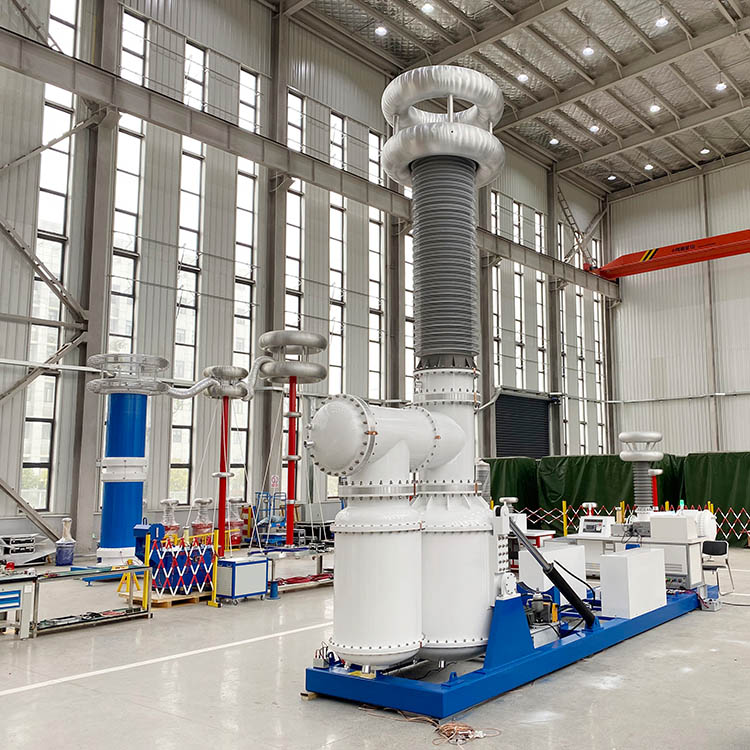

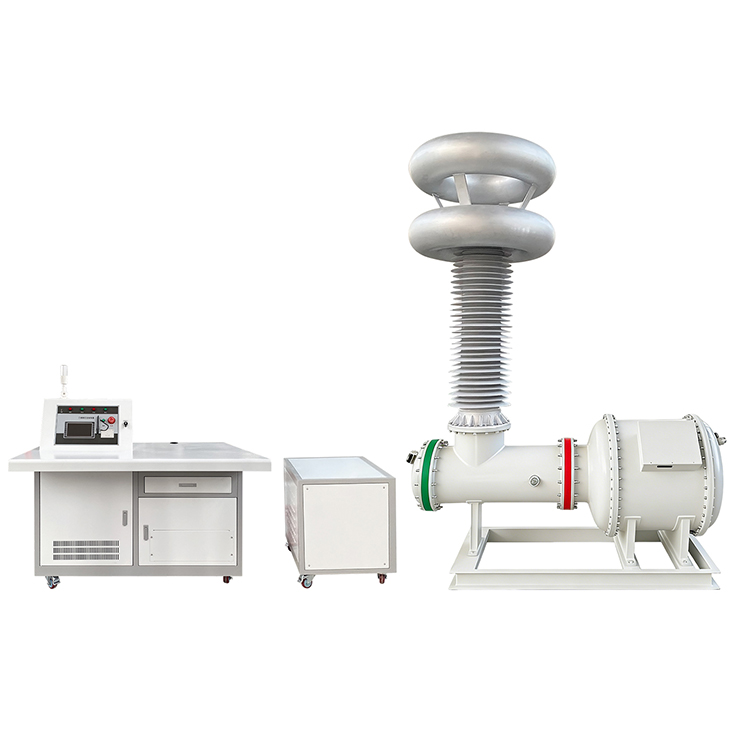

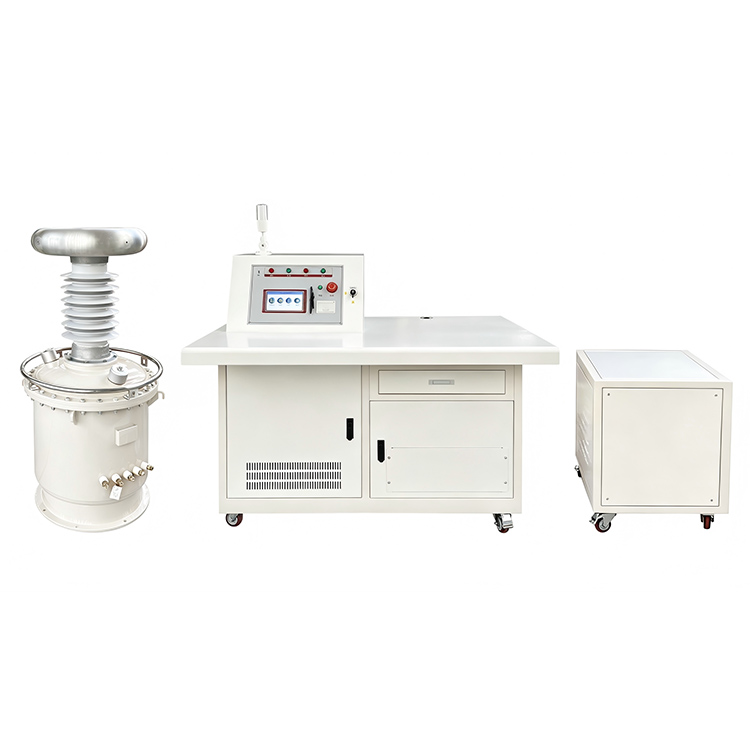

PD-free AC Withstand Voltage Test System

Ang PD-free AC Withstand Voltage Test System na ito ay nakakatugon sa mahigpit na inspeksyon ng insulation at partial discharge testing na pamantayan para sa lahat ng uri ng modernong high-voltage na apparatus. Nilagyan ng mga premium na SF6 gas insulated transformer, inaalis nito ang mga panganib sa polusyon ng tradisyonal na oil-filled test transformer habang pinapanatili ang matatag na pagkakabukod at mahabang buhay ng serbisyo. Maraming mga tagagawa ng kuryente ang nagpapadala ng mga katanungan sa pagbili upang pagmulan ang kumpletong test rig na ito para sa kontrol sa kalidad ng mass production.

Itinayo sa paligid ng SF6 insulated core component, ang PD-free AC Withstand Voltage Test System ay naglalabas ng stable na 250kV na boltahe at naghihigpit sa partial discharge sa loob ng 5pC. Nagtatampok ito ng awtomatikong intelligent control, multi-stage reactive power compensation, low-noise operation at full safety interlocks, na umaakit ng tuluy-tuloy na bulk order mula sa mga power utilities, industriyal na pabrika, unibersidad at propesyonal na high-voltage lab.

Pinagsamang Kumpletong Platform ng Pagsubok

Sinusuportahan nito ang pagsubok sa mga transformer, GIS switchgear, power cable, bushings, insulators at reactors. Pinagsasama ng buong unit ang high voltage transformer, coupling capacitor, voltage divider, current limiting reactor at intelligent control console sa isang all-in-one na istasyon, na tumutulong sa mga procurement team na makatipid ng hiwalay na mga gastos sa pagbili ng kagamitan.

Kapag nagpapatakbo sa ilalim ng rate na boltahe, ang PD-free AC Withstand Voltage Test System na ito ay nagpapanatili ng bahagyang discharge na ≤5pC, ganap na nakakatugon sa mga pagsubok sa pagtanggap ng pabrika, uri ng certification, nakagawiang pagsusuri sa insulation at pananaliksik sa laboratoryo na nangangailangan ng napakababang antas ng PD. Ang pagbaluktot ng waveform nito ay kinokontrol sa ibaba 2%, na bumubuo ng matatag, maaaring kopyahin na data ng pagsubok na sumusunod sa mga internasyonal na pamantayan ng industriya.

Mahusay na Reactive Power Compensation

Ang built-in na low-voltage compensation reactor ay nagbabawas ng kabuuang paggamit ng kuryente at nagpapalakas ng kahusayan sa pagpapatakbo. Tinitiyak ng multi-level na reactive power fine adjustment ang steady na boltahe na output sa ilalim ng mabibigat na kumplikadong test load, isang pangunahing highlight na nagtutulak sa mga pangmatagalang kooperatiba na mamimili na magsumite ng mga umuulit na bulk order.

Maaasahang Intelligent Control at Multi-Layer na Proteksyon sa Kaligtasan

Napagtatanto ng control console ang maayos na regulasyon ng boltahe at real-time na pagsubaybay sa data, na nagbibigay-daan sa mga technician na kumpletuhin ang mga pagsubok sa boltahe nang mahusay nang may ganap na kaligtasan. Ang mga multi-protection na disenyo kabilang ang overvoltage cutoff, kasalukuyang paglilimita at pag-iwas sa discharge ay lubos na nagpapababa ng mga panganib sa panahon ng mga eksperimento na may mataas na boltahe.

Sa opsyonal na 500kV high-output specification at superior partial discharge suppression performance, ang PD-free AC Withstand Voltage Test System ay nananatiling isang nangungunang pagpipilian para sa mga power plant, electrical manufacturer at lab na nagsasagawa ng insulation evaluation at high-voltage equipment verification.

Prinsipyo sa Paggawa

Ang PD-free AC Withstand Voltage Test System ay umaasa sa isang SF6 insulated transformer upang makapaghatid ng matatag na 50Hz high-voltage AC power para sa inspeksyon. Kinukuha ng built-in na coupling capacitor ang mga partial discharge signal sa real time, habang sinusubaybayan ng boltahe divider ang output boltahe sa buong ikot ng pagsubok. Awtomatikong inaayos ng mga compensation reactor ang pagtutugma ng reactive power demand, pagpapababa ng power input at pagpapalakas ng pangkalahatang kahusayan sa pagpapatakbo.

Nilagyan ng mga kasalukuyang naglilimita sa mga reactor at mga full safety interlock module, pinoprotektahan ng unit na ito ang mga sample ng pagsubok at ang host device mula sa biglaang overvoltage at mga panganib sa flashover, na naghahatid ng matatag at secure na mga resulta ng pagsubok na nakakakuha ng pagkilala mula sa mga inhinyero sa pagbili.

Target na Application Scenario

Mga Operator ng Grid Power

Tamang-tama para sa pagpapanatili ng kagamitan sa substation, pag-commissioning ng proyekto at diagnosis ng pagkakabukod sa mga transformer, GIS cabinet at high-voltage switchgear. Maraming bumibili ng power station ang nagsusumite ng mga kahilingan sa maramihang pagbili para sa sistemang ito na gawing pamantayan ang regular na gawaing inspeksyon.

Mga Pabrika ng Produksyon ng Transformer

Perpekto para sa pang-araw-araw na mga pagsusuri sa lugar ng produksyon, pagsubok sa pagtanggap ng pabrika at opisyal na uri ng sertipikasyon ng mga transformer ng kuryente at pamamahagi. Ang mga production team sa pagkuha ay kadalasang nagrereserba ng stock ng tester na ito upang paikliin ang mga ikot ng inspeksyon ng produksyon.

Propesyonal na High-Voltage Labs

Ang ultra-low partial discharge performance nito ay nakakatugon sa mga mahigpit na pamantayan para sa sertipikasyon ng produkto at bagong pagsubok sa R&D ng produkto, na umaakit sa mga mamimili ng lab na maglagay ng mga pangmatagalang supply order.

Mga Unibersidad at Institusyon ng Pananaliksik

Angkop para sa dielectric material research, insulation performance analysis at high-voltage major teaching experiments. Ang mga mamimili ng proyekto sa pananaliksik ay madalas na humihiling ng mga naka-customize na pagsasaayos bago ang pormal na pag-order.

Mga Gumagamit ng Pabrika at Pagmimina

Inilapat sa mga pana-panahong pag-iwas sa pagsusuri at pagsusuri sa katayuan ng pagkakabukod ng mga pangunahing pasilidad ng kuryente sa lugar, na tumutulong sa mga departamento ng pagkuha ng enterprise na bawasan ang mga gastos sa pag-outsourcing ng pagsubok sa third-party.

Saklaw ng Application

1.Power transpormer pagkakabukod pagsubok

2.GIS partial discharge inspeksyon

3. Ang boltahe ng AC ay makatiis sa pagsubok

4.High boltahe switchgear routine detection

5.Bushing na pagsubok sa pagganap

6. Power cable makatiis pagsubok

7. Inspeksyon sa kalidad ng solid insulator

8.On-site na factory acceptance test (FAT)

9. Pagsubok sa uri ng produkto at suporta sa sertipikasyon

10. Mataas na boltahe sa laboratoryo sa pananaliksik na gawain

Weshine Core Strengths

Dalubhasa ang Weshine Electric sa pagbuo at paggawa ng mga instrumento sa pagsubok ng mataas na boltahe at kagamitan sa pagsukat ng partial discharge. Ang aming PD-free AC withstand voltage test system ay gumagamit ng mature na SF6 insulation na teknolohiya, mga ultra-low partial discharge indicator, tumpak na sampling ng boltahe at komprehensibong proteksyon sa kaligtasan. Iniakma para sa mga operator ng power grid, mga tagagawa ng kuryente, mga third-party na lab at mga institusyon ng pananaliksik, ang aming kagamitan ay naghahatid ng tumpak, ligtas at mahusay na pagsubok para sa mga modernong high-voltage na power device. Maaaring ayusin ng mga bumibili ng pandaigdigang proyekto ang sample testing bago pumirma sa mga pormal na kasunduan sa pagkuha ng framework.

FAQ

Q1: Ano ang mga pangunahing teknikal na pagtutukoy?

Na-rate na kapasidad: 250kVA. Na-rate na boltahe ng output: hanggang 500kV. Antas ng bahagyang discharge: ≤5pC. Pagbaluktot ng waveform: ≤2%. Ingay ng system: ≤50dB. Patuloy na operasyon: 30 minuto. Kakayahang overvoltage: 110% para sa 1 minuto.

Q2: Bakit SF6 insulation sa halip na uri na puno ng langis?

Tinatanggal ng SF6 gas ang mga byproduct ng carbonization ng langis na lumilikha ng mga maling signal ng PD, tinitiyak ang matatag na pagganap ng dielectric, walang panganib sa polusyon, at pinapanatili ang ≤5pC na antas ng background ng PD para sa tumpak na FAT sa mga transformer at GIS.

Q3: Anong mga application ang sinusuportahan ng system na ito?

Transformer insulation testing, GIS switchgear PD inspection, power cable withstand tests, bushing/insulator performance evaluation, FAT, type certification, at high-voltage laboratory research.

Q4: Paano gumagana ang reactive power compensation?

Ang built-in na low-voltage compensation reactor (200kvar, multi-tap motorized switching) ay pino-fine-tune ang reactive power sa mga hakbang. Pinapanatili nito ang matatag na boltahe sa ilalim ng mabibigat na pag-load ng pagsubok at pinapabuti ang pangkalahatang kahusayan sa pagpapatakbo.

Q5: Anong mga tampok sa proteksyon sa kaligtasan ang kasama?

Mga multi-layer na proteksyon kabilang ang overvoltage cutoff, kasalukuyang paglilimita, pag-iwas sa discharge, at buong kaligtasan na mga interlock na module na may kasalukuyang-limiting na reactor upang protektahan laban sa biglaang mga panganib sa flashover.

Q6: Para kanino ang sistemang ito ay dinisenyo?

Ang mga operator ng power grid, mga pabrika ng paggawa ng transformer, mga propesyonal na lab na may mataas na boltahe, mga unibersidad/institusyon ng pananaliksik, at mga gumagamit ng pabrika/pagmimina sa industriya para sa regular at uri ng pagsubok.

Gabay sa Pagbili

Ibahagi ang iyong mga parameter ng pagsubok sa mataas na boltahe sa aming koponan sa pagbebenta upang makakuha ng mga customized na quote at kumpletong mga teknikal na file para sa iyong plano sa pagkuha.
