100kV Partial Discharge Free AC Hipot Test System

Ang 100kV Partial Discharge Free AC Hipot Test System ay isang propesyonal na high-voltage testing solution na binuo para sa AC withstand voltage test at partial discharge detection ng mga transformer, switchgear, insulators, cables, bushings, GIS equipment, at iba pang electrical apparatus.

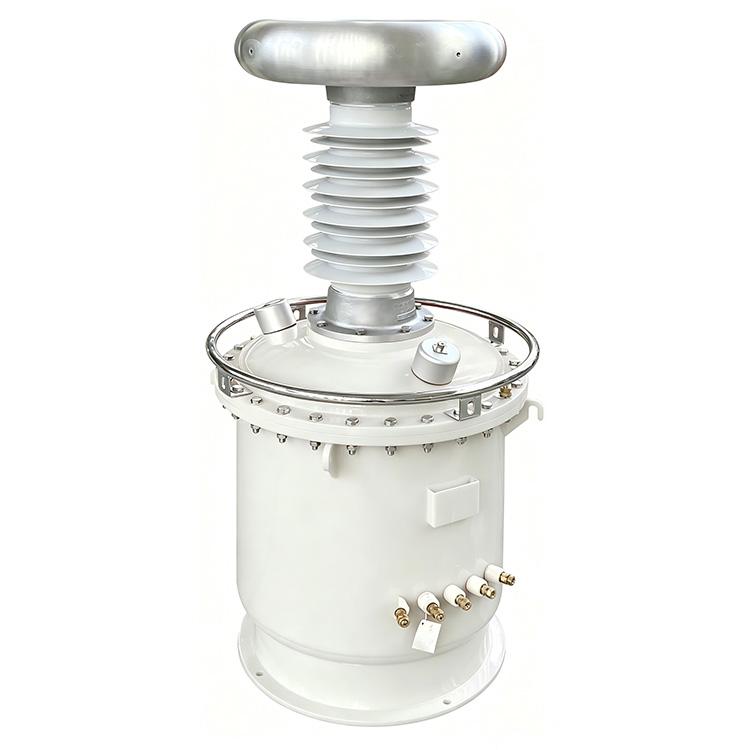

Ang system ay gumagamit ng SF6 gas-insulated test transformer sa halip na isang tradisyunal na oil-immersed na istraktura, na inaalis ang panganib ng kontaminasyon ng langis habang makabuluhang binabawasan ang bigat ng kagamitan ng 20% ​​hanggang 60%. Ang buong sistema ay nagpapanatili ng kabuuang partial discharge na hindi mas mataas sa 5pC kapag tumatakbo sa rate na boltahe.

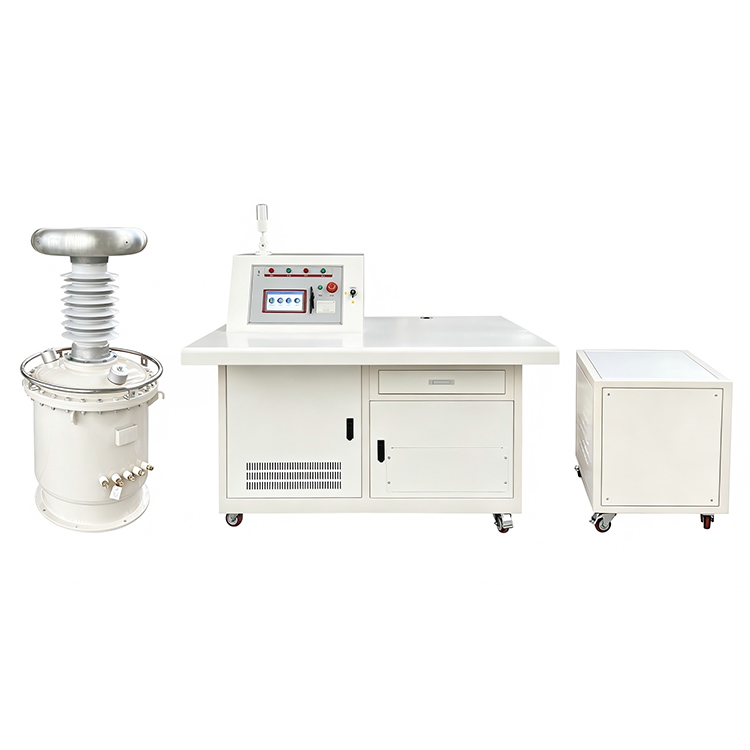

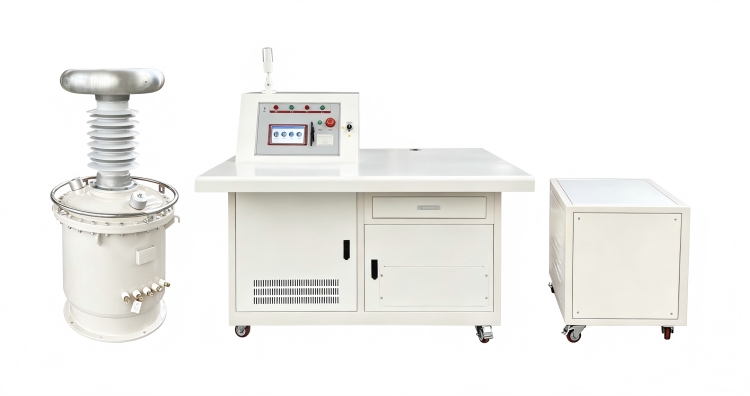

Ang kumpletong pinagsama-samang sistema ng pagsubok na ito ay binuo na may mataas na boltahe na test transpormer, coupling capacitor, high voltage current limiting reactor, low voltage compensation reactor, isolation transformer, automatic operation console pati na rin ang compensation cabinet. Ang built-in na mababang boltahe na istraktura ng kompensasyon ay maaaring epektibong mapababa ang kasalukuyang pagkonsumo ng input ng maximum na 60%, na tumutulong sa pagtaas ng kahusayan sa enerhiya at bawasan ang pang-araw-araw na gastos sa operasyon.

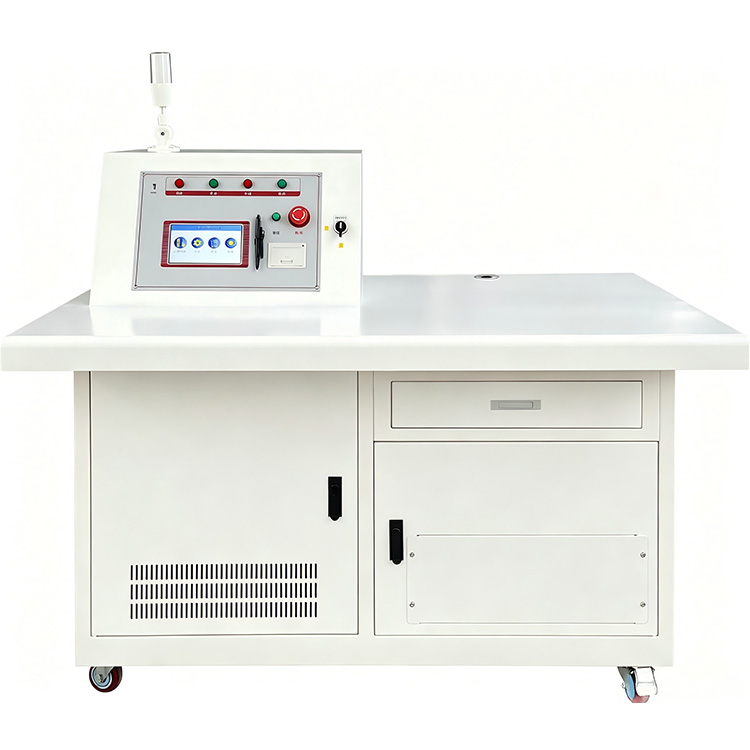

Nilagyan ng 7-inch color touchscreen control console, sinusuportahan ng system ang mga awtomatiko at manu-manong testing mode. Maaaring independiyenteng i-configure ng mga user ang hanggang limang yugto ng boltahe, mga rate ng ramp ng boltahe, at makatiis sa mga tagal ng pagsubok. Kasama sa mga awtomatikong pag-andar ng pagsubok ang pagrampa ng boltahe, pagpapalit ng kompensasyon, timing, pagbabawas ng boltahe, pag-iimbak ng data, at pag-print ng ulat, na lubos na nagpapahusay sa kahusayan sa pagsubok at pag-uulit.

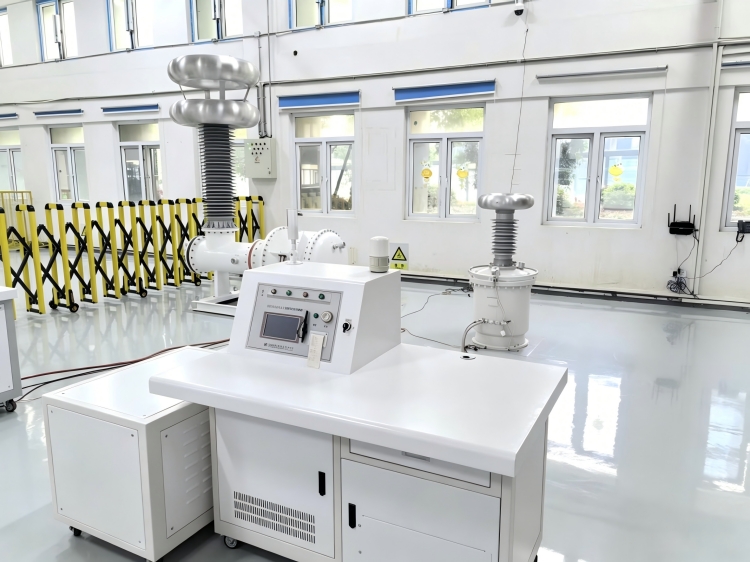

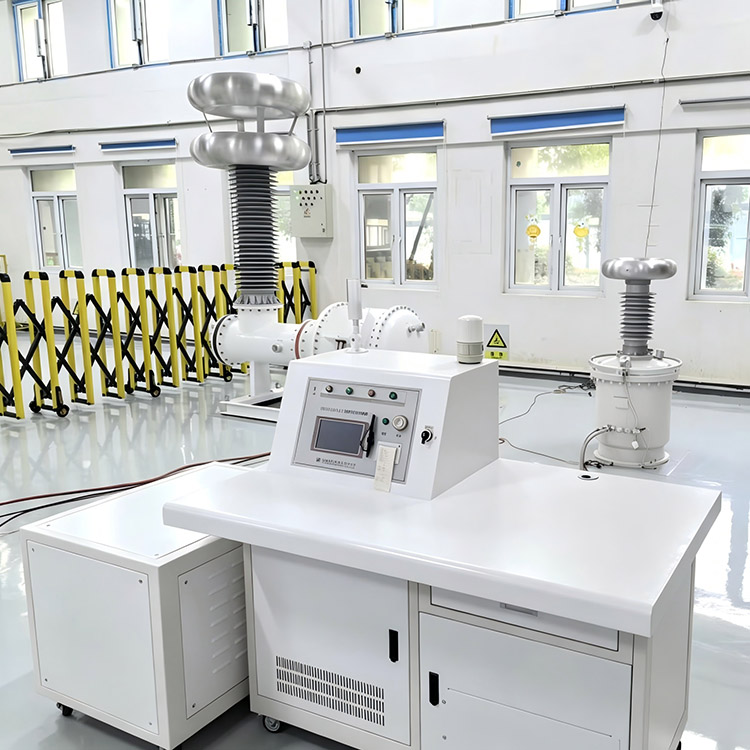

Idinisenyo para sa mga high-voltage laboratories at field testing application, ang system ay nagbibigay ng stable na sinusoidal output na may waveform distortion na mas mababa sa 5%, mababang operating noise, at maaasahang proteksyon laban sa overvoltage at overcurrent na mga kondisyon. Ang scalable na disenyo ay nagbibigay-daan sa mga katulad na sistema sa loob ng serye ng produkto na makamit ang mga rating ng boltahe hanggang 1200kV para sa mga ultra-high-voltage testing application.

Gabay sa Produkto

Paano Gumagana ang System

Ang 100kV Partial Discharge Free AC Hipot Test System ay bumubuo ng isang matatag na high-voltage power frequency output sa pamamagitan ng SF6 insulated test transformer. Sa panahon ng pagsubok, patuloy na sinusubaybayan ng coupling capacitor at measurement circuit ang aktibidad ng partial discharge habang pinamamahalaan ng awtomatikong control system ang mga proseso ng pagrampa, paghawak, at pagbabawas ng boltahe.

Gumagana ang mababang boltahe na compensation reactor upang bawasan ang kinakailangang input current, na nagdudulot ng mas mahusay na kahusayan sa enerhiya at pinapaginhawa ang bigat ng load ng konektadong power supply. Ang buong sistema ay may kakayahang magsagawa ng makatiis na pagsubok sa boltahe at pagsukat ng partial discharge nang sabay-sabay, upang ang mga user ay makapagsagawa ng masusing pagsusuri sa pagganap ng pagkakabukod ng lahat ng uri ng high-voltage na kagamitan.

Mga tampok

1、SF6 gas-insulated transformer na disenyo na walang kontaminasyon ng langis

2、Kabuuang antas ng bahagyang discharge ≤5pC

3、Transformer partial discharge level ≤3pC

4, Na-rate ang boltahe ng output hanggang 100kV

5、Pinababawasan ng reactive power compensation ang source current ng hanggang 60%

6, Mga mode ng awtomatiko at manu-manong pagsubok

7, Limang yugto ng programmable na boltahe at mga setting ng timing

8, Nai-adjust na rate ng ramp ng boltahe mula 0.5kV/s hanggang 2.5kV/s

9, Awtomatikong pagpapalit ng kompensasyon at regulasyon ng boltahe

10, Mga function sa pag-iimbak at pag-print ng makasaysayang data

11, High-precision na pagsukat ng boltahe

12, Matatag na sine-wave na output na may pagbaluktot ≤5%

13, Mababang-ingay na operasyon ≤65dB

14, Komprehensibong overvoltage at overcurrent na proteksyon

15, Angkop para sa bahagyang discharge at AC na makatiis ng boltahe na pagsubok

Mga Patlang ng Application

1、Mga Kumpanya ng Power Utility

Ginagamit para sa regular na insulation testing at partial discharge evaluation ng mga transformer, switchgear, GIS equipment, cable, at substation apparatus.

2、Mataas na Boltahe na Laboratoryo

Angkop para sa pagsusuri ng uri, pagsubok sa pagtanggap ng pabrika, at mga proyekto sa pagsasaliksik na nangangailangan ng napakababang pagganap ng partial discharge.

3、Mga Tagagawa ng Transformer

Ginagamit para sa kontrol sa kalidad, pag-verify ng pagkakabukod, at panghuling pagsubok sa pabrika ng mga transformer ng kuryente at pamamahagi.

4、Mga Unibersidad at Research Institute

Sinusuportahan ang high-voltage engineering education, insulation research, at advanced na electrical testing projects.

5、Mga Negosyong Pang-industriya at Pagmimina

Nagbibigay ng preventive maintenance testing at insulation condition assessment para sa mga kritikal na electrical equipment.

Mga Karaniwang Test Item

1、Ang Transformer AC ay Nakatiis sa Pagsubok sa Boltahe

2, Pagsubok sa Partial Discharge ng GIS

3, Pagsubok sa High Voltage Switchgear

4, Pagsubok sa Insulation ng Power Cable

5, Pagsubok sa Insulator at Bushing

6、Pagsubok sa Pagtanggap sa Pabrika ng Kagamitang Elektrisidad

7、High Voltage Laboratory Research

8、Preventive Maintenance Programs

Mga Bentahe ng Weshine

Nakatuon ang Weshine Electric sa pagbuo at paggawa ng high-voltage testing gear pati na rin ang mga partial discharge measurement system. Ang aming AC withstand voltage test units na may SF6 gas insulation ay nagtatampok ng napakababang partial discharge output, matalinong awtomatikong operasyon, power-saving compensation technology, at maaasahang mga module ng proteksyon sa kaligtasan. Ginawa upang pangasiwaan ang mahigpit na mga gawain sa pagsubok sa parehong mga lab at on-site na kapaligiran sa trabaho, ang lahat ng mga solusyon mula sa Weshine ay tumutulong sa mga kliyente sa pagsasagawa ng mga tumpak na pagsusuri sa pagganap ng insulation, nakakatugon sa mga nauugnay na pamantayan ng industriya, at pagpapanatili ng matatag na pangmatagalang operasyon ng kanilang mga high-voltage na kagamitan.

Ang aming 100kV Partial Discharge Free AC Hipot Test System ay maaaring ganap na matugunan ang lahat ng iyong high-voltage insulation testing at partial discharge monitoring demands. Huwag mag-atubiling makipag-ugnayan sa aming team anumang oras para sa mga customized na solusyon, detalyadong teknikal na data at mapagkumpitensyang mga panipi.
