Ang ratio ng pagbabagong-anyo ng isang transpormer ay katumbas ng bilang ng mga pagliko ng pangunahing paikot-ikot na hinati sa bilang ng mga pagliko ng pangalawang paikot-ikot. Ang ratio ng transpormer ay nagbibigay ng nais na pagganap ng transpormer at ang kaukulang boltahe na kinakailangan ng pangalawang paikot-ikot.

Kung ang pangalawang boltahe ay kinakailangan na mas mababa kaysa sa pangunahing boltahe - isang step-down na transpormer - ang pangalawang paikot-ikot ay dapat magkaroon ng mas kaunting mga liko kaysa sa pangunahin at kabaligtaran para sa isang step-up na transpormer; kapag binabawasan ng ratio ng transpormer ang boltahe, pinatataas nito ang kasalukuyang at vice versa, Samakatuwid, ang boltahe at kasalukuyang ratio ng isang perpektong transpormer ay direktang nauugnay sa ratio ng pagbabagong-anyo.

Sa kasamaang palad, ang mga transformer ay hindi perpekto, sa isang tunay na transpormer ang boltahe o kasalukuyang mga ratio ay maaaring hindi tumugma sa mga pisikal na ratio ng transpormer dahil sa iba't ibang pagkalugi ng kuryente tulad ng sa iron core ng transpormer (hysteresis at eddy current losses) at tanso . pagkalugi (dahil sa paglaban ng pangunahin at pangalawang windings); samakatuwid, sinusubukan ng mga tagagawa na magdisenyo ng mga transformer upang mabawasan ang mga pagkalugi na ito para sa maximum na kahusayan sa buong pagkarga, ang conversion ng kuryente sa itaas ng 95%, kaya nagbibigay ng pagkakaiba na hindi hihigit sa 5% mula sa ratio ng boltahe ng transformer/turn ratio.

Weshine

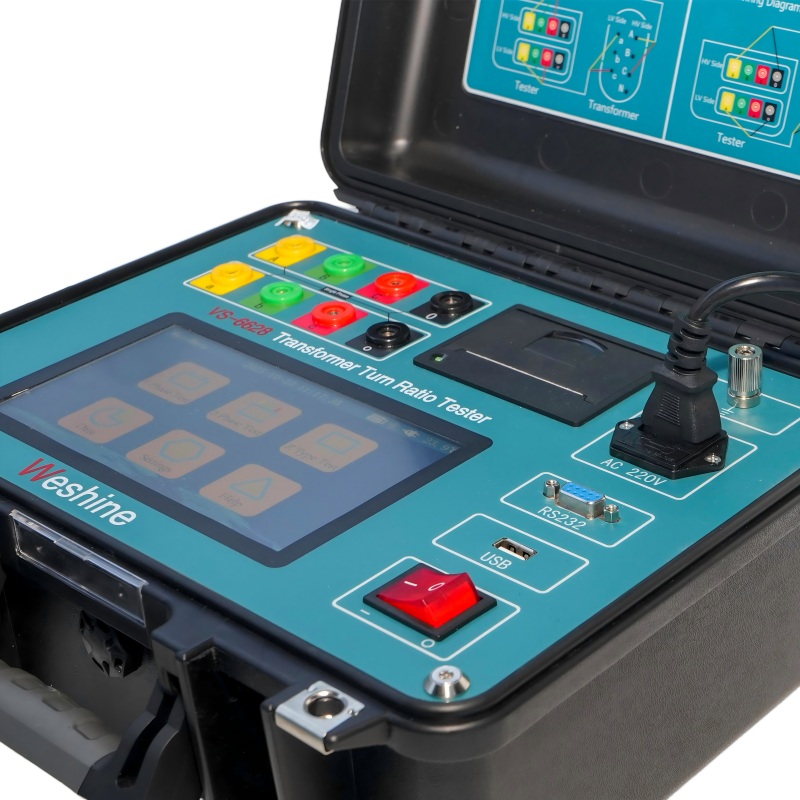

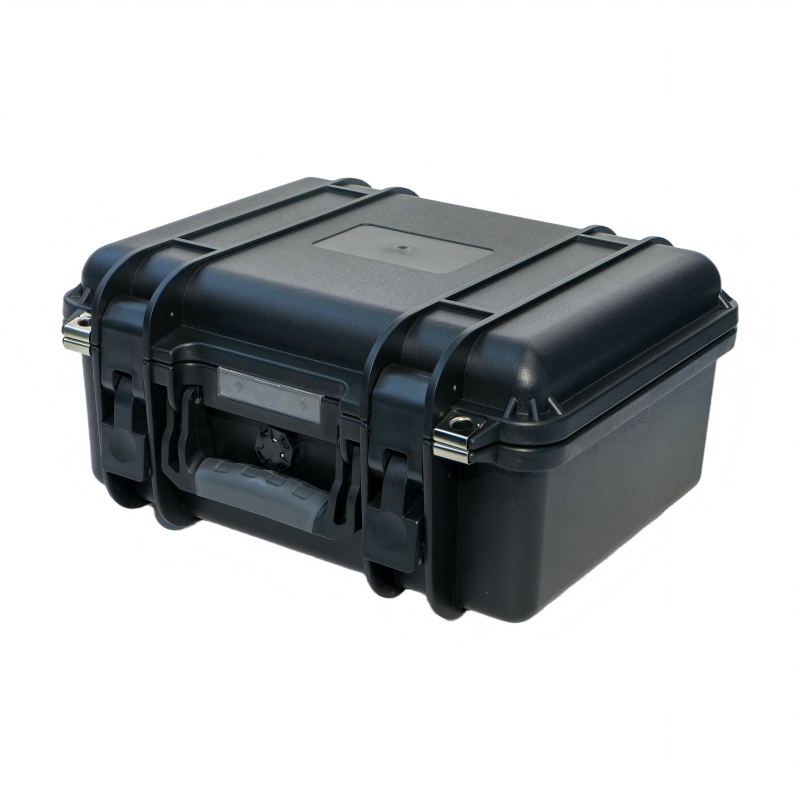

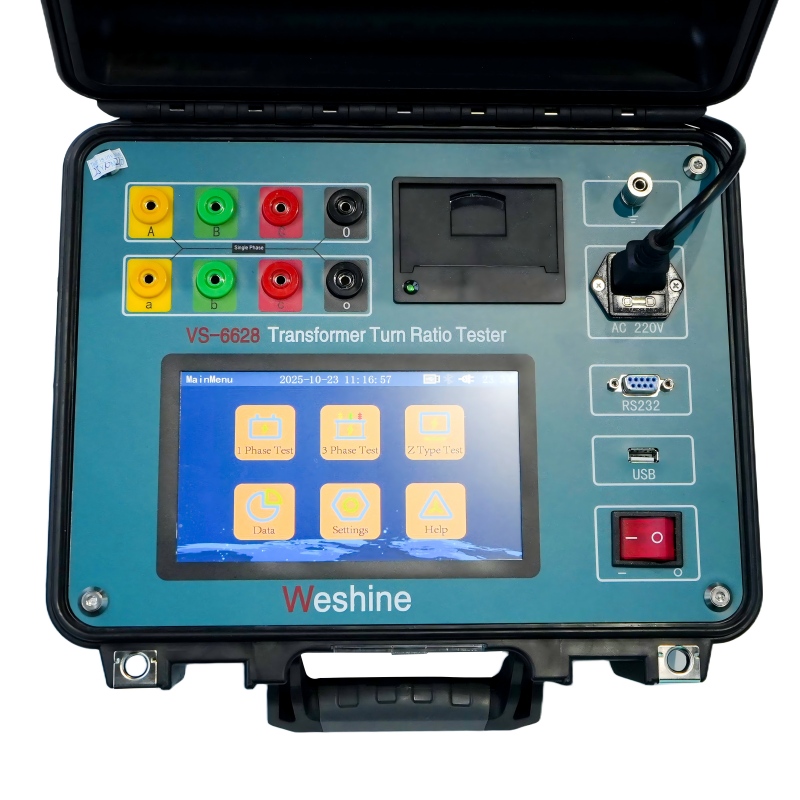

Ang VS-6628 Series ng three-phase transformer turns ratio test set ay idinisenyo upang sukatin ang turns ratio ng power, instrument, at distribution transformer sa isang substation o manufacturing environment. Ang masungit at matatag na disenyo ay ginagawang angkop ang mga instrumentong ito para sa paggamit sa iba't ibang malupit na kapaligiran. Ang aming mga lead ay espesyal na idinisenyo upang magbigay ng kinakailangang flexibility na kailangan sa malamig na panahon.

Ngunit dahil ang mga transformer ay napapailalim sa iba't ibang mga stress at pagbabago, parehong elektrikal at mekanikal, sa panahon ng kanilang buhay, ang tamang ratio ng pagliko ng transpormer ay dapat suriin bago ang transpormer ay ilagay sa serbisyo at sa panahon ng iba't ibang mga iskedyul ng pagpapanatili, narito ang Transformer Turns Ratio Tester Samakatuwid, ang mga ratio ng pagliko na sinusukat gamit ang iba't ibang mga transformer turns ratio test kit (mga TTR device) ay kinabibilangan ng mga pagkalugi na kadalasang naroroon sa mga transformer, na nagreresulta sa mga ratio ng pagliko na naiiba sa pisikal na bilang ng mga pagliko, ngunit sumasalamin sa aktwal na mga ratio ng boltahe na inaasahan ng mga tagagawa at user , o ang ratio ng isang tunay na transpormer ng kapangyarihan transpormer.
