Partial Discharge Free AC Withstand Voltage Test System

Gamit ang advanced na SF6 gas-insulated transformer technology, ang Partial Discharge Free AC Withstand Voltage Test System ay nagbibigay ng stable na 250kV na output na may kabuuang partial discharge level na ≤5pC. Nagtatampok ng intelligent na awtomatikong kontrol, reactive power compensation, low-noise operation, at komprehensibong proteksyon function, ito ay perpekto para sa power utilities, industriyal na negosyo, unibersidad, research institute, at high-voltage laboratories.

Habang patuloy na nagtataas ang mga industriya ng kuryente para sa inspeksyon ng insulation at micro partial discharge detection, binuo ang testing unit na ito upang tumugma sa mga naturang pangangailangan sa merkado. Hindi tulad ng mga karaniwang oil-filled na test transformer, ang SF6 insulation ay nag-aalis ng mga panganib ng oil spill at polusyon, habang binabawasan ang kabuuang bigat ng kagamitan ng 20% ​​hanggang 60% para sa mas madaling transportasyon at paglalagay.

Ang lahat ng maaasahang pagtatanghal na ito ay sinusuportahan ng propesyonal na lakas ng pagmamanupaktura. Ang Weshine® ay isang modernong high-tech na pabrika na dalubhasa sa pagsasaliksik at pagpapaunlad, produksyon, pagbebenta at serbisyo ng mga power system automation device at mga instrumento sa pagsubok. Ang mga produkto ay ibinebenta sa buong mundo at nakatanggap ng positibong feedback mula sa maraming customer.

Pagganap

Ang Partial Discharge Free AC Withstand Voltage Test System ay gumagamit ng SF6 gas insulated transformer upang mapanatili ang stable na 250kV na output, na nililimitahan ang buong-set na partial discharge sa ≤5pC. Ang matalinong awtomatikong kontrol, reaktibong kompensasyon ng kuryente, mababang ingay at multi-layer na proteksyon sa kaligtasan ay ginagawa itong praktikal na pagpipilian para sa mga pabrika ng kuryente, mga pang-industriya na kliyente, unibersidad at mga laboratoryo ng pananaliksik.

Ang index ng partial discharge ng buong makina ay umabot sa ≤5pC, at ang built-in na SF6 transformer ay bumubuo lamang ng ≤3pC na partial discharge sa ilalim ng rate na boltahe. Ang napakahusay na pagganap ng pagkakabukod ay ginagawang perpekto para sa inspeksyon ng bahagyang discharge, mga pagsusuri sa pagtanggap ng pabrika, pag-verify ng pagkakabukod at iba't ibang mga gawain sa pananaliksik na may mataas na boltahe.

Istruktura

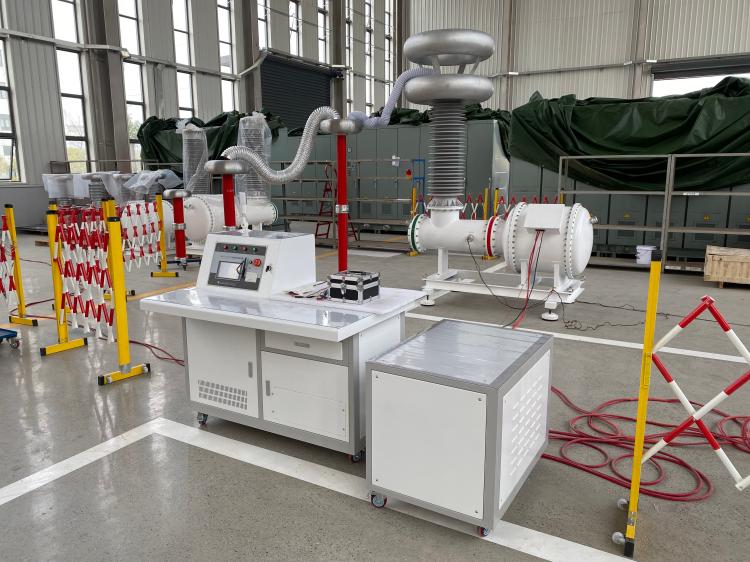

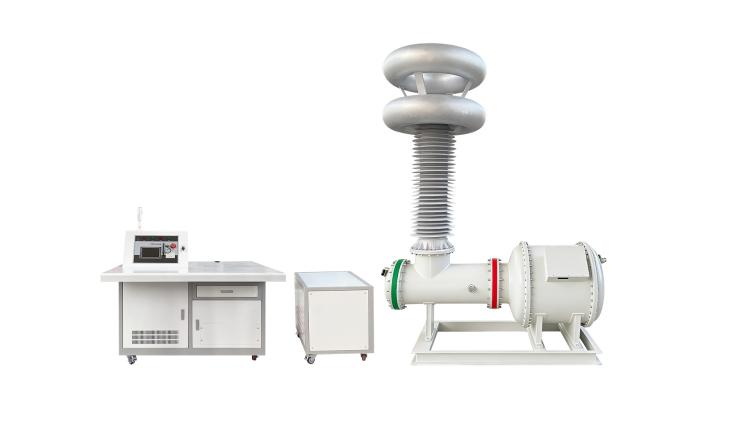

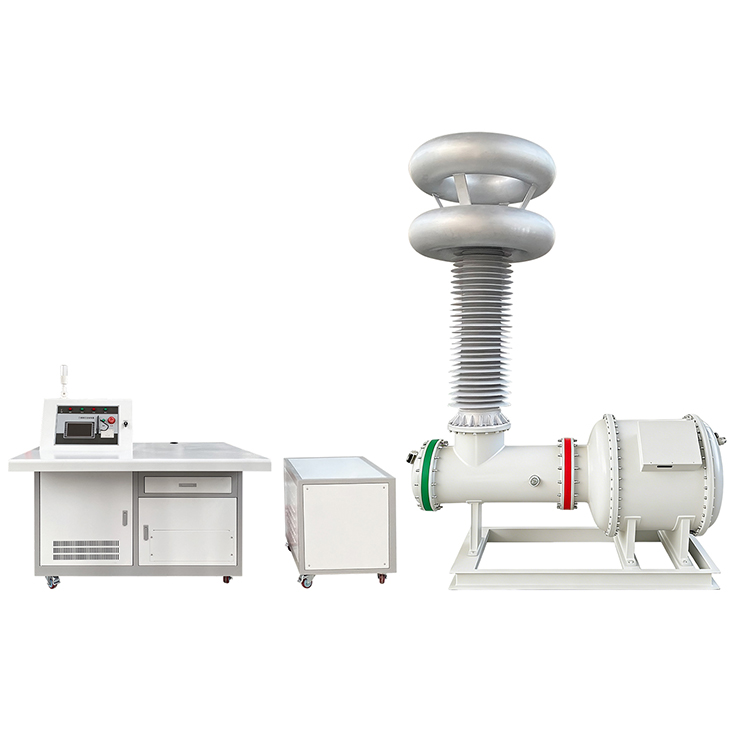

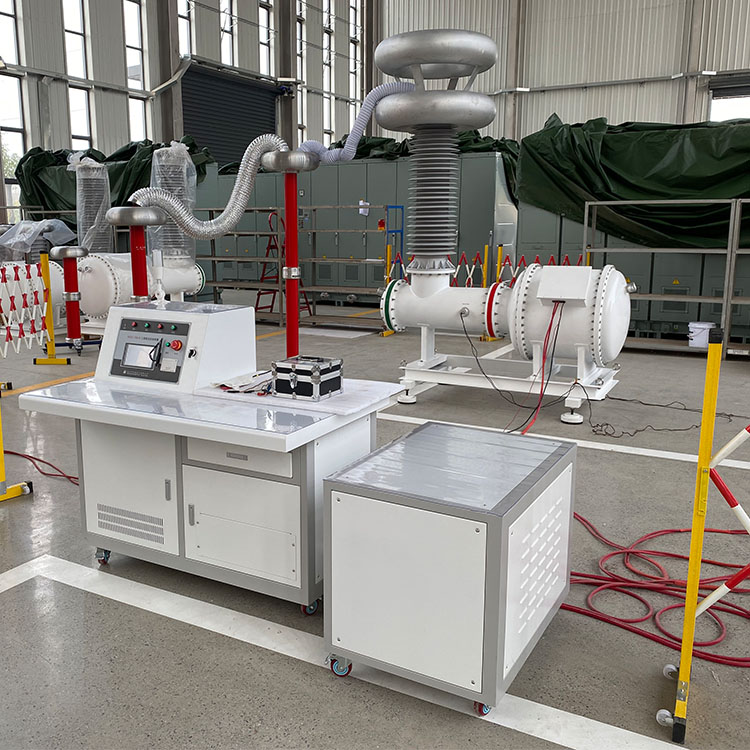

Kasama sa kumpletong pakete ang SF6 insulated test transformer, coupling capacitor, high voltage current-limiting reactor, low voltage compensation reactor, isolation transformer at fully automatic control cabinet. Ang teknolohiya ng kompensasyon ng mababang boltahe ay nagbabawas ng pagkonsumo ng kuryente ng input nang hanggang 60%, na lubos na nagpapalakas ng kahusayan sa pagsubok at nagpapababa ng mga kinakailangan sa supply ng kuryente.

Kontrolin

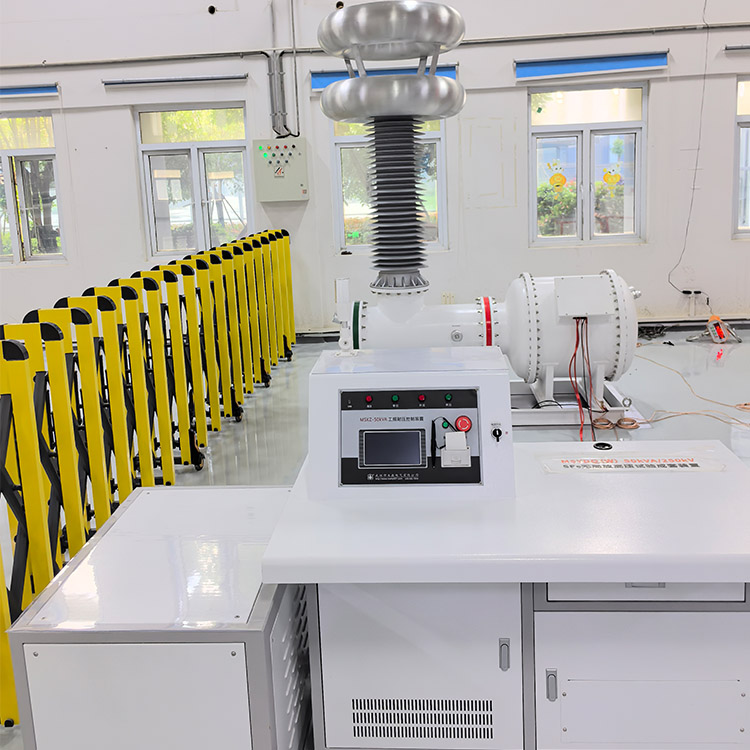

Ang Partial Discharge Free AC Withstand Voltage Test System ay nilagyan ng 7-inch color touch screen control unit na sumusuporta sa parehong awtomatiko at manu-manong mga mode ng operasyon. Ang mga operator ay maaaring magtakda ng limang magkahiwalay na segment ng boltahe, ayusin ang bilis ng pagpapalakas at malayang humawak ng oras. Sinasaklaw ng mga awtomatikong function ang pag-angat ng boltahe, pagpapalit ng kompensasyon, timing, pagpapagaan ng presyon pagkatapos ng pagsubok, pag-iimbak ng data, paghahanap ng rekord at pag-print ng ulat ng pagsubok.

Kaligtasan

Upang matiyak ang matatag at ligtas na operasyon, ang kagamitan ay naglalabas ng makinis na boltahe ng sine wave na may pagbaluktot ng waveform sa ibaba 5% at tumatakbong ingay sa ilalim ng 65dB. Ang mga mekanismo ng proteksyon ng overvoltage at overcurrent ay kumpleto sa gamit. Sinusuportahan ng modular framework nito ang mga pag-upgrade sa ibang pagkakataon, na napapalawak para sa ultra-high voltage testing hanggang 1200kV.

Mga tampok

1, SF6 gas-insulated transpormer na teknolohiya

2, Walang langis na disenyo na walang kontaminasyon sa kapaligiran

3、Kumpletuhin ang antas ng partial discharge ng system ≤5pC

4、Transformer partial discharge level ≤3pC

5, Na-rate ang boltahe ng output hanggang 250kV

6, Rated na kapasidad 50kVA

7, binabawasan ng reactive power compensation ang kasalukuyang input ng hanggang 60%

8, Mga mode ng awtomatiko at manu-manong pagsubok

9, Limang yugto ng programmable na boltahe at mga setting ng timing

10, Naaayos na rate ng ramp ng boltahe

11, Matalinong regulasyon ng boltahe at pagpapalit ng kompensasyon

12, Pag-iimbak ng makasaysayang data at pag-print ng ulat

13, Matatag na sine-wave na output na may pagbaluktot ≤5%

14, Mababang ingay sa pagpapatakbo ≤65dB

15, Proteksyon ng mataas na boltahe na overvoltage

16、Tail-current na overcurrent na proteksyon

17, Angkop para sa bahagyang discharge at AC na makatiis ng boltahe na pagsubok

Mga aplikasyon

1、Ang Transformer AC ay Nakatiis sa Pagsubok sa Boltahe

2, Pagsubok sa Partial Discharge ng GIS

3, Pagsubok sa Insulation ng Switchgear

4, Pagsubok sa High Voltage Cable

5, Pagsubok sa Bushing

6, Pagsubok sa Insulator

7、Factory Acceptance Testing (FAT)

8、Mataas na Boltahe na Pagsubok sa Laboratory

9, Pagsubok sa Uri ng Kagamitang Pang-kuryente

10, Mga Preventive Maintenance Program

Mga Bentahe ng Weshine

Ang Weshine Electric ay isang propesyonal na tagagawa ng high-voltage testing equipment at partial discharge measurement system. Ang aming VS-W series na Partial Discharge Free AC Withstand Voltage Test Systems ay pinagsasama ang advanced na SF6 insulation technology, ultra-low partial discharge performance, intelligent automation, at maaasahang proteksyon sa kaligtasan. Idinisenyo para sa hinihingi na mga aplikasyon sa laboratoryo at field, tinutulungan ng mga solusyon ng Weshine ang mga customer na pahusayin ang katumpakan ng pagsubok, tiyakin ang pagsunod sa regulasyon, at pahusayin ang pangmatagalang pagiging maaasahan ng kagamitan.
