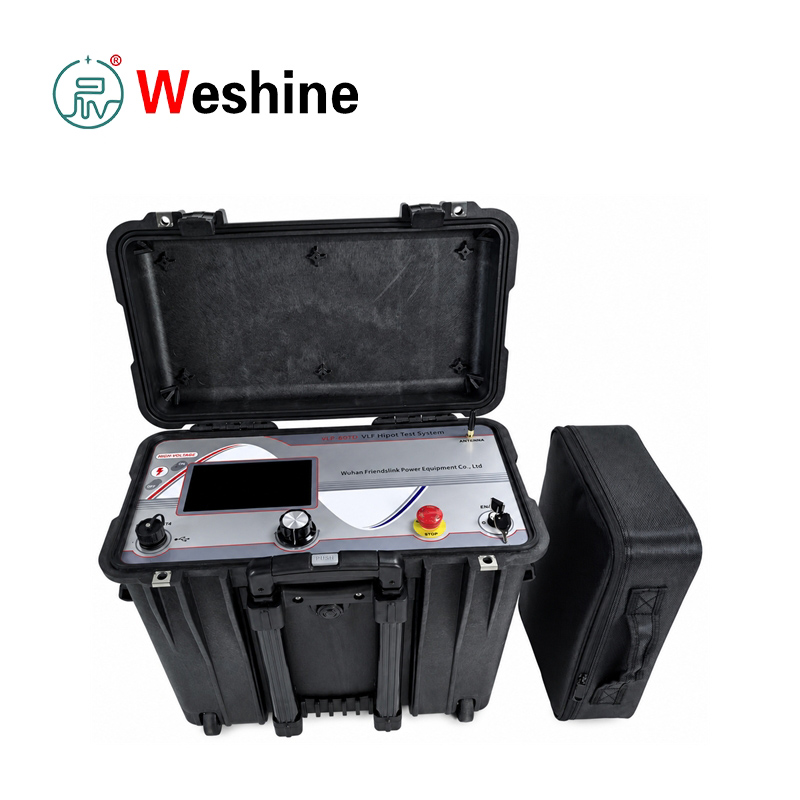

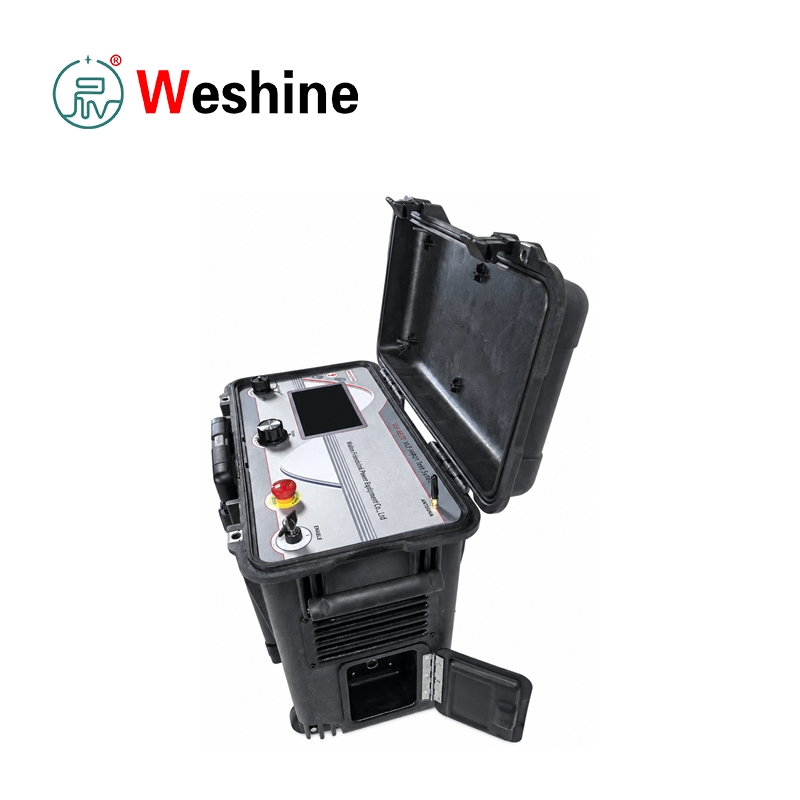

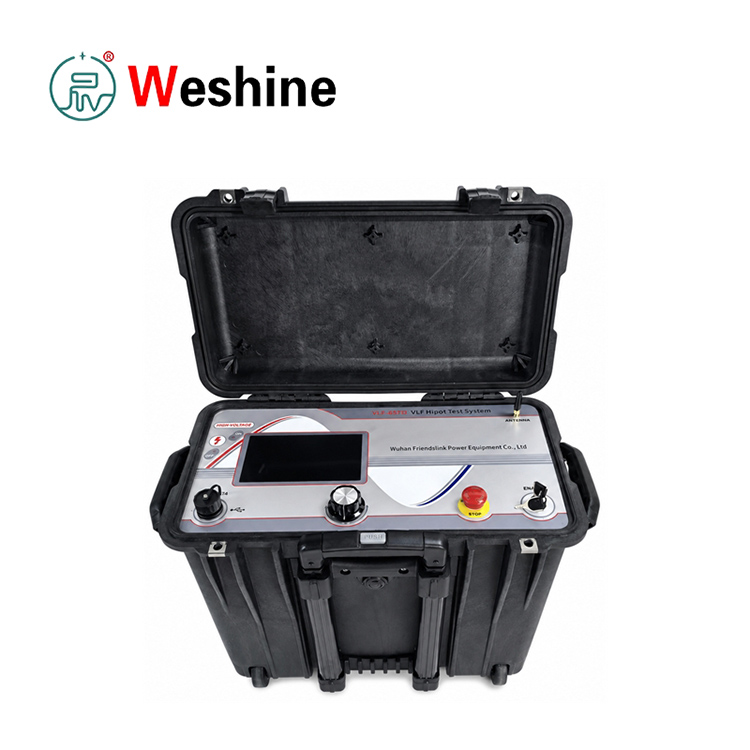

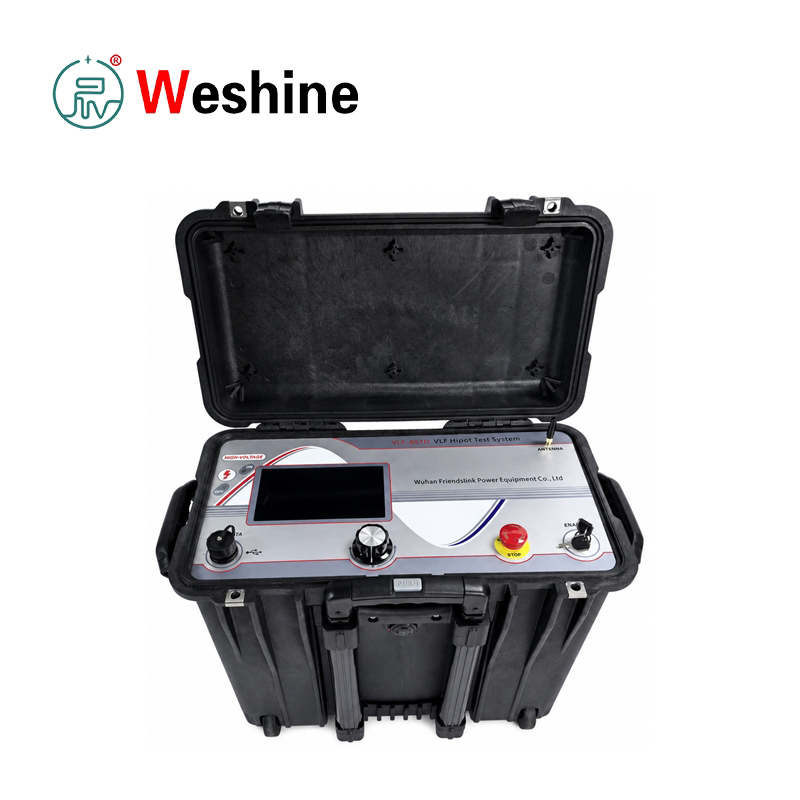

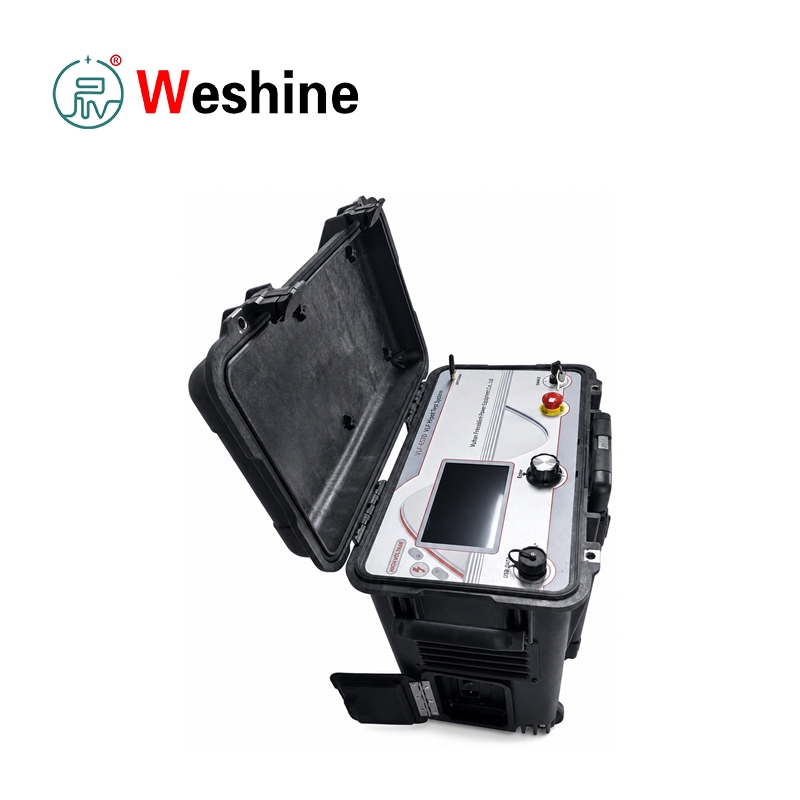

VLF Tan Delta Test System

Ang matibay na VLF Tan Delta Test System na inaalok ni Weshine, isang propesyonal na tagagawa sa China, ay idinisenyo para sa insulation diagnosis at makatiis sa pagsubok ng mga medium-voltage na power cable. Pinagsasama nito ang VLF AC voltage withstand at dielectric loss measurement sa isang compact unit. Sumusunod ang kagamitan sa mga pamantayan ng CENELEC HD 620 S1:1996 at HD 621 S1:1996, na naaangkop sa PE, XLPE at mga paper-insulated na cable.

Sa regular na pagpapanatili ng cable, ang mga hindi nakikitang mga depekto sa pagkakabukod kabilang ang pagtanda ng puno ng tubig, kontaminasyon, pinsala sa makina at bahagyang pagkasira ay hindi matukoy sa pamamagitan ng simpleng visual na inspeksyon. Ang 0.1 Hz VLF sine wave test ay naglalapat ng AC stress sa pagkakabukod ng cable habang nangangailangan ng mas kaunting kapasidad ng kuryente kaysa sa tradisyunal na 50 Hz test equipment, na ginagawang mas madali ang field testing ng mahabang medium-voltage na mga cable.

Ang VLF Tan Delta Test System na ito ay naghahatid ng VLF sine wave output para makatiis sa mga pagsubok at direktang pagsukat ng tan delta. Ang pagbabasa ng tan delta ay sumasalamin sa dielectric loss factor ng cable insulation, na humahatol sa pagtanda at pagkasira ng mga antas. Awtomatikong nagpapatakbo ang unit ng mga pagsubok sa pagkawala sa ilalim ng maraming antas ng boltahe kasunod ng isang nakapirming pamamaraan: 0.5 U0 cycle, U0 cycle at 1.5 U0 cycle. Matapos tapusin ang lahat ng mga round, ang data ng pagsubok ay nai-save at ang cable ay ganap na na-discharge.

Dalawang karaniwang configuration ang available: 34 kV at 45 kV peak models. Ang 34 kV unit ay bumubuo ng sine wave hanggang 24 kV RMS (34 kV peak); ang 45 kV unit ay umaabot sa 31.8 kV RMS (45 kV peak). Naka-built-in din ang output ng boltahe ng DC, na umaabot sa ±1~34 kV para sa 34 kV na bersyon at ±1~45 kV para sa 45 kV na bersyon. Sinusuportahan din ang mga rectangular wave at DC test mode.

Para sa pagpapanatili ng cable sheath, sinusuportahan ng test machine ang sheath inspection at fault locating na may maximum na 10 kV na output. Ang pagsukat ng kasalukuyang pagtagas sa ilalim ng DC mode ay tumutulong sa pagtatasa ng pangkalahatang kalidad ng pagkakabukod ng cable. Ang built-in na breakdown detection ay agad na pinuputol ang mataas na boltahe kapag nangyari ang flashover o cable failure, na nag-aalok ng ganap na proteksyon.

Kasama sa kumpletong set ang pangunahing test host, high-voltage cable, grounding wire, power cord, USB flash drive at accessory bag. Ang USB 2.0 port ay nagbibigay-daan sa pag-export ng data at pag-upgrade ng firmware. Ang lahat ng mga log ng pagsubok ay lokal na naka-imbak at maaaring i-export sa USB para sa pagbuo ng ulat sa PC. Sinusuportahan ng pagtutugma ng software ang sabay-sabay na pagbubukas ng mga phase A/B/C na data file at naglalabas ng mga detalyadong ulat na may mga test figure at dielectric loss curves.

Ang kaligtasan ang pangunahing priyoridad. Magkakaroon ng mataas na boltahe sa panahon ng operasyon, kaya ang mga propesyonal na sinanay na technician lamang ang pinapayagang mag-opera. Dapat na mahigpit na sundin ng mga operator ang limang pangunahing panuntunan sa kaligtasan: putulin ang kuryente, i-lock out ang muling pagpapalakas, i-verify ang zero voltage, ground at short-circuit, ihiwalay ang mga katabing live na bahagi. Ang pagsusuri sa mataas na boltahe ay nangangailangan ng dalawa o higit pang kawani sa lugar para sa pangangasiwa.

Gabay sa Produkto

Gumagana ang pinagsamang cable tester sa pamamagitan ng paglalapat ng nakokontrol na 0.1 Hz sine voltage sa mga nasubok na cable. Kung ikukumpara sa kumbensyonal na 50 Hz AC testing, ang ultra-low frequency na teknolohiya ay lubos na nagpapababa sa kasalukuyang pangangailangan para sa mga capacitive cable load, na nagbibigay-daan sa portable field inspection ng mga medium-voltage na cable.

Bago ang koneksyon ng cable, mahigpit na sundin ang limang panuntunan sa kaligtasan ng mataas na boltahe. Tiyakin na ang test cable ay naka-off, nakahiwalay, na-verify ng boltahe, naka-ground at naka-short-circuited. Ang lahat ng kalapit na live na bahagi ay dapat na sakop o hiwalay. Ang mga sinanay na operator lamang ang maaaring magpatakbo ng kagamitan na may hindi bababa sa isang superbisor na naroroon.

Ikonekta ang mga accessory sa nakapirming pagkakasunud-sunod: i-link muna ang ground cable sa host grounding terminal, pagkatapos ay kumonekta sa station protective ground; ikabit ang high-voltage cable sa high-voltage output port; ikonekta ang inner conductor ng high-voltage cable sa cable phase o sheath sa pamamagitan ng mga katugmang fitting; ayusin ang high-voltage cable shield sa isang malapit na grounding bar; sa wakas ay isaksak ang kurdon ng kuryente.

Para sa mga pagsubok na makayanan ng VLF, piliin ang waveform, rate na boltahe, dalas at tagal ng pagsubok. Ang real-time na peak voltage, current, output waveform, set frequency at mga halaga ng RMS ay ipinapakita sa screen. Awtomatikong magsisimula ang timer kapag tumama ang boltahe sa preset na halaga.

Para sa diagnosis ng tan delta, i-activate ang dielectric loss function at ipasok ang rate ng phase voltage na U0 ng cable. Ilulunsad ng makina ang mga awtomatikong ikot ng pagsubok, at ang bawat buong pagsukat ay tumatagal ng humigit-kumulang 3 minuto 30 segundo. Itinatala nito ang cable capacitance, resistance, average dielectric loss at real-time loss values ​​sa ilalim ng 0.5 U0, 1.0 U0 at 1.5 U0.

Kapag natapos na ang pagsubok, awtomatikong nagse-save ang data at ganap na nadi-discharge ang cable. Maaaring mag-browse ang mga user ng mga makasaysayang talaan, mag-export ng isa o maramihang log sa USB 2.0, at makabuo ng mga napi-print na ulat sa pamamagitan ng pagsuporta sa software. Ang tool ay nagpapakita ng mga kurba ng pagkawala at independiyenteng data para sa tatlong yugto ng cable.

Kapag nagpapatakbo ng sheath testing o fault pinpointing, kumpirmahin na ang cable sheath ay hindi naka-ground sa magkabilang dulo, na walang indirect ground sa pamamagitan ng mga joints o attachment. Ang maximum na output para sa sheath inspection at fault tracing ay 10 kV.

Mga tampok

1．Sinusuportahan ang VLF sine wave AC na makatiis sa pagsubok

2．All-in-one dielectric loss tan delta measurement function

3．Dalawang opsyon sa peak voltage: 34 kV at 45 kV

4．Sine wave output: max 24 kV RMS o 31.8 kV RMS

5．Built-in na DC voltage output para sa mga karagdagang insulation test

6．Available ang rectangular wave voltage test mode

7． DC mode leakage kasalukuyang pag-andar ng pagsukat

8．Max 10 kV output para sa sheath test at sheath fault pinpointing

9．Auto dielectric loss test sequences sa 0.5 U0, U0 at 1.5 U0

10．Real-time na peak voltage at kasalukuyang display habang tumatakbo

11．On-screen real-time na output waveform visualization

12．Awtomatikong cut-off ng mataas na boltahe sa pagkasira ng boltahe

13．Lokal na panloob na imbakan para sa lahat ng mga log ng pagsubok

14．Subukan ang pag-export ng data sa pamamagitan ng USB 2.0 interface

15．Suporting software para sa customized na test report output

16．Firmware upgrade function sa pamamagitan ng USB drive

17．Multi-language interface (English at Simplified Chinese)

18．Nilagyan ng emergency stop button at high-voltage output lock

19．Reverse boltahe proteksyon disenyo

20．Portable protective case na disenyo para sa panlabas na field cable testing

Mga Sitwasyon ng Application

Mga Power Utility

Ginagamit ng mga operator ng grid ang test unit para sa medium-voltage cable commissioning, regular na pagpapanatili, tan delta diagnosis, sheath inspection at insulation evaluation sa mga distribution network at substation.

Mga Tagagawa ng Transformer

Ginagamit ng mga pabrika ng transformer at electrical equipment ang tester para sa mga pagsubok sa pagkakabukod ng cable at component na nangangailangan ng pagsukat ng boltahe ng VLF at dielectric loss.

Mga Power Plant

Umaasa ang mga power station sa kagamitan para sa inspeksyon ng cable ng istasyon, auxiliary generator cable maintenance, sheath testing at insulation diagnosis sa panahon ng maintenance outage.

Mga riles

Ang mga network ng supply ng kuryente sa tren ay naglalagay ng mga medium-voltage na cable sa mga traction substation at transmission lines. Sinusuportahan ng makina ang mga pagsubok na makatiis ng cable at tan delta analysis sa panahon ng mga maintenance window.

Mga Halamang Pang-industriya

Ginagamit ito ng mga mining, petrochemical, steel at manufacturing workshop para sa mga bagong pagsubok sa pagtanggap ng cable, pana-panahong pagpapanatili at pagsisiyasat ng sheath fault.

Mga unibersidad

Inilalapat ng mga kolehiyo at mga institute ng pananaliksik ang pansubok na aparato para sa pagtuturo ng mga teorya ng pagsubok sa cable ng VLF, pagkalkula ng pagkawala ng dielectric, pagsusuri sa pagtanda ng insulation at mga pamantayan sa pagpapatakbo ng kaligtasan ng mataas na boltahe.

Mga Laboratoryo sa Pagsubok

Ang mga propesyonal na high-voltage at cable lab ay nagpatibay nitong VLF Tan Delta Test System para magsagawa ng VLF withstand test, tan delta measurement, sheath inspection at third-party cable diagnostic services.

Pagpapanatili ng Cable

Ginagamit ng mga crew ng cable service ang kagamitan para sa XLPE, PE at inspeksyon ng cable na naka-insulated sa papel, diagnosis ng pagtanda ng puno ng tubig, paghahanap ng fault ng sheath at paggawa ng ulat ng pagsubok.

Naaangkop na Mga Item sa Pagsubok

1．VLF sine wave cable ay makatiis sa pagsubok

2．Medium-voltage cable tan delta dielectric loss testing

3．XLPE cable insulation aging diagnosis

4．PE cable ay makatiis sa inspeksyon ng boltahe

5．Paper-insulated cable performance testing

6．Pagtatasa ng pagkasira ng puno ng tubig sa cable

7．Up-to-10kV cable sheath testing

8．Cable sheath fault pinpointing

9．Ang boltahe ng DC ay makatiis sa pagsubok

10. Parihabang wave boltahe pagsubok

11．Pagsukat ng kasalukuyang pagtagas ng DC mode

12．Mga bagong pagsubok sa pagtanggap ng pagpapadala ng cable

13．Cable routine preventive maintenance tests

14．Three-phase integrated test report generation

15．Lokal na imbakan ng log at pag-export ng data ng USB

Kaso ng Customer

Larangan ng Industriya:Serbisyo sa pagpapanatili ng medium-voltage na cable

Problema sa Proyekto

Kailangan ng isang team ng pagpapanatili ng power grid upang suriin ang maramihang may edad na XLPE cable feeder. Ang mga simpleng makatiis na pagsubok ay maaari lamang suriin ang breakdown resistance, habang ang koponan ay nangangailangan din ng data ng pagkawala ng dielectric upang hatulan ang pagtanda ng insulation at tukuyin ang mga cable na may potensyal na mga depekto sa puno ng tubig.

Subukan ang Daloy ng Operasyon

Ibinukod ng mga technician ang target na cable, sinunod ang limang detalye ng kaligtasan, i-ground ang buong set, ikinonekta ang high-voltage cable at shielding wire gaya ng itinuro, pagkatapos ay pinaandar ang test unit. Pinili nila ang tan delta test mode, pinunan ang cable rated phase voltage U0, naglabas ng emergency stop at high-voltage lock, pagkatapos ay nagsimula ng awtomatikong pagsubok. Sinukat ng unit ang dielectric loss sa ilalim ng 0.5 U0, U0 at 1.5 U0, nag-imbak ng data at pinalabas ang cable pagkatapos makumpleto.

Kinalabasan ng Pagsubok

Sinuri ng staff ang mga makasaysayang talaan at na-export ang lahat ng data sa isang USB drive. Pagtutugma ng software na nabuong mga ulat sa paghahambing ng phase na may mga halaga ng pagkawala ng dielectric at mga curve ng trend. Ang mga cable na may normal na mga indicator ng pagkawala ay nanatili sa serbisyo, habang ang mga malubhang sira ay naka-iskedyul para sa follow-up na pagsubaybay.

Mga Bentahe ng Application

Natapos ng team ang parehong inspeksyon ng boltahe at aging diagnosis gamit ang isang portable device. Ang mga awtomatikong pag-ikot ng pagsubok, pag-export ng USB at pagbuo ng ulat ay lubos na nagpapabuti sa kakayahang masubaybayan ng data at pinutol ang manual na gawaing papeles.

FAQ

Q: Anong mga function ang napagtanto ng kagamitan sa pagsubok na ito?

A: Kinukumpleto nito ang medium-voltage cable VLF withstand testing, tan delta dielectric loss measurement, sheath inspection, sheath fault pinpointing, DC withstand testing, rectangular wave testing at leakage current detection.

Q: Ano ang pagkakaiba sa pagitan ng VLF withstand test at tan delta test?

A:VLF withstand test ay nagpapatunay kung ang pagkakabukod ng cable ay maaaring makayanan ang tinukoy na boltahe ng AC; sinusukat ng tan delta test ang dielectric loss factor upang hatulan ang pagtanda ng pagkakabukod at antas ng pagkasira.

Q: Anong mga configuration ng boltahe ang opsyonal?

A: Dalawang modelo: 34 kV peak at 45 kV peak. Ang 34 kV model ay naglalabas ng sine wave hanggang 24 kV RMS / 34 kV peak; ang 45 kV na modelo ay umabot sa 31.8 kV RMS / 45 kV peak.

Q: Sa anong frequency sinusukat ang tan delta?

A:Isinasagawa ang pagsukat ng tan delta sa ilalim ng 0.1 Hz ultra-low frequency.

Q: Anong hanay ng kapasidad ng cable ang sumusuporta sa pagsubok ng tan delta?

A:34 kV na modelo: 1 nF ~ 8 μF; 45 kV na modelo: 1 nF ~ 5 μF.

T: Maaari bang mag-export ng mga talaan ng pagsubok ang kagamitan?

A: Oo. Ang mga log ng pagsubok ay iniimbak sa loob at nae-export sa pamamagitan ng USB 2.0. Maaaring buksan ang mga na-export na file gamit ang nakalaang software upang makabuo ng mga pormal na ulat ng pagsubok.

Q: Sinusuportahan ba nito ang pagtukoy ng sheath fault?

A: Oo, sinusuportahan ng test machine ang sheath inspection at fault locating na may maximum na 10 kV na output.

T: Mga pangunahing tala sa kaligtasan sa panahon ng operasyon?

A: Tanging mga sinanay na propesyonal ang maaaring magpatakbo ng yunit. Ang test cable ay dapat na naka-power-off, naka-ground at ganap na nakahiwalay bago mag-wire. Ang high-voltage testing ay nangangailangan ng on-site na pangangasiwa, at ang emergency stop at high-voltage lock ay dapat gamitin nang tama.
