Ultra Low Frequency High Voltage Generator

Bilang isang propesyonal na manufcaturer sa China, nais ni Weishine na bigyan ka ng mataas na kalidad na Ultra Low Frequency High Voltage Generator, na idinisenyo para sa AC na makatiis sa pagsubok ng electrical insulation kung saan mangangailangan ng labis na kapasidad ang conventional power-frequency test equipment. Sa preventive insulation testing, ang high-voltage withstand testing ay isa sa pinakamahalagang pamamaraan para sa pag-verify kung ang insulation ng kagamitan ay ligtas na makatiis sa tinukoy na test voltage. Para sa mga bagay na pansubok na may malalaking kapasidad gaya ng mga XLPE power cable, power capacitor, malalaking generator, at motor, ang 50 Hz AC na makatiis na pagsubok ay kadalasang nangangailangan ng malaking test transformer o resonant test set. Binabawasan ng 0.1 Hz ultra-low frequency test system ang kinakailangang test power capacity at ginagawang mas praktikal ang field testing. Pinapababa ng compact at portable na disenyo ang kabuuang gastos sa pagkuha para sa mga field engineering team.

Ang yunit ng pagsubok ay bumubuo ng kinokontrol na ultra-low frequency AC high voltage. Ang mga available na output frequency ay 0.1 Hz, 0.05 Hz, 0.02 Hz, at 0.01 Hz. Ang mas mababang frequency ay nagbibigay-daan sa instrumento na subukan ang mas malalaking capacitive load habang pinapanatili ang laki ng test equipment at power demand na mapapamahalaan. Ayon sa manual, ang sistema ay partikular na angkop para sa mga de-koryenteng kagamitan na may malaking katumbas na kapasidad, kabilang ang mga kable ng kuryente, capacitor, daluyan at malalaking generator, at mga motor.

Mga Bahagi ng Produkto

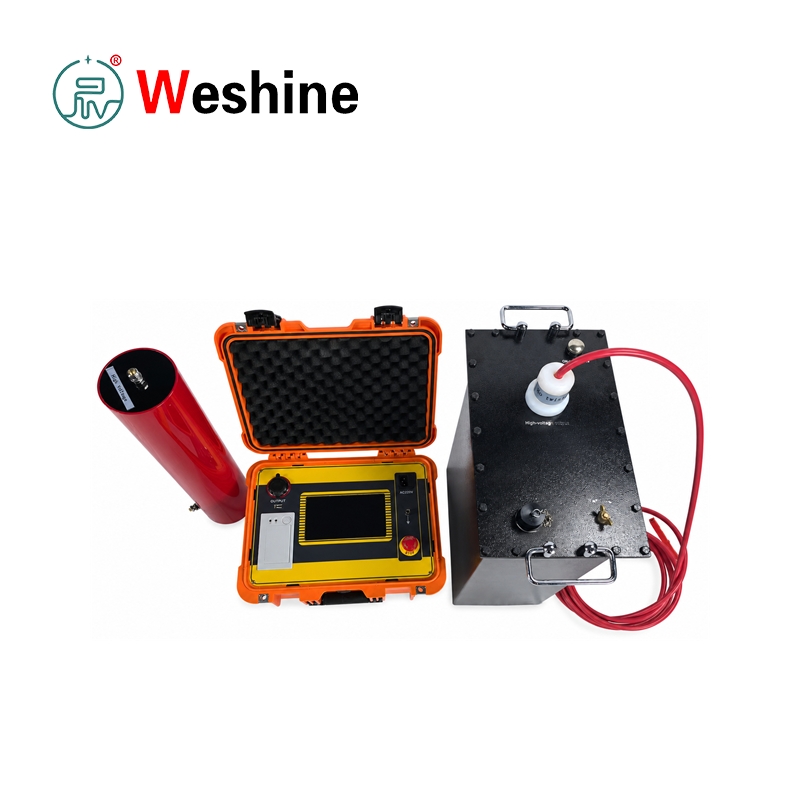

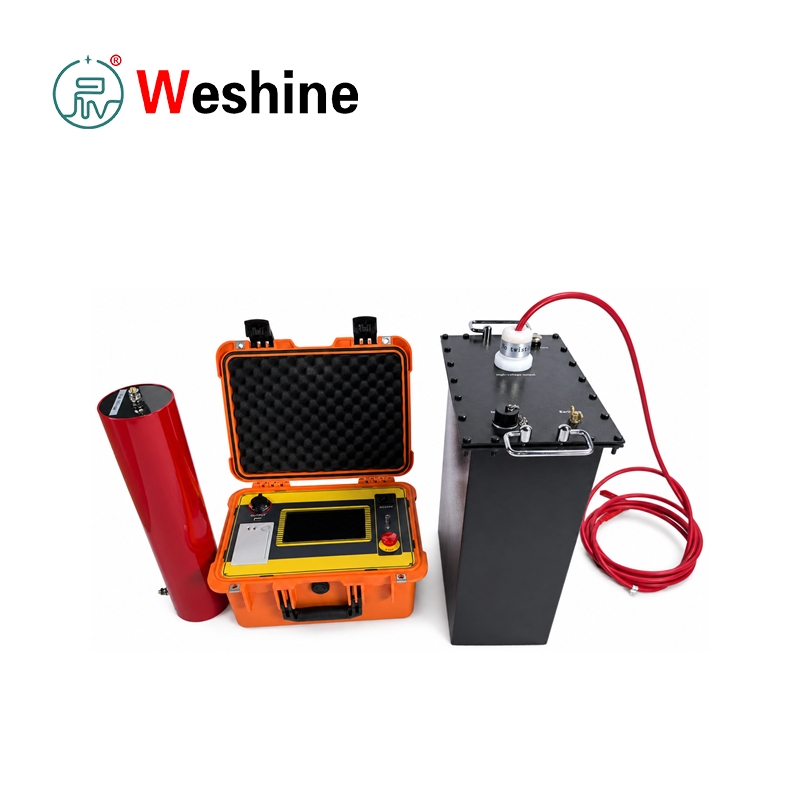

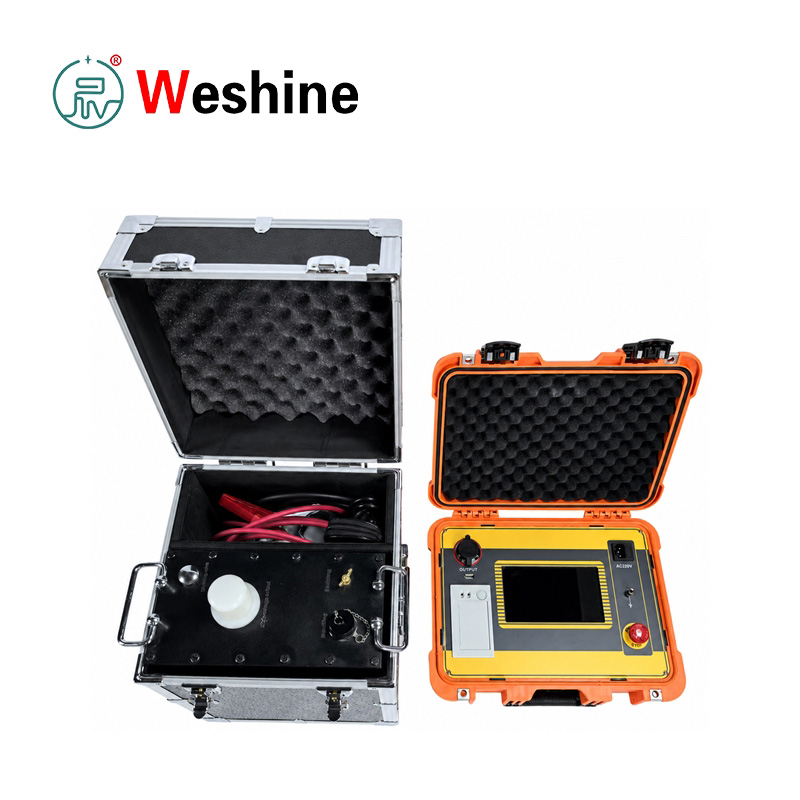

Ang system ay binubuo ng dalawang pangunahing bahagi: isang controller at isang high-voltage booster.

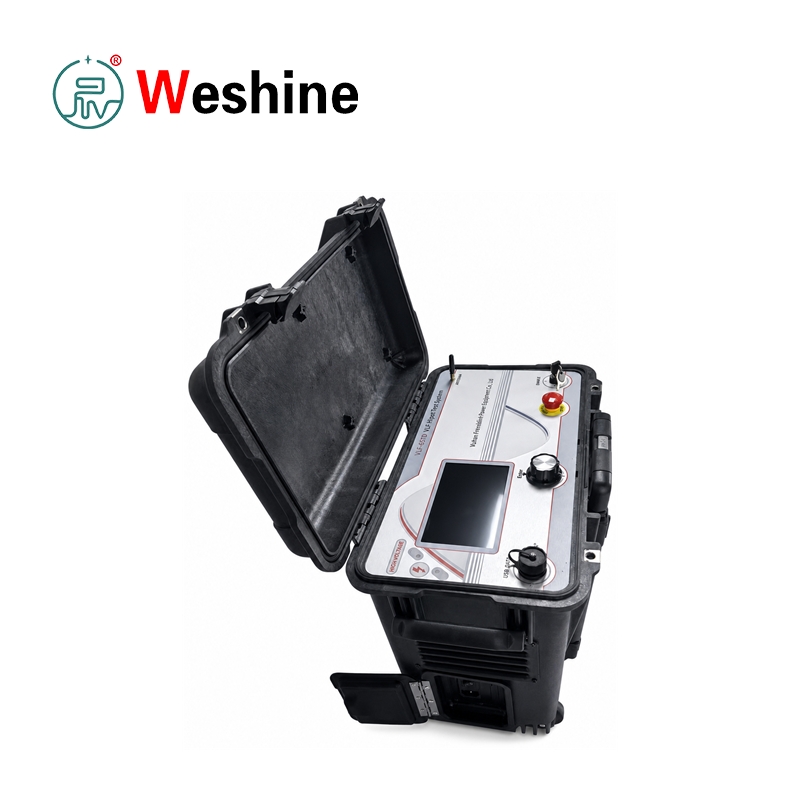

Kasama sa controller ang 7-inch capacitive touch screen, power switch, AC 220 V input, grounding terminal, USB communication port, printer, at emergency stop button.

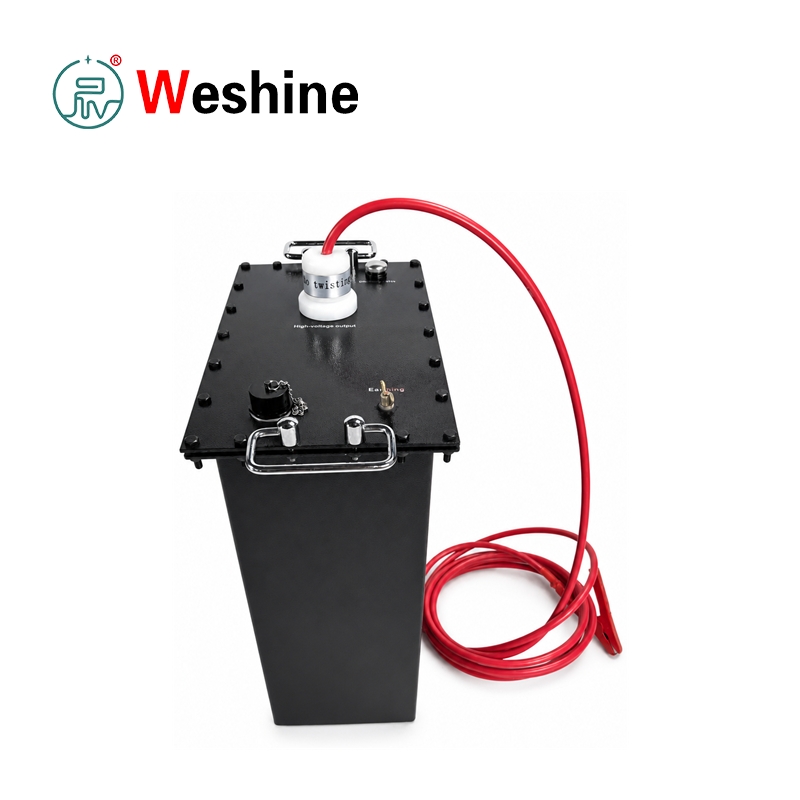

Ang booster ay gumagawa ng mataas na boltahe na output at nakakonekta sa controller sa pamamagitan ng ibinigay na low-voltage control cable. Ang mataas na boltahe na output ay konektado sa pansubok na bagay gamit ang ibinigay na mataas na boltahe na cable at mga accessory sa saligan.

Ang operasyon ay awtomatiko

Pagkatapos ng mga kable, itatakda ng user ang dalas ng output, tagal ng pagsubok, boltahe ng pagsubok, limitasyon ng overcurrent sa gilid na may mataas na boltahe, at limitasyon ng overvoltage sa touch screen. Kapag nagsimula ang pagsubok, nagsasagawa ang instrumento ng self-check ng load, awtomatikong pagtaas ng boltahe, constant-amplitude na output, timing, normal na shutdown, at awtomatikong paglabas. Ang instrumento ay maaaring huminto sa pamamagitan ng timer o sa pamamagitan ng manu-manong paghinto. Nagbibigay din ito ng abnormal na proteksyon sa shutdown sa pamamagitan ng overvoltage at overcurrent na proteksyon.

Ang Ultra Low Frequency High Voltage Generator na ito ay gumagamit ng mataas na boltahe at mababang boltahe na closed-loop na negatibong kontrol sa feedback. Ang manual ay nagsasaad na ang output ay hindi gumagawa ng capacitive rise effect. Kasama sa maraming function ng proteksyon ang overvoltage protection, high-voltage side overcurrent protection, at low-voltage side overcurrent na proteksyon, na may proteksyon na oras ng pagkilos na hindi hihigit sa 10 ms. Ang controller at high-voltage generator ay konektado sa pamamagitan ng low-voltage control, at optical control ay ginagamit para sa mas ligtas na operasyon. Matibay na disenyo ng hardware, mahabang buhay ng serbisyo para sa pangmatagalang paggamit ng proyekto at paulit-ulit na pagsubok.

Ang mga resulta ng pagsusulit ay maaaring direktang i-print bilang isang ulat ng pagsubok. Awtomatikong sine-save ang makasaysayang data pagkatapos ng normal na paghinto ng timer, manual stop, overvoltage protection stop, o overcurrent protection stop. Ang instrumento ay maaaring mag-imbak ng hanggang 64 na talaan ng pagsukat; Awtomatikong nade-delete ang mga lumang record kapag nalampasan na ang limitasyon sa storage. Sinusuportahan din ng system ang setting ng petsa at oras, paglipat ng interface ng Chinese at English, awtomatikong imbakan, awtomatikong pag-print, at komunikasyon sa USB na may software sa itaas na pamamahala.

Ang mga kagamitan sa pagsubok ay sumusunod sa DL/T 849.4-2004, Pangkalahatang Teknikal na Kondisyon para sa Ultra-Low Frequency High Voltage Generators. Tinutukoy din ng manual ang 0.1 Hz VLF test method para sa 35 kV at mas mababa sa XLPE insulated power cables. Sa paggamit ng field, hindi dapat lumampas ang capacitance ng test object sa rated capacitive load ng napiling configuration ng instrumento. Kung ang kapasidad ng pagsubok ng object ay mas mababa sa 0.05 μF, ang isang auxiliary na 0.05 μF na kapasitor ay maaaring konektado nang magkatulad upang suportahan ang normal na output.

Parameter ng Produkto

Gabay sa Produkto

Prinsipyo ng Paggawa ng VLF Test Device

Gumagana ang portable VLF test device sa pamamagitan ng pagpapalit ng 50 Hz power-frequency withstand test ng ultra-low frequency AC test.

Para sa capacitive test object, ang kasalukuyang ay proporsyonal sa dalas, kapasidad, at boltahe. Sa pamamagitan ng pagbabawas ng frequency sa 0.1 Hz o mas mababa, ang kinakailangang test power capacity ay lubhang nababawasan habang pinapanatili ang praktikal na layunin ng AC insulation na makatiis sa pagsubok.

Koneksyon ng Kagamitan Bago ang Pagsubok

Bago ang pagsubok, ikonekta ang:

ayon sa wiring diagram sa manual.

Ang grounding terminal ay dapat na konektado sa earth. Ang AC input ay konektado sa isang 220 V, 50 Hz power source.

Kung ang isang portable generator ay ginagamit, ang generator output boltahe at dalas ay dapat na stable.

Setting ng Parameter at Paghahanda ng Pagsusulit

I-on ang controller at ipasok ang screen ng setting ng parameter.

Itakda ang mga sumusunod na parameter:

Kasama sa mga available na frequency ang:

Maaaring itakda ang tagal ng pagsubok mula 0 hanggang 99 minuto.

Ang mga boltahe at kasalukuyang halaga na ipinapakita ng instrumento ay mga peak value.

Proseso ng Awtomatikong Pagsubok

Pagkatapos pindutin ang Start, ang instrumento ay nagsasagawa ng self-check.

Kasama sa proseso ng pagsubok ang:

1. Mag-load ng self-check
2. Awtomatikong pagtaas ng boltahe
3. Constant-amplitude na output
4. Makatiis sa timing
5. Awtomatikong shutdown at discharge

Kung walang nakitang load, magpapakita ang controller ng babala na walang load.

Matapos maabot ang nakatakdang boltahe, pinapanatili ng instrumento ang constant-amplitude na output at sinisimulan ang proseso ng pagtiis ng timing.

Kapag naabot na ang itinakdang oras, ihihinto ng system ang mataas na boltahe na output at awtomatikong dini-discharge ang test object.

Mga Mode ng Pag-shutdown at Pamamahala ng Data

Sinusuportahan ng instrumento ang:

Normal na Pagsara

Abnormal na Pagsara

Sa bawat shutdown mode, ang data ng pagsubok ay iniimbak bilang dating data.

Ang mga gumagamit ay maaaring:

Gabay sa Pagsubok ng Cable

Para sa pagsubok ng cable:

1. Idiskonekta ang lahat ng mga de-koryenteng kagamitan na konektado sa cable bago subukan.
2. Sukatin ang insulation resistance gamit ang megohmmeter.
3. Magsagawa lamang ng VLF withstand testing pagkatapos na tanggapin ang insulation check.

Tinukoy ng manual:

Tagal ng pagsubok:

Kasabay na Gabay sa Pagsubok ng Motor

Para sa kasabay na pagsubok sa motor, inirerekomenda ng manual ang phase-by-phase na pagsubok.

Paraan ng pagsubok:

Ang oras ng pagsubok sa pangkalahatan ay kapareho ng power-frequency withstand testing, karaniwang:

Sa panahon ng pagsubok, dapat obserbahan ng mga operator:

Pangkaligtasang Paglabas Pagkatapos ng Pagsubok

Pagkatapos ng shutdown, gamitin ang discharge rod upang ganap na madischarge ang test object bago tanggalin ang anumang mga cable.

Ang hakbang na ito ay mahalaga, lalo na para sa capacitive equipment tulad ng:

Mga tampok

1．Sinusuportahan ang 0.1 Hz ultra-low frequency AC na makatiis sa pagsubok.

2．Sinusuportahan ang pagpili ng dalas ng output ng 0.05 Hz, 0.02 Hz, at 0.01 Hz.

3．Nagbibigay ng awtomatikong pagtaas ng boltahe, constant-amplitude na output, timing, shutdown, at discharge.

4．Sinusukat at ipinapakita ang mataas na boltahe na output at pagsubok ng kasalukuyang bilang mga peak value.

5．Nagbibigay ng overvoltage na proteksyon para sa mataas na boltahe na output.

6．Nagbibigay ng mataas na boltahe sa gilid at mababang boltahe na bahagi ng overcurrent na proteksyon.

7．Awtomatikong pinuputol ang output kapag lumampas ang boltahe o kasalukuyang sa itinakdang limitasyon.

8．Tagal ng pagkilos ng proteksyon na hindi hihigit sa 10 ms.

9．Nagbibigay ng 7-inch capacitive touch screen operation.

10．Nagpapakita ng data ng pagsubok at output waveform sa touch screen.

11．Kabilang ang awtomatikong pag-iimbak ng makasaysayang data para sa hanggang 64 na talaan.

12．Nagbibigay ng built-in na printer para sa pag-print ng test report.

13．Sinusuportahan ang USB na komunikasyon sa upper management software.

14．Kabilang ang Chinese at English interface switching.

15．Nagbibigay ng closed-loop na mataas na boltahe at mababang boltahe na kontrol sa negatibong feedback.

16．Sinusuportahan ang AC na makatiis sa pagsubok ng mga bagay na pansubok na may malaking kapasidad.

17．Kabilang ang discharge rod at grounding cable para sa ligtas na post-test discharge.

18．Nagbibigay ng emergency stop button sa controller.

19．Sinusuportahan ang panloob at panlabas na operasyon.

20．Kabilang ang compensation capacitor para sa maliit na kapasidad ng pagsubok na mga bagay.

Mga Sitwasyon ng Application

Mga Power Utility

Ginagamit ng mga power utilities ang VLF test equipment para makatiis sa pagsubok ng medium-voltage na mga kable ng kuryente, malalaking motor, generator, capacitor, at iba pang malalaking capacitance na electrical equipment sa panahon ng preventive maintenance at acceptance testing.

Mga Tagagawa ng Transformer

Maaaring gamitin ng mga tagagawa ng transformer at mga de-koryenteng kagamitan ang set ng pagsubok sa mga lugar ng pagsubok kung saan ang mga sistema ng insulation na may malaking kapasidad ay nangangailangan ng AC na makatiis sa pag-verify sa pinababang frequency.

Mga Power Plant

Ginagamit ng mga power plant ang instrumento para makatiis sa pagsubok ng generator stator windings, malalaking motor, station service cable, at mga kaugnay na insulation system sa panahon ng commissioning, overhaul, at regular na pagpapanatili.

Mga riles

Gumagamit ang mga sistema ng supply ng kuryente ng riles ng medium-voltage na mga cable at umiikot na kagamitan. Ang test unit ay sumusuporta sa field withstand testing sa panahon ng naka-iskedyul na maintenance outage.

Mga Halamang Pang-industriya

Ang mga pang-industriya na pasilidad tulad ng pagmimina, petrochemical, bakal, at mga manufacturing plant ay maaaring gumamit ng instrumento para sa cable at motor insulation na makatiis sa pagsubok sa mga sistema ng pamamahagi ng kuryente ng halaman.

Mga unibersidad

Ang mga unibersidad at sentro ng pagsasanay ay maaaring gumamit ng sistema para sa pagtuturo ng VLF na makatiis sa mga prinsipyo ng pagsubok, capacitive current na pagkalkula, mga pamamaraan ng pagsubok sa cable, at kasanayan sa kaligtasan ng mataas na boltahe.

Mga Laboratoryo sa Pagsubok

Maaaring umasa ang mga high-voltage laboratories sa Ultra Low Frequency High Voltage Generator para sa AC na makatiis sa pagsubok ng mga capacitive test object, mga sample ng cable, motor, at insulation system na nangangailangan ng kontroladong ultra-low frequency na boltahe.

Pagpapanatili ng Cable

Ginagamit ng mga team sa pagpapanatili ng cable ang test device para sa XLPE cable acceptance test, preventive test, fault follow-up checks, at insulation verification pagkatapos ng pag-install o pagkumpuni.

Mga aplikasyon

1．0.1 Hz VLF AC ay makatiis sa pagsubok.

2． XLPE power cable ay makatiis sa pagsubok.

3．35 kV at sa ibaba ng cable insulation testing.

4．Power kapasitor makatiis pagsubok.

5．Katamtaman at malaking generator insulation testing.

6．Ang paikot-ikot na motor stator ay makatiis sa pagsubok.

7. Pagsubok sa pagbibigay ng cable.

8．Cable preventive maintenance testing.

9．Pagpapatunay ng pagkakabukod ng kagamitan na may malaking kapasidad.

10．Ang Field AC ay makatiis sa pagsubok na may pinababang kapasidad ng power sa pagsubok.

11．Awtomatikong nag-time na pagsubok sa mataas na boltahe.

12．Overvoltage at overcurrent na protektado makatiis sa pagsubok.

13．Historical test record storage.

14．Pagbuo ng naka-print na ulat ng pagsubok.

15．Pagsusuri sa kundisyon ng pagkakabukod bago mag-energize.

Kaso ng Customer

Industriya： Kontraktor sa pagpapanatili ng cable.

Problema: Kailangan ng isang maintenance contractor para magsagawa ng acceptance testing sa isang bagong naka-install na medium-voltage na XLPE cable. Mahirap dalhin ang conventional power-frequency AC withstand equipment at nangangailangan ng mas mataas na power capacity dahil sa cable capacitance. Ang koponan ay nangangailangan ng isang portable AC withstand solution na angkop para sa field cable testing.

Proseso ng Pagsubok: Ang mga technician ay nagdiskonekta sa lahat ng kagamitan na nakakonekta sa cable at unang sinuri ang bawat bahagi gamit ang isang megohmmeter. Pagkatapos kumpirmahin ang katanggap-tanggap na insulation resistance, ikinonekta nila ang controller, booster, high-voltage output cable, grounding cable, at discharge rod ayon sa test wiring. Ang boltahe ng pagsubok ay itinakda ayon sa boltahe ng phase ng cable, at ang halaga ng overcurrent ay kinakalkula mula sa kapasidad ng cable, dalas ng pagsubok, at boltahe. Pinili ng koponan ang 0.1 Hz output, itakda ang kinakailangang tagal ng pagsubok, at sinimulan ang awtomatikong pagtaas ng boltahe.

Resulta: Nakumpleto ng instrumento ang awtomatikong pagtaas ng boltahe, output ng constant-amplitude, timing, shutdown, at discharge. Walang mapanirang discharge, abnormal na tunog, usok, amoy, hindi matatag na boltahe, o abnormal na kasalukuyang naobserbahan sa panahon ng pagtiis. Ang data ng pagsubok ay inimbak at na-print para sa talaan ng proyekto.

Mga Benepisyo ：Nakumpleto ng contractor ang cable AC withstand test na may mas maliit at mas praktikal na field system. Nakatulong ang awtomatikong proteksyon, timing, discharge, storage, at pag-print na bawasan ang manual na operasyon at pinahusay na dokumentasyon ng pagsubok.

FAQ

Ano ang gamit ng Ultra-Low Frequency High Voltage Generator? Ito ay ginagamit para sa VLF AC na makatiis sa pagsubok ng malalaking kapasidad na mga de-koryenteng kagamitan, lalo na ang mga kable ng kuryente, mga power capacitor, mga generator, at mga motor.

Bakit gumamit ng 0.1 Hz VLF testing sa halip na 50 Hz AC withstand testing? Ang mga bagay sa pagsubok na may malaking kapasidad ay nangangailangan ng mataas na kasalukuyang sa 50 Hz. Ang pagbabawas ng dalas ng pagsubok sa 0.1 Hz ay ​​lubos na nakakabawas sa kinakailangang kapasidad ng pagsubok, na ginagawang mas praktikal ang field AC na makatiis sa pagsubok.

Anong mga dalas ng output ang magagamit? Sinusuportahan ng test unit ang 0.1 Hz, 0.05 Hz, 0.02 Hz, at 0.01 Hz na mga setting ng dalas ng output.

Ano ang maximum na capacitive load? Ang maximum na load ay 0.5 μF sa 0.1 Hz, 1.1 μF sa 0.05 Hz, 2.2 μF sa 0.02 Hz, at 5.5 μF sa 0.01 Hz.

Anong mga function ng proteksyon ang kasama? Kasama sa instrumento ang overvoltage protection, high-voltage side overcurrent protection, low-voltage side overcurrent protection, emergency stop, at awtomatikong discharge pagkatapos ng shutdown.

Maaari bang mag-print ang pagsubok ng mga ulat ng pagsubok? Oo. Maaaring i-print ng built-in na printer ang kasalukuyang data ng pagsubok at makasaysayang data na ipinapakita sa screen.

Gaano karaming mga makasaysayang tala ang maaaring maimbak? Ang instrumento ay maaaring mag-imbak ng hanggang 64 na makasaysayang mga rekord ng pagsubok. Ang mga rekord na mas luma kaysa sa pinakabagong 64 ay awtomatikong tatanggalin.

Anong mga pag-iingat sa kaligtasan ang kinakailangan pagkatapos ng pagsubok? Pagkatapos ng shutdown, gamitin ang discharge rod upang ganap na madischarge ang test object bago tanggalin ang anumang mga cable. Ang pagsusuri sa mataas na boltahe ay dapat gawin lamang ng mga sinanay na tauhan na sumusunod sa mga pamamaraan sa kaligtasan ng mataas na boltahe.
