Polarization Index ng Transformer

Inimbento ni Weshine® ang Polarization Index of Transformer na may CE certificate, mataas na kalidad at katumpakan, Inimbento at ginawa ayon sa pambansang pamantayan, kumpletong solusyon sa pagsubok ng kuryente na magagamit. Makipag-ugnayan sa amin para sa higit pang mga detalye ng Polarization Index ng Transformer mula kay Weshine!

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

WeshinePolarization Index ng Transformerna may digital at analogue arc display, na idinisenyo para sa mataas na boltahe na insulation resistance na pagsubok sa pagpapanatili at servicing ng mga cable, rotating plant machinery, mga transformer, switchgear at mga pang-industriyang application.

Ang mga pagsubok sa pagkakabukod ng DC ay ginagawa sa 250 V, 500 V, 1000 V, 2500 V, 5000 V. Ang saklaw ng pagsukat ng insulation resistance ay 100 k Î© hanggang 1000 G Î©. Ang awtomatikong discharge para sa mga capacitive circuit na nasa ilalim ng pagsubok ay ibinibigay at ang nabubulok na boltahe ay ipinapakita.

Maaaring gamitin ang terminal ng bantay upang mabawasan ang mga epekto ng pagtagas sa ibabaw at samakatuwid ay maling mga sukat kapag nagsasagawa ng mga pagsubok sa paglaban sa pagkakabukod.

Para sa mga capacitive test object ang instrumento ay awtomatikong discharge sa pamamagitan ng panloob na resistor at magsasaad ng boltahe sa mga terminal sa hanay na 30 V hanggang 600 V na may mas matataas na boltahe na isinasaad ng âHiâ. Ang tampok na ito ay magbibigay ng nabubulok na indikasyon ng boltahe kasunod ng pagsubok ng mga reaktibong pagkarga. Kapag nawala ang indicator ng boltahe, ligtas para sa user na idiskonekta ang mga test lead.

WeshinePolarization Index ng Transformeray pinapagana ng walong 1.5 V IEC LR6 (AA) na mga cell. Kasama sa mga feature sa kaligtasan ng disenyo ang high voltage warning indicator, panlabas na pagpapakita ng boltahe pagkatapos ng IR test, awtomatikong paglabas ng mga reaktibong load at mga test lead

APLIKASYON

Ang mga de-koryenteng insulating materyales ay lumalala sa oras na humahantong sa mga pagkasira at magastos na mga bayarin sa pagkukumpuni. Ang mga insulation resistance tester ay naglalapat ng regulated DC boltahe sa buong insulation at sinusukat ang kasalukuyang daloy sa pamamagitan nito gamit ang batas ng Ohmâ upang kalkulahin ang insulation resistance. Ang kasalukuyang daloy dahil walang insulation material ang perpekto.

Ang mga gamit ng IR tester ay kinabibilangan ng:

■ Pag-install ng kagamitan

■ Regular na pagpapanatili

■ Mga solusyon sa problema

Ang insulation testing na may mataas na boltahe DC ay nakakaapekto sa insulation polarization na ang magkakasunod na pagsubok na walang kumpletong discharge ng unit sa ilalim ng pagsubok ay magbubunga ng iba't ibang resulta.

Dapat mag-ingat na laging gumamit ng parehong proseso at pamamaraan ng pagkonekta at pagsubok sa isang insulator upang makapag-trend ng mga resulta. Mahalagang itala ang temperatura ng pagkakabukod pati na rin ang mga halaga ng IR

MGA TAMPOK AT MGA BENEPISYO

■ Compact, masungit na insulation resistance tester

■ Madaling operasyon at pagpili ng hanay ng boltahe

■ AC at DC voltmeter (30 V - 600 V)

■ User settable IR test timer (default 1 min), (max. 19 m 50 s)

■ Soft carry case para sa instrumento at mga lead

■ Mabilis na pagsisimula at buong gabay sa gumagamit

■ Pag-lock ng HV insulated plugs para sa karagdagang kaligtasan

■ Pinipigilan ng mga shutter sa mga terminal ang hindi sinasadyang pagpasok ng dumi at iba pang mga bagay

MGA ESPISIPIKASYON

Saklaw ng pagkakabukod	0.1 MÎ© hanggang 2 TÎ©
Mga nominal na boltahe ng pagsubok	250 V, 500 V, 1000 V, 2500 V, 5000 V
Katumpakan ng boltahe ng terminal
	pagsubok boltahe
	â¥1000 V 0... 5% ng nominal pagsubok boltahe
Katumpakan ng pagkakabukod	±5% ±3 digit
Maikling circuit kasalukuyang	5 mA ±0.5 mA
Katumpakan ng Voltmeter	±2%rdg±3dgt
Power supply	8 x LR6/AA na baterya
Saklaw ng temperatura ng pagpapatakbo at halumigmig
	- 20°C hanggang 45°C
Halumigmig	80% RH
Saklaw ng temperatura at halumigmig ng imbakan
	-20 °C hanggang 60 °C
Proteksyon sa kaligtasan	Insulation Cat III 600 V
Tandaan	Ang error sa serbisyo na may nakasaad na mga limitasyon sa kapaligiran ay dalawang beses na intrinsic na error
EMC	Naaayon sa IEC 61326-1:2013
Mga sukat	177 mm x 226 mm x 100 mm
Timbang	1.9 kg (kasama ang baterya)

VS-3121

Ang VS-3121Polarization Index ng Transformeray idinisenyo para sa mga aplikasyon ng pagsubok sa Elektrikal at Pang-industriya, kung saan ang mga boltahe ng operasyon ay lumampas sa 1000 V at kinakailangan ang mas mataas na mga boltahe ng pagsubok sa pagkakabukod.

Hindi tulad ng VS-3121A, nag-aalok ang VS-3121 ng mga fixed range na boltahe na 50 V, 100V, 250 V, 500 V, 1000 V at 2500 V.

Kinakailangan ang kagamitan na may mga operating voltage na higit sa 1 kVPolarization Index ng Transformers sa mga boltahe sa itaas ng 1 kV. Sa ubod ng mataas na boltahe na pagsubok, ang aming 5/10/15 kV na mga unit ay kayang bayaran ang pinakamataas na antas ng kalidad ng pagsubok kasama ang pangunahing kaligtasan, kaginhawahan at portable.

Para sa kumpletong kakayahan sa pagsubok ng pagkakabukod ng lahat ng mataas na kapital

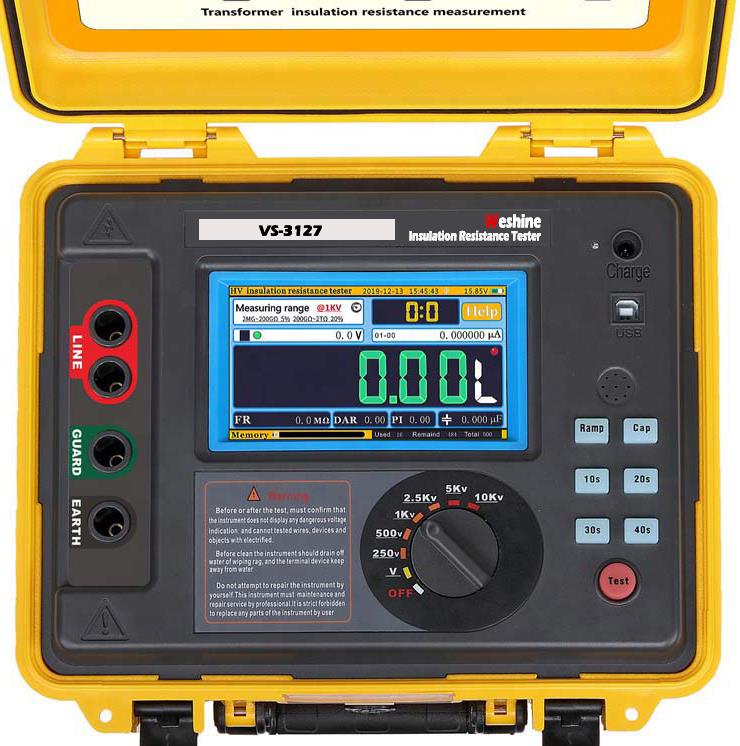

VS-3127

Ang VS-3127Polarization Index ng Transformernag-aalok ng kakayahang magsagawa ng tumpak na mga sukat ng paglaban sa pagkakabukod hanggang sa 15 kV test voltage na may pinakamataas na resistensya na 30 TÎ©. Ang katumpakan ng pagsukat ng paglaban ay ± 5 % mula 1 MÎ© hanggang 3 TÎ©!

Para sa mga utility at kumpanya ng serbisyo ang VS-3127 ay isang all-around tester na may kakayahang umangkop at kakayahan sa pag-proofing sa hinaharap. Ang Weshine VS-3127 ay idinisenyo upang gumana saan ka man nagtatrabaho.

Ang output rate na boltahe ay max na umabot sa 7 gears (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Max short circuit kasalukuyang 7mA

Insulation resistance test (IR), polarization index testï¼PI), dielectric absorption ratio test(DAR). Ramp test mode (RAMP), filtered resistance test mode (FR). *Pagsusuri sa Kapasidad (Cap.).

Voltage monitor function, awtomatikong sinusubaybayan ang live na boltahe ng sinusukat

BAKIT MAGSUSULIT SA 15 KV?

Ang 5 kV hanggang 15 kV ay triple test current - mapipigilan nito ang negatibong test current sa pagkakaroon ng mataas na ingay.

Tinukoy ang 15 kV para sa mga asset na 35,000 V hanggang 69,000 V batay sa NETA ATS 2007.

Ang mga motor na higit sa 34,500 V ay dapat masuri sa 15 kV batay sa NETA ATS 2007.

MGA ESPISIPIKASYON

Saklaw ng pagkakabukod	0.1 MÎ© hanggang 30 TÎ©
Mga nominal na boltahe ng pagsubok	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15kV
Katumpakan ng boltahe ng terminal
	ï¼5%ï½10%ï¼±10V
Katumpakan ng pagkakabukod	1 MÎ© hanggang 3 TÎ©, ±5% ±3 digit
	ï¼3 TÎ©, ±20% ±3 digit
Maikling circuit kasalukuyang	â¥7 mA ±0.5 mA
Ramp test mode	±2%rdg±3dgt
Power supply	Umakyat sa preset na boltahe sa pamamagitan ng pagsubok sa 10% stepped size ng preset na boltahe
Saklaw ng temperatura ng pagpapatakbo at halumigmig
	- 20°C hanggang 50°C
Halumigmig	80% RH
Saklaw ng temperatura at halumigmig ng imbakan
	-25 °C hanggang 65 °C
Pagsubok sa boltahe	AC/DC:0Vï½1000V, Katumpakan: ±5%rdg±3V
Pagsubok sa kapasidad	10nFï½25uF, Katumpakan: ±10%rdg±10nF
Kasalukuyang pagsubok	0.01nAï½7mA, Katumpakan: ±5%rdg±0.5nA
Proteksyon sa kaligtasan	Insulation Cat III 600 V
Tandaan	Ang error sa serbisyo na may nakasaad na mga limitasyon sa kapaligiran ay dalawang beses na intrinsic na error
EMC	Naaayon sa IEC 61326-1:2013
Mga sukat	280 mm x 260 mm x 160 mm
Timbang	4.9 kg (kasama ang baterya)

Mga seleksyon

Si Weshine ay may 8 taong karanasan partikular para sa pakikitungo sa kumpletong hanay ng Electrical Equipment. Sa kasalukuyan, iba-iba na ang naimbento ni WeshinePolarization Index ng Transformerpara sa bawat hakbang tulad ng ipinapakita bilang form:

IMPORMASYON SA PAG-ORDER PARA SAPolarization Index ng TransformerS
Pusa. Hindi.	Max Test Boltahe	Max na Saklaw ng Pagsubok	IR/PI/DAR	RAMP	FR	Takip.
VS-3121	2.5 kV	100 GÎ©	√
VS-3121A	5.0 kV	20 TÎ©	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√
VS-3126	10.0 kV	20 TÎ©	√	√	√
VS-3126A	10.0 kV	20 TÎ©	√	√	√	√
VS-3127	15.0 kV	30 TÎ©	√	√	√	√

Batay sa mga isyu sa Supply Chain: Mangyaring makipag-ugnayan sa iyong gustong Awtorisadong Weshine Distributor para sa kasalukuyang pagpepresyo at mga oras ng lead.
