Winding Resistance Test ng Transformer

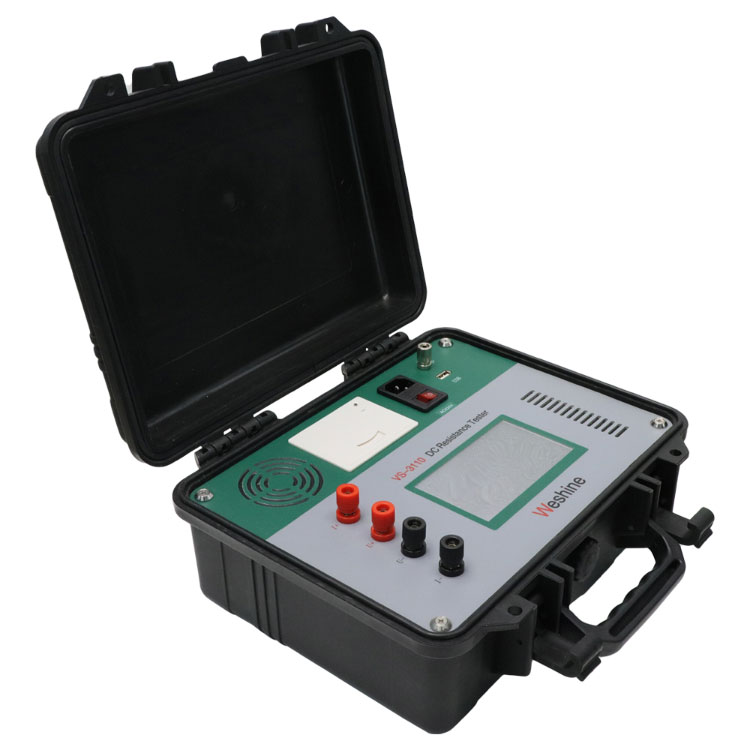

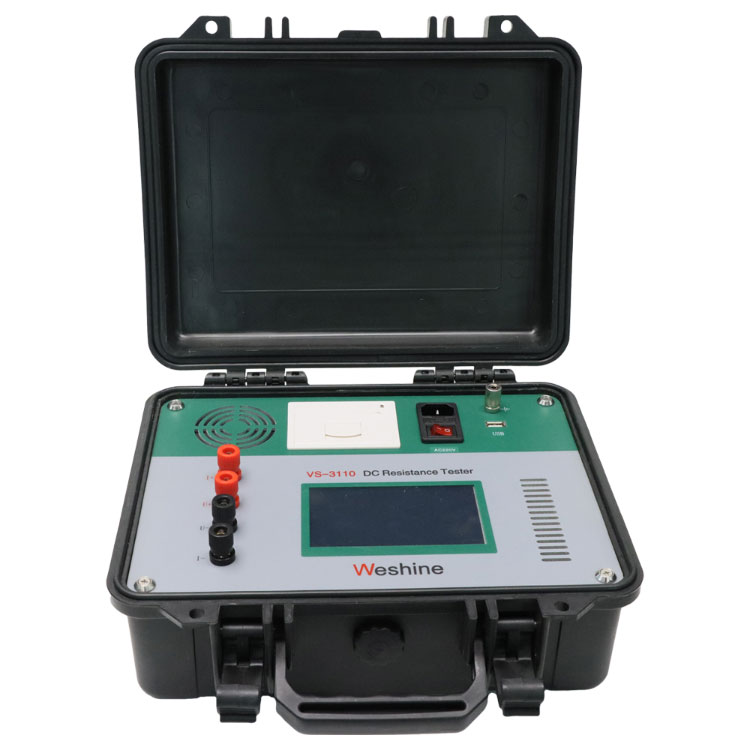

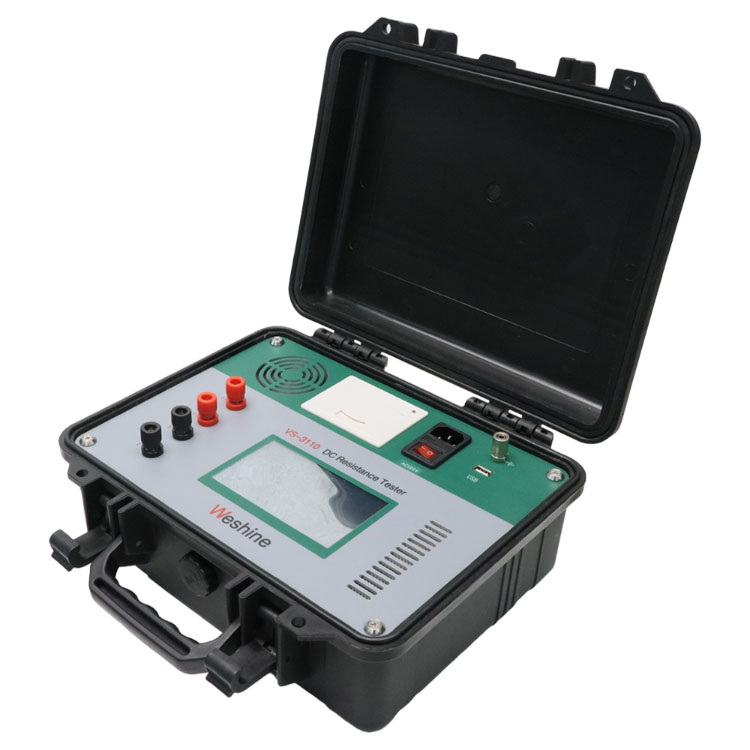

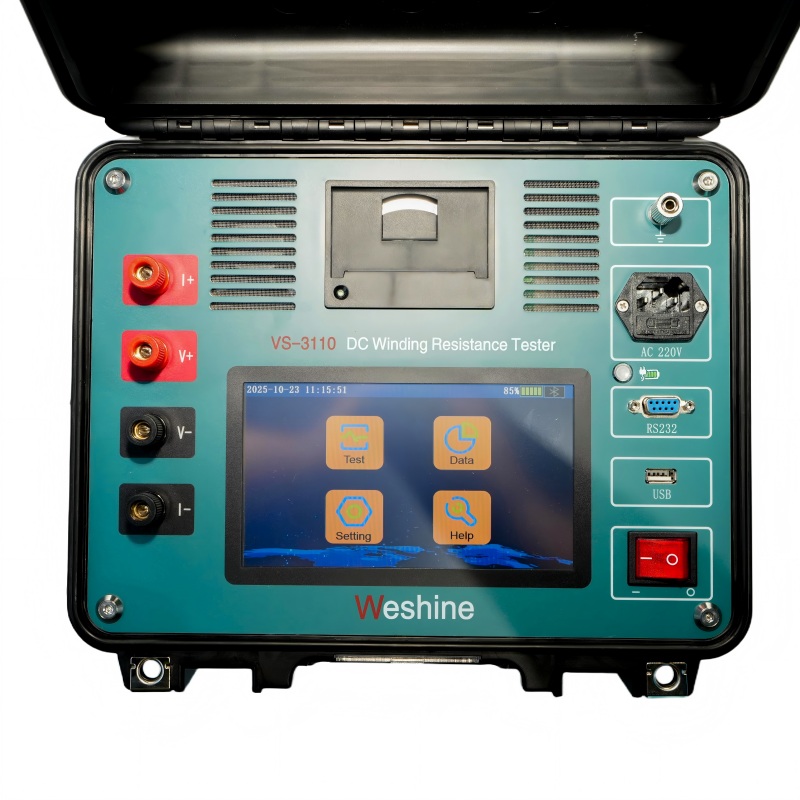

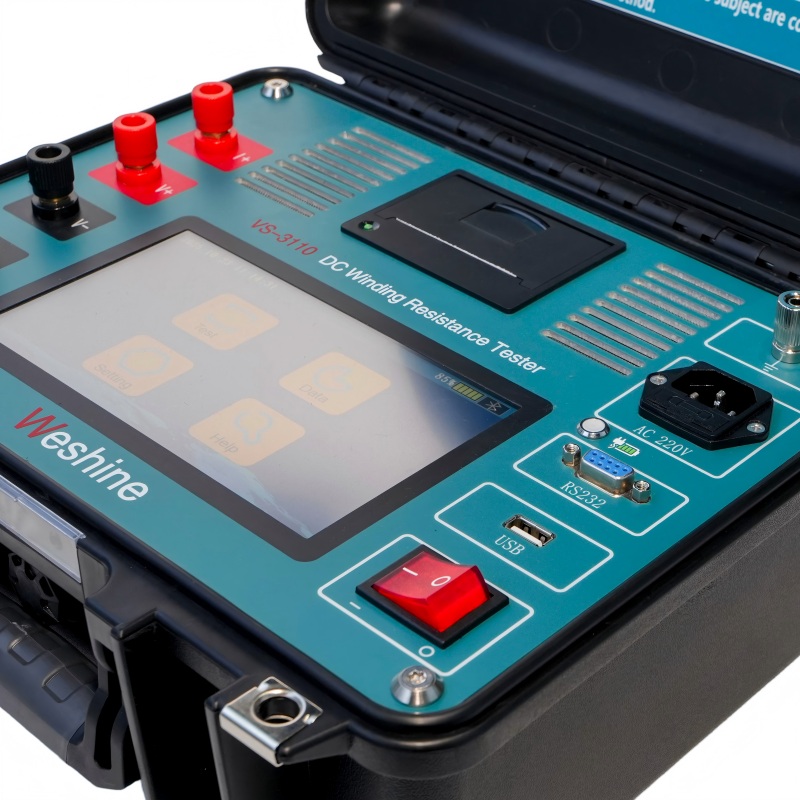

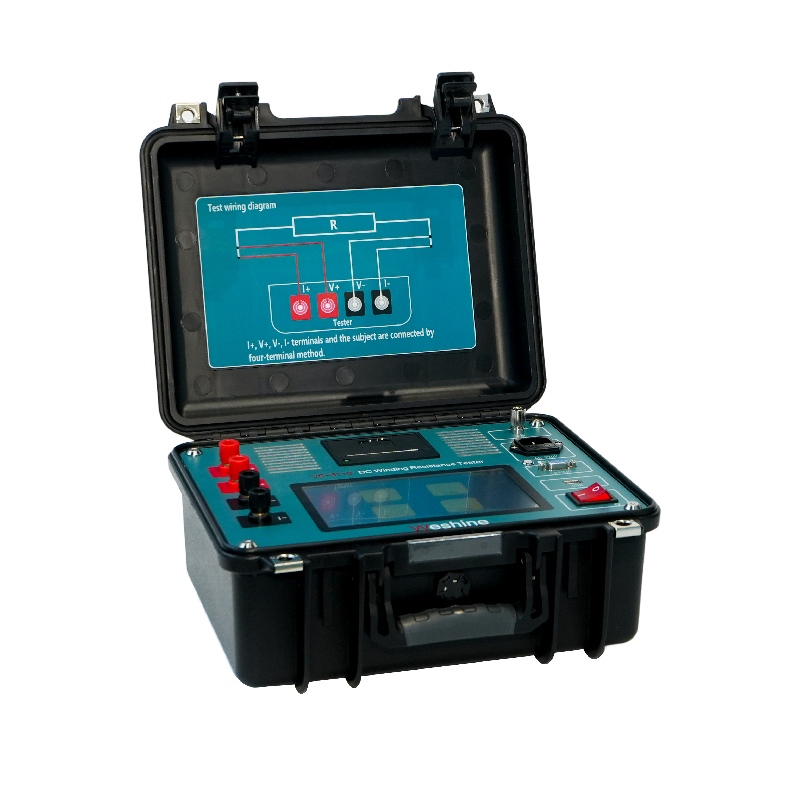

Ang Weshine, isang propesyonal na tagagawa sa China, ay nagbibigay ng VS-3110 Transformer Winding Resistance Tester ay isang propesyonal na instrumento sa pagsubok ng elektrikal na idinisenyo para sa tumpak na pagsubok sa paglaban sa paikot-ikot na transpormador. Kilala rin bilang Transformer DC Resistance Tester o Transformer Ohmmeter, ang instrumento na ito ay binuo para sa pagsukat ng resistensya ng iba't ibang magnetic windings at low-resistance electrical connections.

Ang transformer winding resistance test ay isang mahalagang diagnostic method na ginagamit para i-verify ang electrical condition ng transformer windings, suriin ang internal connections, at suriin ang integridad ng tap changers. Sa pamamagitan ng tumpak na pagsukat ng mga halaga ng resistensya ng DC, matutukoy ng mga inhinyero ang mga potensyal na problema na nauugnay sa mga paikot-ikot na koneksyon at mga kondisyon ng konduktor sa panahon ng paggawa, pag-install, pagkomisyon, at pagpapanatili ng transpormer.

Bakit Mahalaga ang Transformer Winding Resistance Testing?

Ang pagsubok sa resistensya ng paikot-ikot ng transformer ay isa sa pinakamahalagang nakagawiang pagsusuri sa kuryente na ginagamit upang i-verify ang integridad ng paikot-ikot, makita ang mga maluwag na koneksyon, tukuyin ang mga depekto ng tap changer, at suriin ang mga kondisyon ng konduktor.

Sa pamamagitan ng paghahambing ng mga halaga ng paglaban sa pagitan ng mga yugto at mga makasaysayang talaan ng pagpapanatili, matutukoy ng mga inhinyero ang mga abnormalidad bago sila maging mga pagkabigo ng transpormer.

Kasama sa mga karaniwang isyung nakita ang:

Maluwag na paikot-ikot na mga koneksyon

Mga napinsalang tap changer

Mahina brazed joints

Pinaikling paikot-ikot na mga liko

Mga konduktor na tumatanda

Mataas na paglaban sa pakikipag-ugnay

Mga Pangunahing Tampok

1. Tumpak na Pagsukat ng Resistensiya sa Paikot-ikot na Transformer

Ang VS-3110 ay espesyal na idinisenyo para sa tumpak na pagsukat ng resistensya ng DC ng mga windings ng transpormer. Sa saklaw ng pagsubok na 200 μΩ hanggang 50 kΩ at katumpakan ng pagsukat na ±0.2%, nagbibigay ito ng maaasahang data ng paglaban para sa inspeksyon at pagpapanatili ng transpormer.

2. 10 Isang Pagsubok Kasalukuyang Output

Nagbibigay ang instrumento ng pinakamataas na kasalukuyang output na 10 A, na nagpapagana ng matatag na pagsukat ng paglaban para sa mga aplikasyon ng paikot-ikot na transpormer.

Ang naaangkop na kasalukuyang pagsubok ay nakakatulong na makakuha ng tumpak na mga halaga ng paglaban at sumusuporta sa mahusay na mga pamamaraan ng pagsubok para sa iba't ibang uri ng mga electrical windings.

3. Dalawahang Potensyal na Pagsukat ng Input

Ang dobleng potensyal na input function ay nagbibigay-daan sa tester na sukatin:

Dalawang pangunahing windings

Dalawang pangalawang paikot-ikot

Isang pangunahing paikot-ikot at isang pangalawang paikot-ikot

Pinapabuti ng disenyong ito ang kahusayan sa pagsubok sa pamamagitan ng pagpapagana ng sabay-sabay na mga function ng pagsukat.

4. Dual Reading at Dual Injection Function

Ang dual reading at dual injection function ay nagbibigay ng isang praktikal na paraan ng pagsubok para sa mga inhinyero na kailangang kumpletuhin ang paikot-ikot na pagsukat ng resistensya nang mahusay.

Nakakatulong ito na mapabuti ang pagiging produktibo sa pagsubok sa field habang pinapanatili ang katumpakan ng pagsukat.

10 Isang Transformer Resistance Tester para sa Winding Resistance Pagsubok ng Transformer

Ang 10 Isang Transformer Resistance Tester, tinatawag ding Transformer DC Resistance Tester o Transformer Ohmmeter, na ginawa para sa paikot-ikot pagsubok ng paglaban ng transpormer, ay isang line-operated, field-portable instrumentong partikular na idinisenyo upang ligtas at tumpak na sukatin ang paglaban ng lahat ng uri ng magnetic windings. Sinusubukan nito ang mga transformer, umiikot motor windings, shunt reactors, at mababang pagsukat ng resistensya ng mga koneksyon, mga contact, at control circuit.

Ang dobleng potensyal na input ay maaaring masukat ang paglaban ng dalawang pangunahing windings, dalawang pangalawang windings o isang pangunahing at isang pangalawang paikot-ikot sa parehong oras. Itong dalawahang pagbabasa at dalawahang iniksyon Ang function ay isang epektibong paraan upang makumpleto ang pagsusulit sa oras.

Weshine®Winding Resistance Test ng TransformerParameter (Pagtutukoy)

Karaniwang Aplikasyon

Ang layunin ng Weshine®  Winding Resistance Test ng Transformeray:

-Suriin ang integridad ng paikot-ikot na transpormer

-Suriin ang integridad ng tap changer (kung kahit ano)

-Suriin ang mga panloob na koneksyon

-Kalkulahin ang pagkawala ng konduktor na dulot ng DC paglaban (p=I²R)

Ang pagtutukoy ng bawat transpormer ay matukoy sa pamamagitan ng uri ng pagsubok, regular na pagsubok, espesyal na pagsubok at iba pang mga pagsubok.

Mga seleksyon

Si Weshine ay may 8 taong karanasan partikular para sa pakikitungo sa kumpletong hanay ng Electrical Equipment. Sa kasalukuyan, mayroon si Weshine nag-imbento ng iba't ibang Transformer Resistance Tester tulad ng ipinapakita bilang form:

Batay sa mga isyu sa Supply Chain: Mangyaring makipag-ugnayan sa iyong gustong Awtorisadong Weshine Distributor para sa kasalukuyang pagpepresyo at lead times.

Mga Sertipiko ng Kalidad

Palagi kaming naniniwala na ang lahat ng tagumpay ng ang aming kumpanya ay direktang nauugnay sa kalidad ng mga produkto na aming ibinibigay. Paikot-ikot Ang pagsubok ng paglaban ng transpormer ay nakakatugon sa pinakamataas na mga kinakailangan sa kalidad na tinukoy sa ISO9001, ISO14000:14001 na mga alituntunin at ang aming mahigpit na sistema ng kontrol sa kalidad.

Pagpapadala

Para sa karagdagang impormasyon sa Weshine's Mga Solusyon sa Serbisyo, makipag-ugnayan sa aming 24/7 online na sales representative para makakuha ng mga quote galing kay Weshine.
