TTR Test ng Transformer

Inimbento ng Weshine® ang Turns Ratio Tester para sa pagsubok ng TTR Test of Transformer na may CE certificate, mataas na kalidad at katumpakan, Inimbento at ginawa ayon sa pambansang pamantayan, kumpletong solusyon sa pagsubok ng kuryente na magagamit. Makipag-ugnayan sa amin para sa higit pang mga detalye ng Turns Ratio Tester para sa pagsubok ng TTR Test ng Transformer mula kay Weshine!

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Weshine

Ang ratio ng pagbabagong-anyo ng isang transpormer ay katumbas ng bilang ng mga pagliko ng pangunahing paikot-ikot na hinati sa bilang ng mga pagliko ng pangalawang paikot-ikot. Ang ratio ng transpormer ay nagbibigay ng nais na pagganap ng transpormer at ang kaukulang boltahe na kinakailangan ng pangalawang paikot-ikot.

Kung ang pangalawang boltahe ay kinakailangan na mas mababa kaysa sa pangunahing boltahe - isang step-down na transpormer - ang pangalawang paikot-ikot ay dapat magkaroon ng mas kaunting mga liko kaysa sa pangunahin at kabaligtaran para sa isang step-up na transpormer; kapag binabawasan ng ratio ng transpormer ang boltahe, pinatataas nito ang kasalukuyang at vice versa, Samakatuwid, ang boltahe at kasalukuyang ratio ng isang perpektong transpormer ay direktang nauugnay sa ratio ng pagbabagong-anyo.

Sa kasamaang palad, ang mga transformer ay hindi perpekto, sa isang tunay na transpormer ang boltahe o kasalukuyang mga ratio ay maaaring hindi tumugma sa mga pisikal na ratio ng transpormer dahil sa iba't ibang pagkalugi ng kuryente tulad ng sa iron core ng transpormer (hysteresis at eddy current losses) at tanso . pagkalugi (dahil sa paglaban ng pangunahin at pangalawang windings); samakatuwid, sinusubukan ng mga tagagawa na magdisenyo ng mga transformer upang mabawasan ang mga pagkalugi na ito para sa maximum na kahusayan sa buong pagkarga, ang conversion ng kuryente sa itaas ng 95%, kaya nagbibigay ng pagkakaiba na hindi hihigit sa 5% mula sa ratio ng boltahe ng transformer/turn ratio.

Inimbento ni Weshine ang transformer turns ratio test, o TTR test, para sa pagsukatTTR Test ng Transformerat kinukumpirma na ang transpormer ay may tamang ratio ng mga pangunahing pagliko sa pangalawang pagliko. Ang wastong paggamit sa pagsusulit na ito ay makakatulong upang matukoy ang pagganap ng tap changer, mga shorted turn, open windings, maling koneksyon sa winding at iba pang mga pagkakamali sa loob ng mga transformer. Ang hanay ng mga TTR tester ng Weshine ay matatag upang makayanan ang malupit na mga kondisyon kung saan sinusuri ng ilang transformer. Kasama sa hanay ang iba't ibang feature para pasimplehin at pabilisin ang pagsubok pati na rin ang mga 3 phase TTR tester at PT at CT TTR tester.

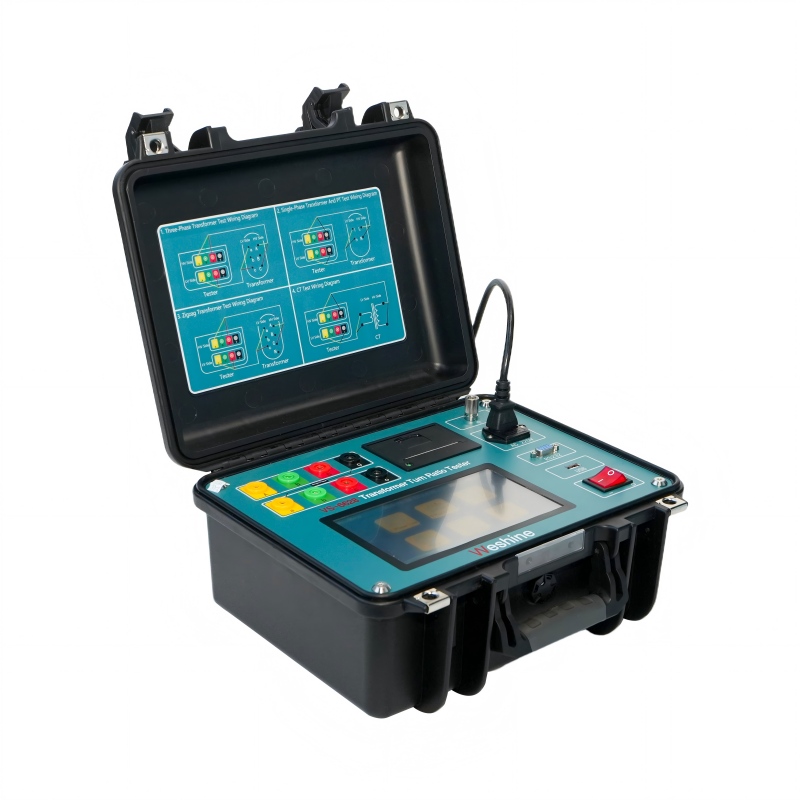

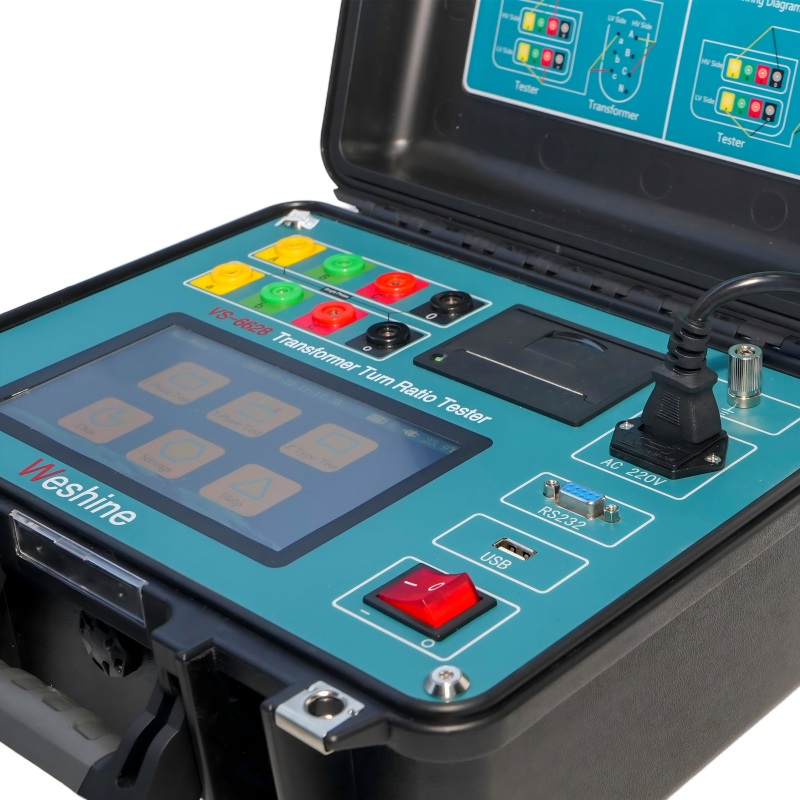

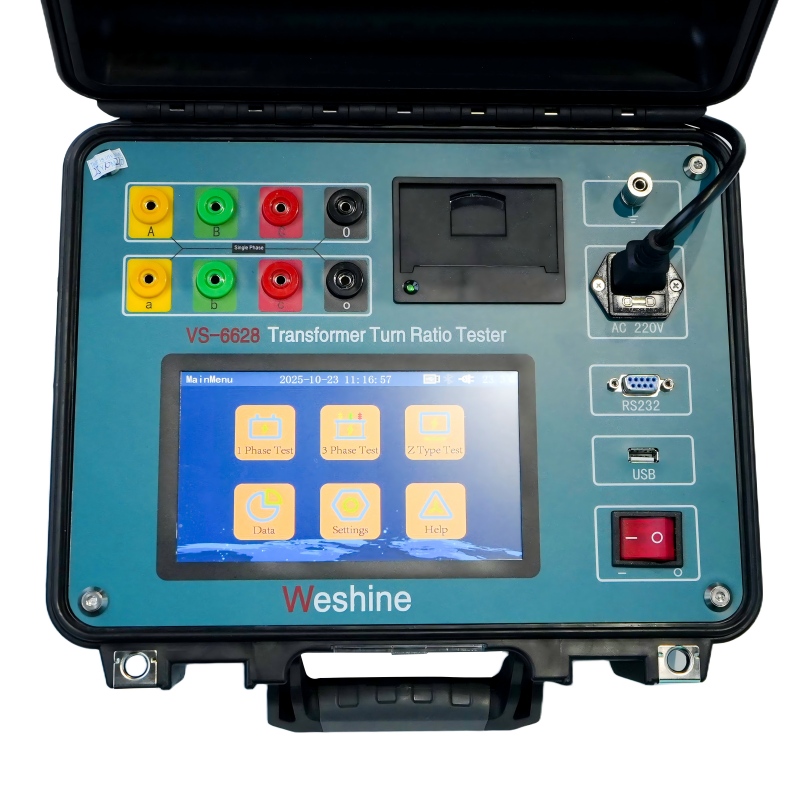

Ang VS-6628 Series ng three-phase transformer turns ratio test set ay idinisenyo upang sukatin ang turns ratio ng power, instrument, at distribution transformer sa isang substation o manufacturing environment. Ang masungit at matatag na disenyo ay ginagawang angkop ang mga instrumentong ito para sa paggamit sa iba't ibang malupit na kapaligiran. Ang aming mga lead ay espesyal na idinisenyo upang magbigay ng kinakailangang flexibility na kailangan sa malamig na panahon.

Ngunit dahil ang mga transformer ay napapailalim sa iba't ibang mga stress at pagbabago, parehong elektrikal at mekanikal, sa panahon ng kanilang buhay, ang tamang ratio ng pagliko ng transpormer ay dapat suriin bago ang transpormer ay ilagay sa serbisyo at sa panahon ng iba't ibang mga iskedyul ng pagpapanatili, narito ang Transformer Turns Ratio Tester Samakatuwid, ang mga ratio ng pagliko na sinusukat gamit ang iba't ibang mga transformer turns ratio test kit (mga TTR device) ay kinabibilangan ng mga pagkalugi na kadalasang naroroon sa mga transformer, na nagreresulta sa mga ratio ng pagliko na naiiba sa pisikal na bilang ng mga pagliko, ngunit sumasalamin sa aktwal na mga ratio ng boltahe na inaasahan ng mga tagagawa at user , o ang ratio ng isang tunay na transpormer ng kapangyarihan transpormer.

Weshine

IMPORMASYON NG PRODUKTO
pangalan ng Produkto	TURNS RATIO TESTER PARA SA PAGSUBOK TTR Test ng Transformer
Numero ng Modelo	VS-6628	Saklaw ng Pagsubok	0.9 ~ 10000
Katumpakan	0.2%	Mga sertipiko	CE; EMC; LVD; ISO;
Karaniwang Aplikasyon	Ang mga pagsubok ay nagiging ratio, phase displacement at polarity.
Mga Tulong sa Pagkilala
Mga sukat	345 x 295 x 175 mm	Timbang	5 kg

Mga seleksyon

Si Weshine ay may 8 taong karanasan partikular para sa pakikitungo sa kumpletong hanay ng Electrical Equipment. Sa kasalukuyan, nag-imbento si Weshine ng iba't ibang turns ratio tester para sa pagsubokTTR Test ng Transformertulad ng ipinapakita bilang form:

IMPORMASYON SA PAG-ORDER PARA SA TURNS RATIO TESTER PARA SA PAGSUBOKTTR Test ng Transformer
Pusa. Hindi.	Saklaw ng Pagsubok	Katumpakan	Resolusyon	Mga sukat (mm)	Timbang (kg)
VS-6628	0.9 hanggang 10000	0.2%	0.0001 min	345 x 295 x 175	5
VS-6629	0.9 hanggang 10000	0.1% (0.9 hanggang 500) 0.2% (500 hanggang 3000) 0.3% (3000 hanggang 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 pataasï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0.9 hanggang 10000	0.1% (0.9 hanggang 2000) 0.3% (2000 hanggang 10000)	0.0001 min	360 x 280 x 160	6
VS-6628T	0.8 hanggang 10000	0.1% (0.8 hanggang 3000) 0.2% (3000 hanggang 10000)	0.0001 min	320 x 240 x 130	3
VS-6628A	0.9 hanggang 10000	0.1% (0.9 hanggang 500) 0.2% (500 hanggang 3000) 0.3% (3000 hanggang 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 pataasï¼1ï¼	246 x 156 x 62	1.7

Batay sa mga isyu sa Supply Chain: Mangyaring makipag-ugnayan sa iyong gustong Awtorisadong Weshine Distributor para sa kasalukuyang pagpepresyo at mga oras ng lead.

Mga Sertipiko ng Kalidad

Palagi kaming naniniwala na ang lahat ng tagumpay ng aming kumpanya ay direktang nauugnay sa kalidad ng mga produktong ibinibigay namin. Ginagawang ratio tester para sa pagsubokTTR Test ng Transformermatugunan ang pinakamataas na kinakailangan sa kalidad na tinukoy sa ISO9001, ISO14000:14001 na mga alituntunin at ang aming mahigpit na sistema ng kontrol sa kalidad.
