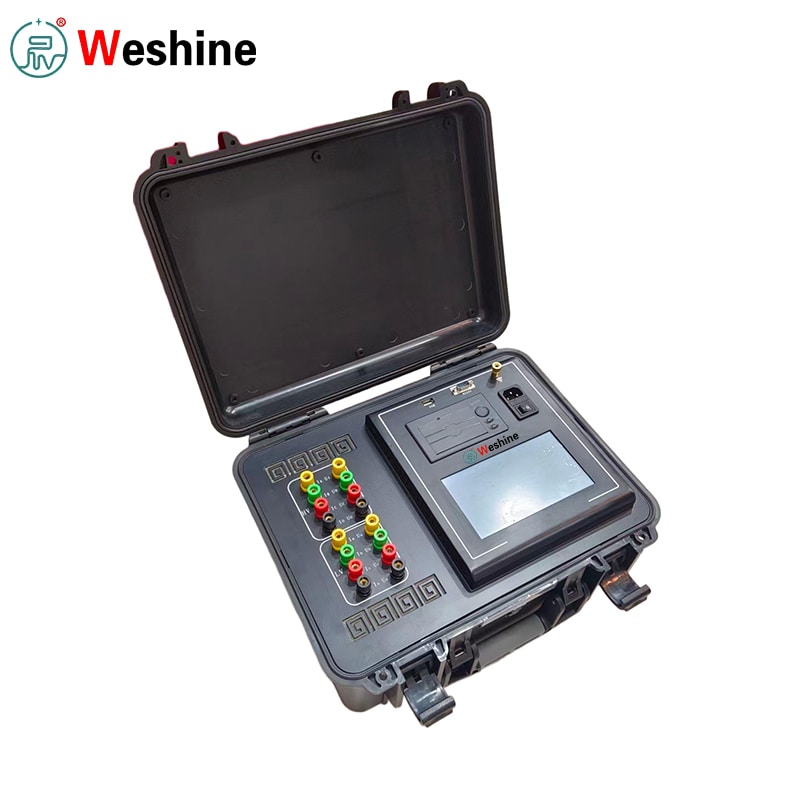

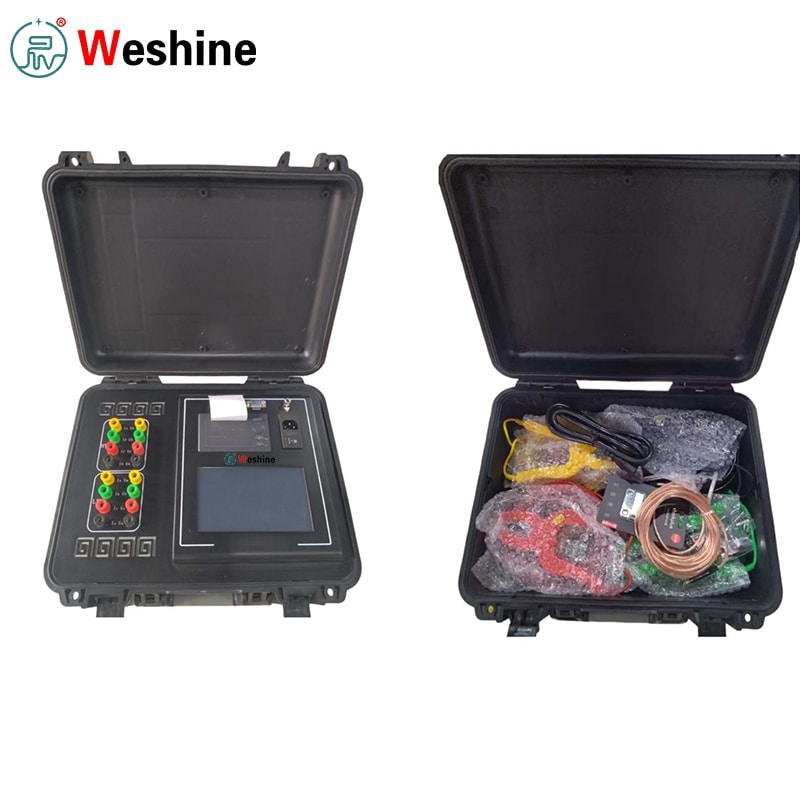

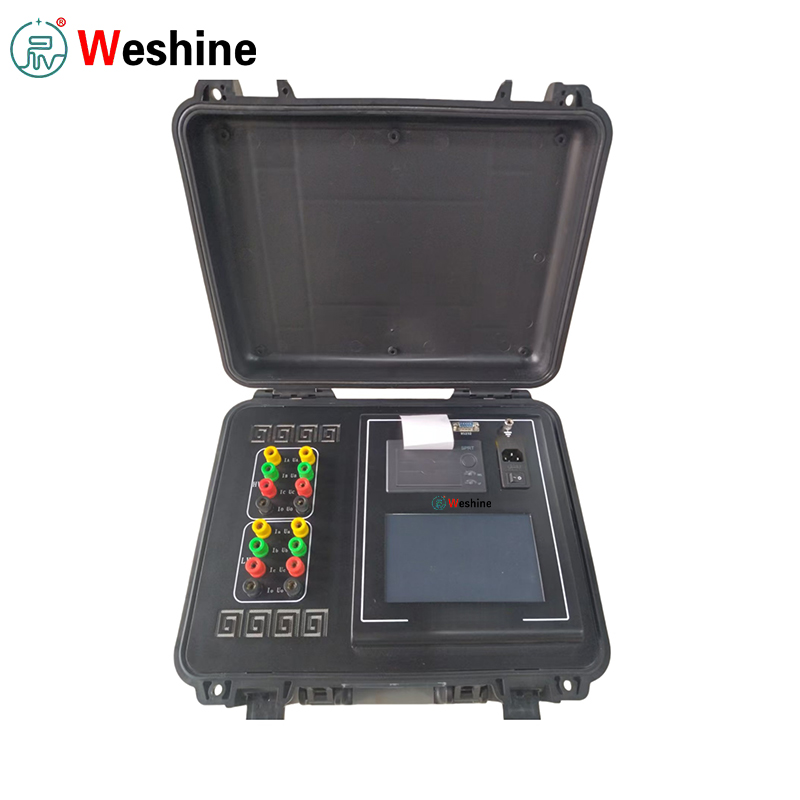

Transformer DC Resistance At Turns Ratio 2 In 1 Tester

Ang Weshine, isang propesyonal na tagagawa mula sa China, ay nagbibigay ng mataas na kalidad na Transformer DC Resistance And Turns Ratio 2 In 1 Tester, na nagsasagawa ng dalawang pangunahing pamamaraan ng pag-verify para sa mga power transformer: winding DC resistance test at turns ratio test.

● Mga pagsusuri sa paglaban ng DC:mahinang contact point, paikot-ikot na mga panloob na depekto, tap-changer malfunctions, maluwag na koneksyon at hindi balanseng phase-to-phase resistance.

● Pagsubok ng ratio ng turn:nagpapatunay kung ang aktwal na ratio ng transformer, posisyon ng pag-tap at pangkat ng vector ay tumutugma sa nameplate at mga detalye ng disenyo.

Pinagsasama ng parehong kritikal na pag-andar ng pagsubok sa loob ng isang instrumento. Hindi na kailangan ng mga field crew na maghatid ng dalawang magkahiwalay na tester. Kapag na-hook up na ang mga high-voltage at low-voltage na test lead, maraming test item ang maaaring kumpletuhin nang walang paulit-ulit na pagbabago sa mga wiring.

Pagsukat ng paglaban ng DC

Para sa pagsukat ng resistensya ng DC, pinapagana ng unit ang tatlong-phase na sabay-sabay na pagsubok kasama ng awtomatikong magnetization.

● Para sa star-configured windings na may neutral point, A0, B0 at C0 phase resistance ay maaaring makuha nang sabay-sabay upang paikliin ang pangkalahatang mga ikot ng pagsubok.

● Kapag sinusuri ang three-phase five-limb transformer na may mga panloob na koneksyon sa delta, ang built-in na automatic excitation mode ay higit na nagpapalakas ng kahusayan sa pagsubok sa mga low-voltage na panig.

Mga Resulta ng Pagsusuri at Proteksyon

Ang mga resulta ng pagsubok para sa mataas na boltahe, katamtamang boltahe at mababang boltahe na paikot-ikot ay maaaring ipakita at i-print nang direkta sa site.

● Awtomatikong kino-compute ang hindi balanseng three-phase resistance.

● Naglalabas ng mga pagbabasa ng resistensya na na-convert sa na-rate na temperatura.

● Nagbibigay ng kumpleto at handa na pag-audit ng mga talaan ng pagsubok ng transformer.

● Ang komprehensibong back-EMF na proteksyon ay nag-iingat sa mga operator sa panahon ng paglabas ng resistensya ng DC at paghawak ng test lead.

Pagsukat ng Ratio ng Pagliko

Sa pagsukat ng turns ratio, sinusuportahan ng Transformer DC Resistance at Turns Ratio 2 in 1 Tester ang parehong single-phase at awtomatikong three-phase winding test.

● Pinipili ng mga operator ang kaukulang grupo ng koneksyon ng transpormer.

● Sinusukat ang halaga ng ratio, error sa ratio at mga parameter ng koneksyon-grupo sa mga bahagi ng AB, BC at CA.

● Ang pagsukat ng single-phase turns ratio ay maaaring matapos sa humigit-kumulang 15 segundo gaya ng nakadokumento sa opisyal na manwal.

Operasyon at Pamamahala ng Data

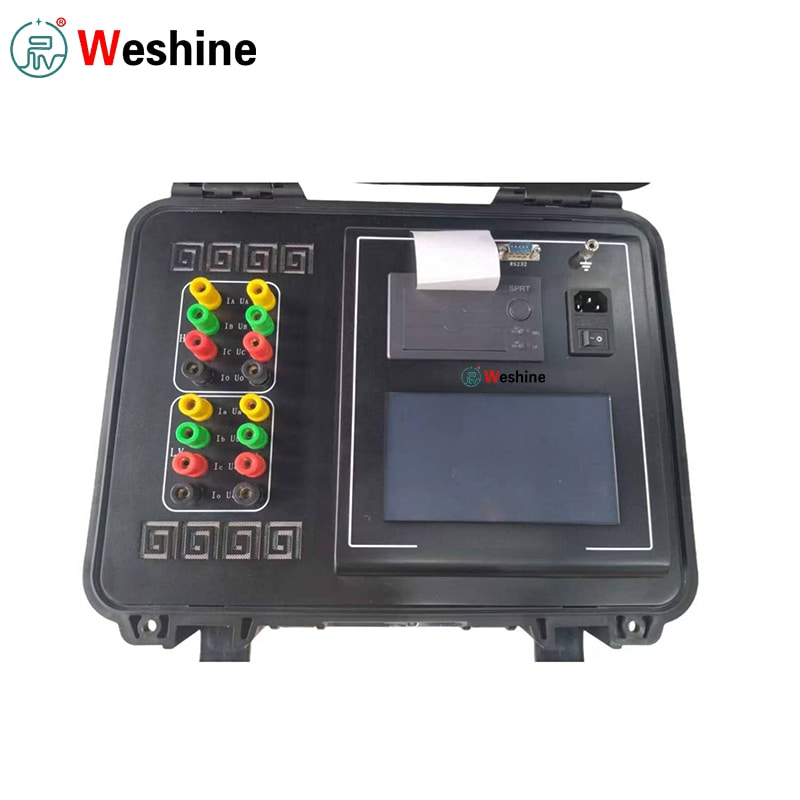

Gumagana ang pakikipag-ugnayan ng user sa isang 7-pulgadang color touch LCD na may mga bilingual na Chinese-English on-screen na prompt.

● Ang mga ulat sa pagsubok ay maaaring mabuo kaagad sa pamamagitan ng naka-embed na micro printer.

● Maaaring i-save ang lahat ng dataset sa mga USB flash drive at ayusin ayon sa petsa ng pagsubok at serial number ng transformer.

● Sinasaklaw ng mga opsyon sa komunikasyon ng hardware ang mga nakahiwalay na interface ng RS232, Bluetooth at panloob na RS485 bus.

Mga Teknikal na Parameter

Gabay sa Produkto

Bago paandarin ang Transformer DC Resistance at Turns Ratio na 2 sa 1 na Tester, kumpirmahin na ang target na transformer ay ganap na na-de-energised, ligtas na na-discharge at maayos na naka-ground. Palaging ikonekta ang terminal ng proteksiyon ng instrumento sa lupa bago ikabit ang anumang mga test clip.

Para sa pagsubok sa DC resistance, ikabit ang mataas na boltahe at mababang boltahe na kasalukuyang-potensyal na clip sa mga kaukulang bushing ng transformer. Para sa mga two-winding transformer, wire terminals A, B, C, O at a, b, c, o na sumusunod sa mga wiring schematics. Para sa mga single-phase na transformer, ikonekta ang mga nauugnay na high-side at low-side na terminal ayon sa diagram. I-on ang tester na may supply ng AC 220 V. Mag-navigate sa pamamagitan ng mga touch-screen na menu upang mag-input ng transformer ID, winding material, test mode, kasalukuyang hanay, winding parameter at mga setting ng conversion ng temperatura, pagkatapos ay ilunsad ang DC resistance o pagsukat ng ratio ng mga liko.

Kapag nagpapatakbo ng mga turns ratio test, piliin ang tumpak na grupo ng koneksyon at impormasyon ng tap‑changer para matiyak ang tamang ratio, error at mga vector‑group na output. Kung ang reverse-polarity na koneksyon, short-circuit condition o wiring fault ay nakita, ihinto kaagad ang pagsubok at siyasatin ang lahat ng test lead bago ipagpatuloy ang trabaho. Sa pagkumpleto ng pagsubok, suriin ang mga pagbabasa sa screen. Mag-print ng mga hard-copy na ulat kapag kinakailangan, mag-imbak ng mga tala sa loob o mag-export ng mga dataset sa USB flash drive para sa pagsasama-sama ng ulat sa ibang pagkakataon.

Mga tampok

1、Sinusuportahan ang resistensya ng transformer DC at pinapalitan ang pagsubok ng ratio sa isang instrumento.

2, Sinusukat ang tatlong-phase na resistensya ng DC nang sabay-sabay.

3, Sinusukat ang ratio ng transformer, error sa ratio, at pangkat ng vector.

4, Nagbibigay ng awtomatikong magnetization para sa pagsubok sa paglaban ng DC.

5、Nagbibigay ng awtomatikong paraan ng paggulo para sa panloob na delta-connected three-phase five-limb transformer.

6、Awtomatikong kinakalkula ang hindi balanseng paglaban sa tatlong yugto.

7、Nagpapakita at nagpi-print ng high-voltage, medium-voltage, at low-voltage winding test data.

8、Kinakalkula ang mga halaga ng paglaban na na-convert sa na-rate na temperatura.

9、Sinusuportahan ang single-phase at three-phase transformer ratio measurement.

10、Nakikita ang mataas na boltahe at mababang boltahe na reverse na koneksyon sa panahon ng pagsubok ng ratio.

11、Natutukoy ang mga kondisyon ng short-circuit ng transformer at inter-turn short-circuit habang sinusuri ang ratio.

12, May kasamang komprehensibong proteksyon sa likod ng EMF.

13, Nagbibigay ng 7-pulgadang color touch-screen na operasyon.

14、May kasamang built-in na micro printer para sa mga ulat sa pagsubok sa field.

15, Sinusuportahan ang USB storage para sa panlabas na pag-backup ng data.

16, Nagbibigay ng nakahiwalay na RS232 na komunikasyon at Bluetooth na komunikasyon.

17, May kasamang Chinese at English na mga prompt sa menu.

Mga Sitwasyon ng Application

Ang Transformer DC Resistance and Turns Ratio 2 in 1 Tester ay nagsisilbi sa mga transformer manufacturer para sa pre-shipment validation ng winding DC resistance, phase unbalance, turns-ratio error at vector group. Natutugunan ng isang solong unit ang dalawang mandatoryong kinakailangan sa factory-test at pinapasimple ang paghahanda ng kagamitan at mga workflow ng dokumentasyon ng pagsubok para sa mga production team.

Para sa mga power utilities at substation operator, ang diagnostic tester na ito ay nalalapat sa bagong-unit na pag-install, hand-over na pagtanggap, naka-iskedyul na pagpapanatili at pag-troubleshoot ng fault. Inilalantad ng data ng paglaban sa paikot-ikot ang potensyal na pagkasira ng contact sa tap‑changer at abnormal na paglihis ng paglaban sa bahagi; ang mga resulta ng turns-ratio ay nagpapatunay sa posisyon ng pag-tap at kawastuhan ng pangkat ng koneksyon.

Sa loob ng mga workshop sa pagkukumpuni ng transformer, umaasa ang mga technician sa Tester na ito upang tasahin ang status ng winding pagkatapos ng rewinding, drying treatment o tap‑changer overhaul. Ang mga dataset ng pre-repair at post-repair resistance at turns-ratio ay maaaring ihambing upang i-verify na bumalik ang mga transformer sa katanggap-tanggap na kondisyon ng operating.

Para sa mga field commissioning crew, binabawasan ng all-in-one na disenyo ang dami ng kagamitang pansubok na dinadala sa mga site. Built-in printing, USB archiving at transformer‑ID-based data sorting ay bumubuo ng mahusay na structured na mga tala para sa mga dokumento ng pagtanggap ng proyekto at end-customer deliverable.

Mga aplikasyon

Ang Transformer DC Resistance & Turns Ratio 2‑in‑1 TTR Tester ay malawakang ginagamit ng mga OEM ng transformer, power utility operator, substation maintenance crew, electrical commissioning contractor, transformer repair workshop, industrial power department at high-voltage test service provider.

Kabilang sa mga karaniwang pagsubok na paksa ang mga power transformer, distribution transformer, single-phase at three-phase transformer, two-winding at three-winding transformer, star-connected windings, delta-connected windings, on-load tap-changing transformer, instrument mutual inductors, generators, electric motors at iba pang low resistance equipment.

Mga karaniwang alyas sa paghahanap sa industriya para sa overseas SEO at B2B sourcing: transformer diagnostic tester, DC winding resistance tester, transformer turns ratio tester, transformer TTR tester, transformer ratio at winding resistance tester, transformer vector group tester, instrumento sa pagsubok sa pagpapanatili ng transformer.

Kaso ng Customer

Ang isang contractor sa pagpapanatili ng transformer ay nangangailangan ng mas mataas na-efficiency distribution-transformer testing sa panahon ng substation power-outage window. Dati, ang kanilang field crew ay nagpapatakbo ng hiwalay na DC resistance tester at turns-ratio tester, na nagdulot ng madalas na paulit-ulit na pagbabago ng mga wiring at disjointed record-keeping para sa bawat unit ng transformer.

Sa pamamagitan ng pag-deploy ng Transformer DC Resistance at Turns Ratio 2 in 1 Tester all-in-one tester, parehong paikot-ikot na DC resistance at turns-ratio at vector‑group na mga pagsubok ay maaaring kumpletuhin gamit ang isang instrumento. Pagkatapos ng wastong pag-install ng earthing at lead, kinukuha ng mga technician ang three-phase winding resistance readings, sinusuri ang phase balance, pagkatapos ay magpatuloy sa turns-ratio at vector-group checks nang hindi muling niruruta ang mga test cable.

Sa isang pagtatalaga sa pagpapanatili, na-flag ng DC resistance output ang abnormal na phase deviation sa ilalim ng isang partikular na posisyon ng pag-tap. Pagkatapos ay ginamit ng team ang pinagsama-samang TTR function para i-cross-check ang setting ng tap at grupo ng koneksyon, na naglo-localize ng root cause sa may sira na tap‑changer contact. Ang mga naka-print na hard copy at USB-save na digital record ay direktang idinagdag sa mga opisyal na ulat sa pagpapanatili.

Ang pag-ampon sa pinagsamang tester na ito ay nabawas sa mga oras ng trabaho sa pag-setup sa site, pinahusay na pagkakapare-pareho ng data ng cross-test at pinakinis ang pangkalahatang mga daloy ng trabaho sa inspeksyon ng transformer para sa mga field-service technician.

FAQ

Q1: Para saan ang Tester na ito?

A1: Ito ay nagsasagawa ng transformer winding DC resistance measurement kasama ng transformer turns ratio at vector group verification.

Q2: Maaari bang subukan ng Tester na ito ang three-phase resistance sa parehong oras?

A2: Oo. Sinusuportahan nito ang sabay-sabay na three-phase DC resistance testing, na nag-aalok ng 10 A, 5 A at 1 A na mapipiling kasalukuyang saklaw.

Q3: Ano ang pinakamataas na kasalukuyang pagsubok ng DC resistance?

A3: Para sa individual-phase DC resistance testing, ang maximum na test current ay umabot sa 20 A.

Q4: Ano ang katumpakan ng pagsukat ng resistensya ng DC?

A4: Tinukoy ng opisyal na manual ang katumpakan ng pagsukat ng Class 0.2 na may 0.1 μΩ na resolution ng pagbabasa.

Q5: Ano ang hanay ng pagsukat ng transformer ratio?

A5: Ang saklaw ng pagsukat ng turns ratio ay sumasaklaw sa 1 hanggang 10000.

Q6: Masusukat ba nito ang pangkat ng transformer vector?

A6: Oo. Kinikilala nito ang mga grupo ng koneksyon ng transpormer, na sumusuporta sa mga karaniwang configuration kabilang ang YY, YD, DD at DY na nakalista sa dokumentasyon ng user.

Q7: Gaano kabilis ang pagsubok ng ratio?

A7: Ayon sa manwal ng produkto, ang single-phase turns-ratio test ay maaaring makumpleto sa loob ng humigit-kumulang 15 segundo.

Q8: Sinusuportahan ba nito ang pag-print at pag-export ng data?

A8: Oo. Ang Tester na ito ay may kasamang naka-embed na micro printer at USB storage para sa external na pag-archive ng resulta ng pagsubok.

Q9: Anong mga interface ng komunikasyon ang kasama?

A9: Ang mga interface ng hardware ay naglalaman ng nakahiwalay na RS232, Bluetooth at panloob na RS485 na komunikasyon sa bus.

Q10: Anong mga proteksyon sa kaligtasan ang kasama?

A10: Kasama sa mga mekanismo ng proteksyon ang back-EMF safeguard para sa DC-resistance testing, high‑low-voltage reverse‑connection detection, kasama ang short-circuit at inter-turn-fault alarm sa panahon ng pagsukat ng ratio.
