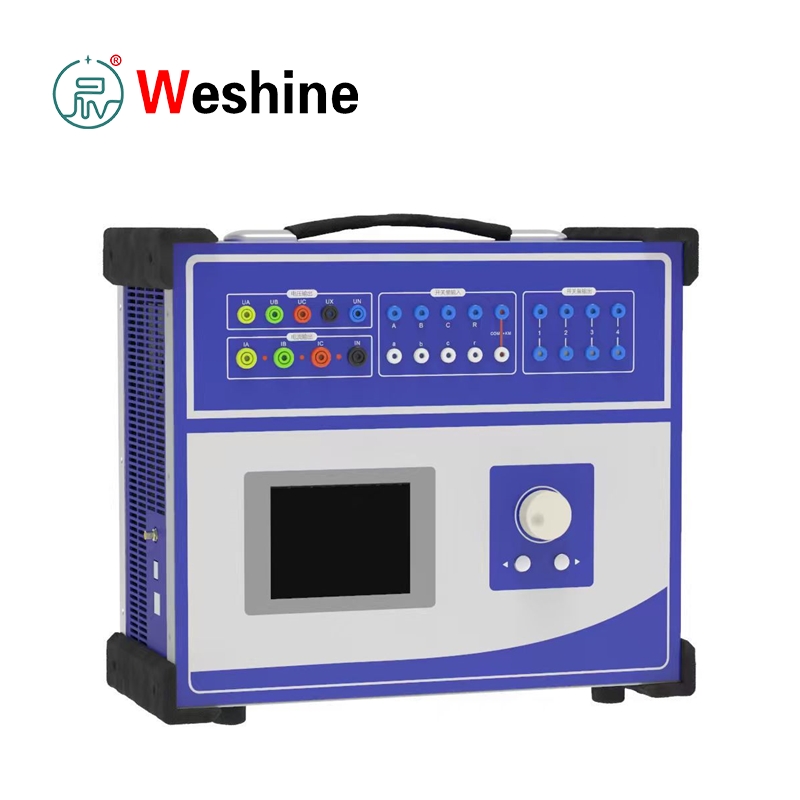

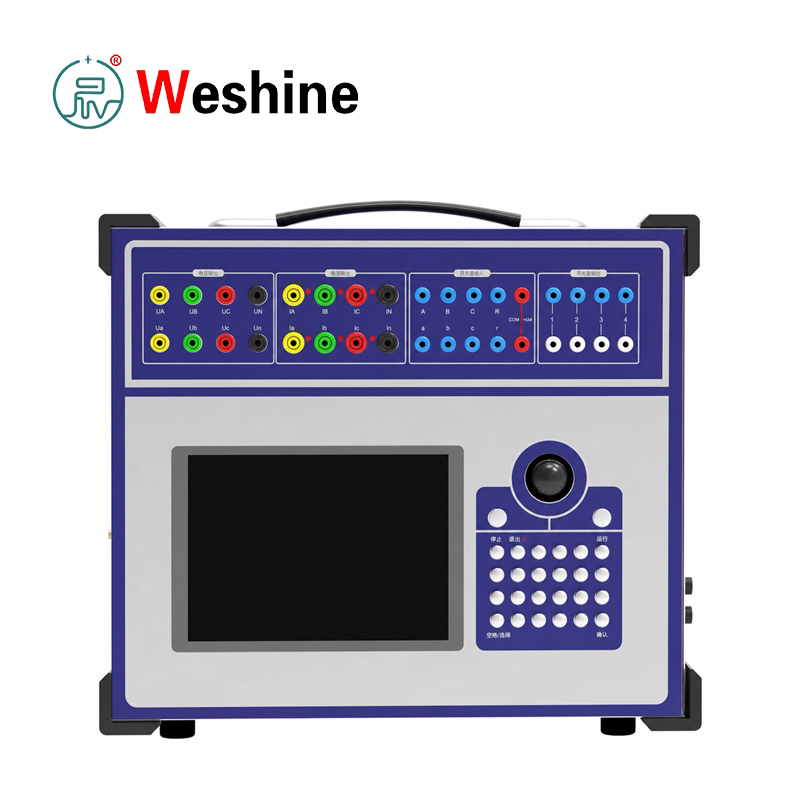

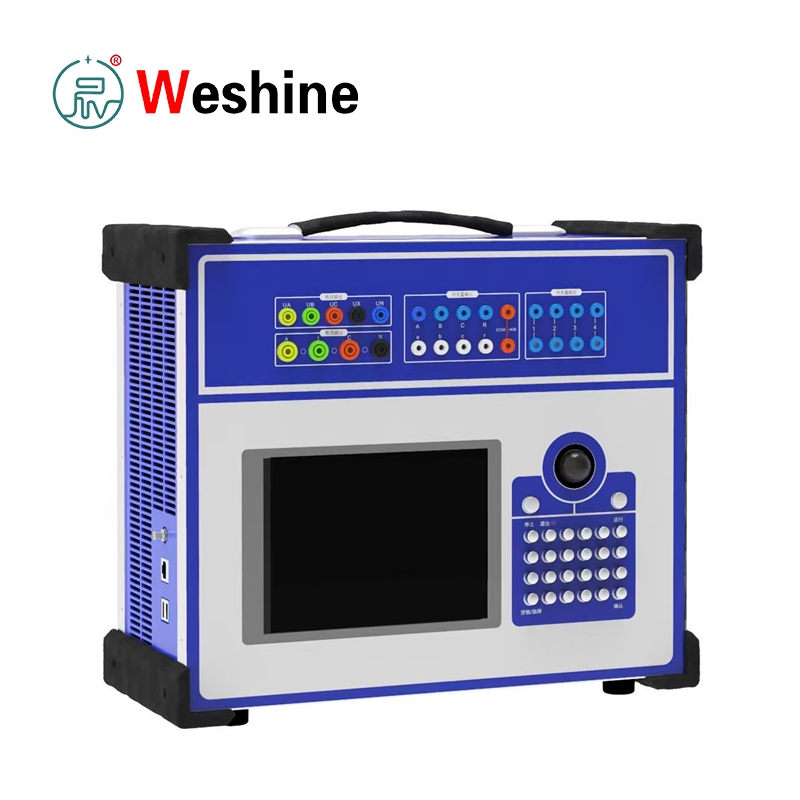

Three Phase Relay Protection Tester

Bumili ng kalidad na Three Phase Relay Protection Tester na kagamitan mula sa Weishine, isang propesyonal na tagagawa sa China, ay ininhinyero upang siyasatin ang mga protective relay, mga yunit ng proteksyon ng microprocessor, mga pangalawang circuit, kagamitan sa automation at kumpletong mga sistema ng proteksyon ng power grid. Dapat na tumpak na tumugon ang mga relay sa ilalim ng mga line fault, abnormal na boltahe, overcurrent, reclosing actions, differential protection trigger at control circuit movements, kaya ang regular na pagsusuri ay mahalaga para sa ligtas, coordinated power system operation.

Ano ang Three Phase Relay Protection Tester?

Ang Three Phase Relay Protection Tester ay isang propesyonal na testing device na idinisenyo upang i-verify ang performance at operating katangian ng mga protective relay, microprocessor-based protection units, secondary circuits, automation equipment, at power system protection schemes.

Ang tester ay bumubuo ng nakokontrol na pangalawang kasalukuyang, boltahe, frequency, anggulo ng phase, harmonic, DC, at mga switching signal upang gayahin ang normal at abnormal na mga kondisyon ng power system. Sa pamamagitan ng paglalapat ng mga simulate na signal na ito sa mga nasubok na device sa proteksyon, maaaring i-verify ng mga inhinyero ang mga setting ng relay, mga halaga ng pickup, oras ng pagpapatakbo, logic ng biyahe, at pagtugon sa contact.

Multi-Channel Current at Voltage Output

Ang Three Phase Relay Protection Tester ay nilagyan ng 4 na channel ng boltahe at 3 kasalukuyang channel para sa komprehensibong pagsubok sa proteksyon ng relay. Sinusuportahan ng mga channel ng boltahe ang boltahe ng phase, boltahe ng linya, boltahe ng zero-sequence, kawalan ng balanse ng boltahe, pagkawala ng boltahe, paglilipat ng dalas, at mga pagsubok sa synchronism.

Ang tatlong kasalukuyang channel ay maaaring gumana nang nakapag-iisa para sa indibidwal na yugto ng kasalukuyang pagsubok o kumonekta nang magkatulad upang magbigay ng hanggang 120A short-time na kasalukuyang output. Sinusuportahan nito ang pagsubok ng mga overcurrent relay, earth fault relay, inverse-time protection, differential protection, distance protection, reclosing logic, undervoltage protection, at frequency relay.

Industrial Computer Control at Field Operation

Itinayo sa isang pang-industriya na computer platform, ang tester ay nagsasama ng isang built-in na display at lokal na panel ng operasyon para sa standalone na field testing nang walang panlabas na computer. Ang mga parameter at resulta ng pagsubok ay maaaring matingnan nang direkta sa screen, na ginagawang angkop para sa onsite na pag-commissioning at pagpapanatili.

Ang kagamitan ay maaari ding kumonekta sa isang PC na may katugmang software upang suportahan ang mga advanced na function ng pagsubok, pamamahala ng data, at awtomatikong pagbuo ng ulat ng pagsubok.

Flexible Current, Voltage at DC Output

Nagbibigay ang tester ng malawak na hanay ng mga kakayahan sa output, kabilang ang:

Kasalukuyang output ng AC:0~40A bawat channel, hanggang 120A short-time na output na may tatlong channel na magkapareho

Output ng boltahe ng AC:0~120V phase voltage at 0~240V line voltage

DC output:DC current, DC boltahe, at adjustable DC auxiliary power supply

Ang mga function na ito ay sumusuporta sa DC relay testing at nagbibigay-daan sa proteksyon ng mga aparato at pangalawang circuit na ma-energize sa panahon ng field commissioning.

Dalas, Harmonic at Pagsukat ng Timing

Pinagsasama ng tester ang variable frequency at harmonic signal output para gayahin ang iba't ibang kondisyon ng pagpapatakbo ng power system, kabilang ang frequency variation at multi-order harmonic environment. Nagbibigay-daan ito sa mga technician na suriin ang pagganap ng relay sa ilalim ng iba't ibang kondisyon ng pangalawang signal sa halip na sa ilalim lamang ng karaniwang dalas ng kuryente.

Ang built-in na switch input at output module ay sumusuporta sa trip contact detection, relay contact monitoring, circuit breaker simulation, startup signal verification, at action timing measurement. Ang hanay ng timing ay umabot sa 0.1ms hanggang 9999s, na nagbibigay-daan sa tumpak na pagsukat ng oras ng pagpapatakbo ng relay, pagkaantala sa biyahe, mga agwat ng muling pagsasara, at pagtugon sa lohika ng proteksyon.

Saklaw ng Application at Proteksyon sa Kaligtasan

Ang Three Phase Relay Protection Tester ay angkop para sa pagsubok ng mga electromagnetic relay, static relay, digital protection device, microprocessor relay, reclosing device, at transformer, line, motor, at generator protection system.

Ito ay malawakang ginagamit sa mga substation, power plant, factory distribution room, railway power supply network, at propesyonal na relay laboratories.

Ang maramihang mga function ng proteksyon ay isinama, kabilang ang output overload na proteksyon, fault self-diagnosis, output interlock, at soft-start power design. Nakakatulong ang mga function na ito na protektahan ang tester at konektadong kagamitan sa panahon ng field operation. Ang kagamitan ay dapat na pinapatakbo ng mga sinanay na technician na pamilyar sa kaligtasan ng pangalawang circuit, mga karaniwang pamamaraan ng mga kable, at mga daloy ng trabaho sa pagsubok ng relay.

Ang kagamitan ay sumusunod saGB/T 7261-2008atDL/T 624-2010. Kailangang sumunod ang mga operator sa mga lokal na code sa pagsubok ng relay, mga panuntunan sa pagkomisyon ng power station at mga pamantayan sa kaligtasan sa lugar habang ginagamit.

Gabay sa Pagpapatakbo ng Produkto

Ang Three-Phase Relay Protection Tester ay bumubuo ng nakokontrol na pangalawang kasalukuyang, boltahe, dalas, phase angle, harmonic, DC at mga switching signal upang gayahin ang normal at may sira na mga kondisyon ng grid, pagkatapos ay nagpapakain ng mga signal sa nasubok na proteksyon na aparato. Sinusubaybayan nito ang mga aksyon sa pakikipag-ugnay, mga output ng biyahe, mga signal ng pagbalik at feedback ng lohika, awtomatikong nagre-record ng oras ng pagkilos at mga halaga ng setting ng operating.

Bago ang pagsubok, kumpirmahin ang modelo ng relay, na-rate na pangalawang kasalukuyang, na-rate na pangalawang boltahe, DC power demand, uri ng contact sa biyahe at mga preset na parameter ng proteksyon. Suriin ang mga wiring diagram ng proteksyon ng device, ihiwalay ang mga test circuit ayon sa mga panuntunan sa kaligtasan, pagkatapos ay ang mga wire current output, mga output ng boltahe, mga switch ng I/O port at DC auxiliary power terminal nang maayos.

Mga hakbang sa pagsubok ng overcurrent relay:Itakda ang kasalukuyang output, anggulo ng phase, dalas at tagal ng pagsubok. Palakasin ang kasalukuyang unti-unti sa bawat karaniwang pamamaraan ng pagsubok, itala ang halaga ng pickup, halaga ng pag-dropout at oras ng pagpapatakbo. Para sa tatlong-phase na high-current na pagsubok, parallel ang tatlong kasalukuyang channel upang maabot ang maximum na short-time na 120A na output.

Mga hakbang sa pagsubok ng relay ng boltahe:Ikonekta ang mga channel ng boltahe at i-configure ang phase o boltahe ng linya kung kinakailangan. Ginagaya ng unit ang undervoltage, overvoltage, zero-sequence na boltahe, imbalance ng boltahe at phase offset; frequency shifting function ay nagsisilbing under-frequency load shedding at frequency relay calibration.

Distansya, direksyon, kaugalian at reclosing na pagsubok sa proteksyon: Ayusin ang boltahe, kasalukuyang, anggulo ng phase at switch ng mga contact kasunod ng mga scheme ng lohika ng proteksyon. Sinusubaybayan ng kagamitan ang paggalaw ng contact ng relay at sinusukat ang oras ng biyahe; switch output port gayahin breaker auxiliary contact o panlabas na logic signal kapag kinakailangan.

DC relay at auxiliary circuit testing:Gumamit ng DC boltahe/kasalukuyang output sa loob ng mga na-rate na saklaw. Kapag hindi available ang on-site na DC power o kailangan ang nakahiwalay na test power, i-activate ang built-in na adjustable DC auxiliary power supply.

Pagkatapos tapusin ang lahat ng pagsubok, ihambing ang mga sinusukat na halaga ng pagkilos at data ng timing sa mga preset na setting ng proteksyon. I-archive ang mga rekord ng pagsubok na sumusunod sa panloob na pagpapanatili at mga regulasyon sa pamamahala ng pagkomisyon.

Mga Pangunahing Tampok

1．Karaniwang 4-phase na boltahe at 3-phase na independiyenteng kasalukuyang mga channel ng output

2．Single-channel na kasalukuyang output ng AC hanggang 40A

3．Three parallel current channels ay sumusuporta sa short-time na maximum na 120A na output

4． hanay ng output ng boltahe ng AC phase: 0~120V

5． hanay ng output ng boltahe ng linya ng AC: 0~240V

6．Built-in DC current output para sa lahat ng relay protection testing scenario

7．Built-in na DC voltage output para sa pangalawang circuit state simulation

8．Independent adjustable DC auxiliary power supply output

9．Relay action timing range: 0.1ms ~ 9999s

10．Lumipat ng mga channel ng input para sa real-time na relay contact status monitoring

11．Lumipat ng mga channel ng output upang gayahin ang mga circuit breaker at mga signal ng panlabas na contact

12．Hamonic signal output para sa pagsubok ng mga proteksyon na katangian ng mga harmonic response ng mga device

13．Variable frequency signal output para sa frequency relay inspection

14．Onboard display screen upang malinaw na ipakita ang lahat ng mga parameter at resulta ng pagsubok

15．Industrial computer control ay nagbibigay-daan sa ganap na offline na independiyenteng operasyon

16．Nakalaang USB port para sa pagbabasa ng data at pagsuporta sa software linkage

17．Automatic output interlock sa ilalim ng abnormal na katayuan sa pagtatrabaho upang maiwasan ang pagkasira ng kagamitan

18．Integrated na fault self-check at multi-layer hardware protection functions

19． Tugma sa pagkakalibrate ng proteksyon ng microprocessor, static relay at electromagnetic relay

20．All-in-one na tool para sa field commissioning, araw-araw na pagpapanatili at pagsubok sa laboratoryo

Mga Sitwasyon ng Application

1. Power Grid Operation & Maintenance Teams

Magsagawa ng pagkomisyon para sa mga bagong substation, panaka-nakang pagkakalibrate ng proteksyon, pangalawang inspeksyon ng circuit, pagsubok sa trip circuit at pagpapanatili ng buong scheme ng proteksyon.

2. Mga Tagagawa ng Transformer

Magsagawa ng factory inspection ng protection cabinet, differential relay verification, temperature protection interface checking at factory acceptance tests para sa protection panels.

3. Mga Power Plant

Kumpletuhin ang pagkakalibrate ng proteksyon ng generator, proteksyon ng pangunahing transpormer, proteksyon ng motor, pantulong na sistema ng kuryente at proteksyon ng switchgear sa panahon ng pagkomisyon ng unit at pagpapanatili ng outage.

4. Industriya ng Riles

Ang mga substation ng traksyon ng tren at mga network ng pamamahagi ay nilagyan ng mga relay protection device. Pinangangasiwaan ng kagamitan ang nakagawiang pagpapanatili ng relay, pag-verify ng proteksyon ng feeder at pagsusuri ng lohika ng biyahe ng circuit breaker.

5. Malaking Industrial Enterprises

Ginagamit ito ng mga planta ng bakal, pagmimina, petrochemical at pagmamanupaktura para sa regular na pagpapanatili ng medium-voltage relay, pagsubok sa proteksyon ng motor at inspeksyon ng circuit ng proteksyon ng substation ng pabrika.

6. Unibersidad at Vocational Training Institutions

Ilapat ang makina para sa pagtuturo ng mga teorya sa proteksyon ng relay, mga operasyon ng pangalawang pagsubok sa iniksyon, simulation ng kundisyon ng fault at praktikal na pagsasanay sa koordinasyon ng proteksyon.

7. Third-Party Testing Laboratories

Kumpletuhin ang pagkakalibrate ng relay, pag-verify ng pagganap ng kagamitan sa proteksyon, inspeksyon sa papasok na pagtanggap at probisyon ng serbisyo sa panlabas na pagkomisyon.

8. Cable Maintenance Crew

Pagkatapos ng pagpapalit o pagkumpuni ng cable, i-verify ang proteksyon ng feeder, proteksyon ng earth fault, reclosing logic at mga tumugma na pangalawang control circuit.

Magagamit na Mga Item sa Pagsubok

1．Kabuuang inspeksyon sa pagganap ng mga aparatong proteksyon na nakabatay sa microprocessor

2．Pag-calibrate at pagpapatunay ng mga electromagnetic relay

3．Pagsubok sa pagganap ng mga static na relay

4．Pagsusuri sa halaga ng pickup at limitasyon sa oras para sa mga overcurrent na relay

5．Buong inspeksyon ng mga earth fault relay

6．Pag-calibrate ng undervoltage at overvoltage na proteksyon relay

7．Pagsubok sa pagganap ng mga frequency relay

8．Functional simulation test para sa direksyong proteksyon

9．Kumpletuhin ang pagkakalibrate ng differential protection

10．Working condition simulation para sa proteksyon sa distansya

11．Functional na inspeksyon ng mga auto-reclosing device

12．Circuit breaker trip circuit verification

13．Buong on-site na pangalawang circuit commissioning

14．Pagsubok sa pagtanggap ng pabrika para sa mga panel ng proteksyon

15．Tumpak na pagsukat ng oras ng pagkilos ng relay

Praktikal na Application Case

Larangan ng Industriya: Pag-upgrade at pag-commissioning ng medium-voltage na substation

Hamon sa Proyekto: Isang construction team ang namamahala sa isang proyekto sa pagsasaayos ng substation. Ang mga panloob na panel ng proteksyon nito ay naglalaman ng overcurrent, earth fault, undervoltage, reclosing at breaker trip logic functions. Ang proyekto ay nangangailangan ng isang solong makina na maaaring mag-output ng three-phase current, four-phase na boltahe, at sumusuporta sa contact simulation at high-precision na timing. Dito naghahatid ang Three-Phase Relay Protection Tester ng all-in-one na kakayahan sa pagsubok.

Kumpletong Daloy ng Pagsubok: Ikinonekta ng mga technician ang device para i-relay ang mga kasalukuyang input terminal, boltahe input terminal, trip contact at external logic circuit. Una nilang sinubukan ang AC current pickup at dropout value, pagkatapos ay naitala ang oras ng pagkilos ng proteksyon sa ilalim ng simulate fault current. Boltahe channel kunwa undervoltage at boltahe recovery estado; switch output simulated breaker auxiliary contact pagbabago estado, habang switch input nakunan trip at bumalik signal sabaysabay.

Kinalabasan ng Proyekto: Ang lahat ng mga halaga ng setting ng relay ay tumugma sa scheme ng disenyo ng pagkomisyon. Ang oras ng biyahe at data ng pagkilos ay isinampa sa mga dokumento ng pagpapatakbo at pagpapanatili. Ang lahat ng mga paglihis ng mga kable at setting ay naitama bago opisyal na inilagay ang mga panel ng proteksyon.

Mga Bentahe ng Application: Ang mga standardized na pangalawang simulation signal ay nabuo ng isang solong makina, na may traceable na data ng timing para sa pag-file. Walang hiwalay na kasalukuyang pinagmumulan, pinagmumulan ng boltahe, timer o contact simulator ang kailangan, na lubhang pinuputol ang mga dami ng tool sa site. Bawasan ang kabuuang gastos sa pagbili para sa mga kumpanya ng engineering.

FAQ

1、Para saan ginagamit ang Three-Phase Relay Protection Tester?

Ito ay ginagamit para sa pangalawang pagsubok sa pag-iniksyon ng mga protective relay, microprocessor protection device, trip circuit, reclosing device, at protection panel.

2, Ilang boltahe at kasalukuyang output ang ibinibigay ng VS-JB900?

Nagbibigay ito ng karaniwang 4-phase na boltahe at 3-phase na kasalukuyang output.

3, Ano ang pinakamataas na kasalukuyang output ng AC?

Ang bawat yugto ay maaaring maglabas ng 0 hanggang 40 A RMS. Kapag ang tatlong kasalukuyang channel ay konektado nang magkatulad, ang output ay maaaring umabot sa 0 hanggang 120 A RMS para sa maikling-tagal na pagsubok.

4, Ano ang hanay ng output ng AC boltahe?

Ang phase voltage output range ay 0 hanggang 120 V RMS, at ang line voltage output range ay 0 hanggang 240 V RMS.

5、Maaari bang sukatin ng tester ang oras ng pagkilos ng relay?

Oo. Ang saklaw ng oras ng pagsukat ay 0.1 ms hanggang 9999 s, na may katumpakan na 0.1 ms.

6, Sinusuportahan ba ng Three-Phase Relay Protection Tester ang DC output?

Oo. Sinusuportahan nito ang DC current output, DC voltage output, at isang independiyenteng DC auxiliary power output para sa relay at pangalawang circuit testing.

7, Anong mga uri ng mga relay ang maaaring masuri?

Maaaring gamitin ang tester para sa overcurrent, earth fault, boltahe, frequency, differential, distance, directional, reclosing, at iba pang mga proteksyon na device.

8, Aling mga pamantayan ang naaangkop?

Kasama sa mga reference na pamantayan para sa ganitong uri ng relay protection tester ang GB/T 7261-2008 at DL/T 624-2010. Dapat ding sundin ng mga user ang mga lokal na pamamaraan ng pagsubok sa proteksyon ng relay.
