High Current Contact Resistance Tester na May Color Touch Screen

Bilang isang propesyonal na manufacturer sa China, gusto ni Weshine na bigyan ka ng kalidad High Current Contact Resistance Tester With Color Touch Screen, na isang na-upgrade na intelligent resistance meter na ginawa para sa high-voltage na pagsubok sa contact ng device. Ang pag-iniksyon ng malalaking test current ay nag-aalis ng interference mula sa mga layer ng oksihenasyon sa ibabaw at hindi matatag na mga contact point, kaya nakakakuha ang mga tester ng mapagkakatiwalaang pagbabasa para sa inspeksyon bago ang pagpapanatili ng kagamitan at mga pagsusuri sa pagtanggap ng pabrika. Maaaring itugma ng maramihang mamimili ang unit na ito sa kanilang buong electrical testing tool kit para sa one-stop na pagkuha.

Maaaring pumili ang mga user ng adjustable output current mula 50A hanggang 600A, na tumutugma sa pamantayan sa pagsubok at mga na-rate na parameter ng iba't ibang mga de-koryenteng device. Tumpak na hinuhusgahan ng high-current test mode ang kundisyon ng contact sa mga circuit breaker, GIS equipment, disconnecting switch, busbar at cable joints, isang kailangang-kailangan na tool para sa mga factory inspection team at power engineering contractor.

Ang  High Current Contact Resistance Tester With Color Touch Screen ay gumagamit ng 7-inch na pang-industriyang color touch screen na may madaling i-navigate na panel ng operasyon. Mabilis na maitakda ng staff ang kasalukuyang output, timing ng pagsubok, wika ng system at mga parameter ng komunikasyon sa screen, tingnan ang real-time na mga waveform ng pagsubok at pamahalaan ang nakaimbak na data nang may kaunting pagsasanay. Binabawasan nito ang oras ng operasyon sa lugar para sa mga pangkat ng engineering na humahawak ng malalaking batch ng gawaing inspeksyon ng kagamitan.

Nilagyan ng malaking built-in na rechargeable lithium na baterya, sinusuportahan ng unit ang ganap na portable na panlabas na pagsubok na walang access sa kuryente. Pagkatapos ng 500A o 600A na heavy-current na mga pagsubok, nagti-trigger ito ng 10 segundong auto cooling cycle upang protektahan ang mga internal power module, pagpapahaba ng buhay ng serbisyo at pagpapababa ng mga pangmatagalang gastos sa pagpapalit para sa mga mamimili na may madalas na mga gawain sa field testing.

Nagdadala ito ng maramihang mga mode ng paghahatid ng data: Bluetooth wireless link, RS232 wired connection, USB flash drive export at lokal na storage. Ang mga operator ay maaaring mag-browse, mag-save, mag-export o magtanggal ng mga rekord ng pagsubok nang direkta sa makina, pabilisin ang pag-uuri ng ulat ng pagsubok at pamamahala ng asset ng kagamitan para sa mga proyektong malambot sa power station at mga departamento ng pagkontrol sa kalidad ng pabrika.

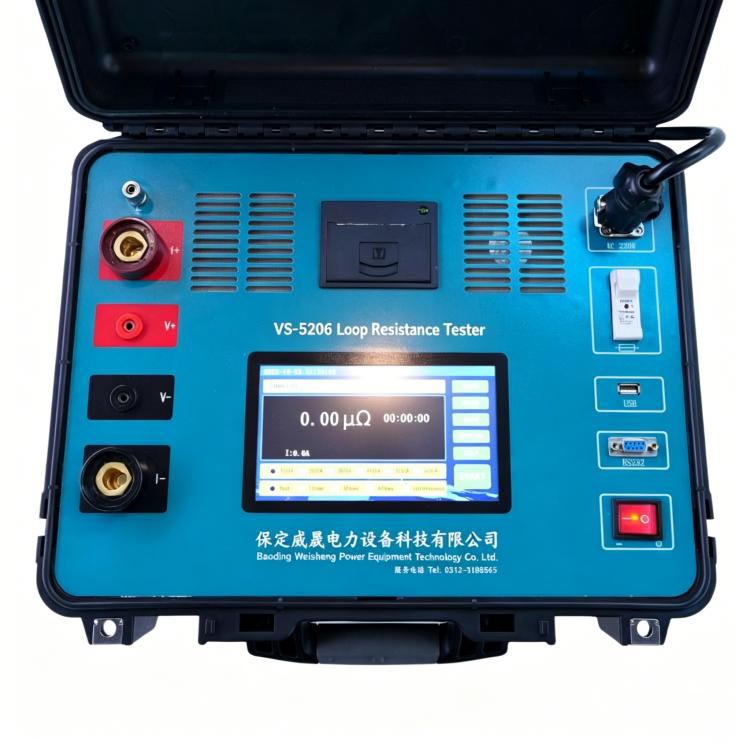

Binuo upang makatiis sa malupit na mga lugar ng trabaho sa labas, pinagsasama ng VS-5206 ang malakas na high-current na output, tumpak na digital measurement, multi-layer na proteksyon sa kaligtasan at matibay na pabahay. Naghahatid ito ng pare-parehong maaasahang mga resulta ng pagsubok para sa pang-araw-araw na pagpapanatili ng kagamitan, pag-commissioning ng bagong proyekto at pag-diagnose ng electrical fault, perpekto para sa pakyawan na mga order mula sa mga distributor ng electrical equipment at power engineering firm.

Disenyo ng Safety and Clamp System

Ang weshine electric ay nagsasama ng mga wireless clamp sensor sa kasalukuyang teknolohiya ng pagkilala ng direksyon ng DC.

Mga detalye ng key clamp:

1, hanay ng pagsukat ng DC: 0 hanggang ± 600A

2、Pag-install na sensitibo sa direksyon (kinakailangan ang kasalukuyang oryentasyon ng pasulong)

3, Suporta sa pagkakalibrate sa mga setting ng system

Tinitiyak ng mga panuntunan sa kaligtasan ang matatag na operasyon:

1、Ang sobrang karga ng clamp na lampas sa saklaw ay maaaring makapinsala sa sensor

2、Napapabuti ng wastong pag-install ng direksyon ang katumpakan

3, Ang pag-andar ng pagkakalibrate ay nagbabayad para sa paglihis

Mga tampok

Pinakamataas na 600A DC na kasalukuyang pagsubok

High-precision na pagsukat ng paglaban sa pakikipag-ugnay

Idinisenyo para sa mga circuit breaker at kagamitan sa GIS

Maramihang maaaring piliin na mga agos ng output

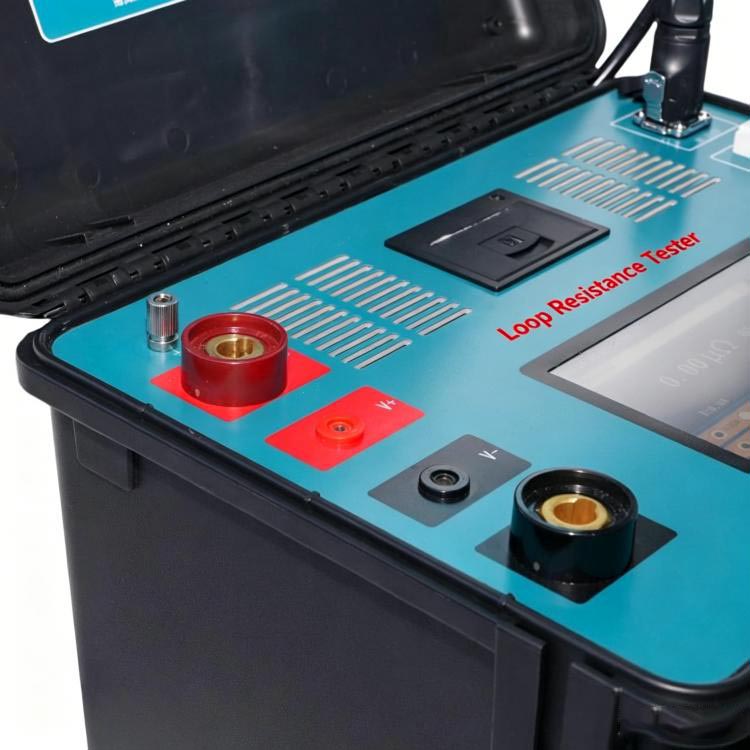

Four-wire na teknolohiya sa pagsukat ng Kelvin

7-inch na color touchscreen na display

Built-in na rechargeable na baterya ng lithium

Intelligent na awtomatikong pagsukat

Awtomatikong paglamig pagkatapos ng 500A/600A na pagsubok

Bluetooth na komunikasyon

RS232 interface ng komunikasyon

Pag-export ng data ng USB flash drive

Panloob na imbakan ng rekord ng pagsubok

Suporta sa wikang Tsino at Ingles

Madaling iakma ang mga parameter ng komunikasyon

Intelligent na pamamahala ng data

Mataas na katatagan ng pagsukat

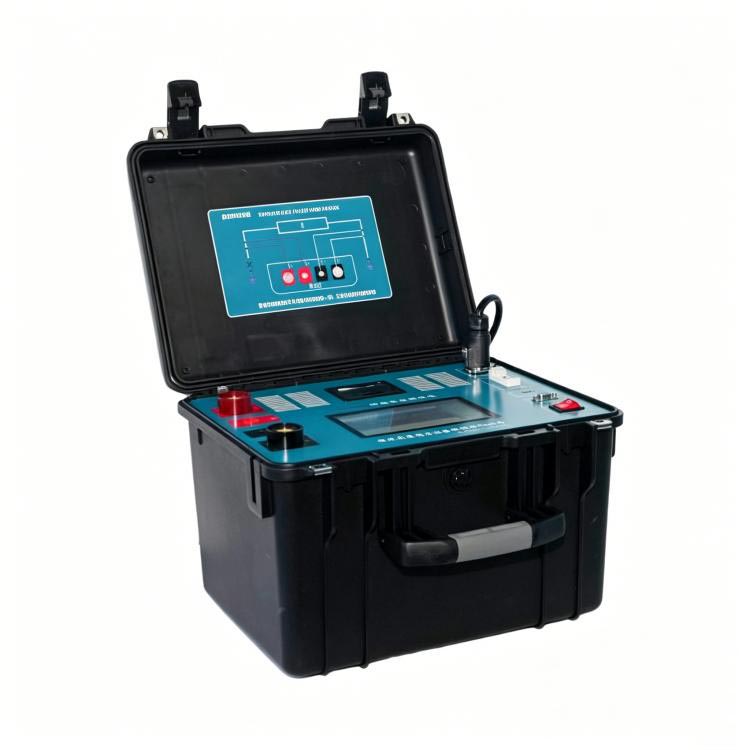

Compact na portable na disenyo

Angkop para sa pagsubok sa field at laboratoryo

Maramihang mga function ng proteksyon para sa ligtas na operasyon

Gabay sa Produkto

Paano Gumagana ang  High Current Contact Resistance Tester With Color Touch Screen

Ang tester na ito ay nag-iinject ng stable na mataas na DC current sa test object sa pamamagitan ng nakalaang kasalukuyang lead habang sabay na sinusukat ang pagbaba ng boltahe sa contact gamit ang magkahiwalay na sensing leads. Gamit ang four-terminal na prinsipyo ng pagsukat ng Kelvin, inaalis ng instrumento ang lead resistance at kinakalkula ang napakatumpak na halaga ng contact resistance.

Matapos mag-stabilize ang napiling kasalukuyang, awtomatikong magsasagawa ng pagsukat ang tester at hihinto ang output kapag nakumpleto. Kapag tumatakbo sa 500A o 600A, awtomatikong ina-activate ng instrumento ang isang cooling cycle bago ang susunod na pagsukat upang mapanatili ang pagiging maaasahan ng system.

Mga Sitwasyon ng Application

Mga Power Utility

Regular na pagpapanatili ng mga circuit breaker, disconnect switch, GIS equipment, at substation.

Mga Tagagawa ng Transformer

Pagsusuri sa pagtanggap ng pabrika at pag-verify ng koneksyon sa kuryente.

Mga Kontratista ng Elektrisidad

Pag-commissioning at pagpapanatili ng medium- at high-voltage installation.

Mga Pasilidad na Pang-industriya

Inspeksyon ng mga high-current electrical joints at busbar system.

Mga Laboratoryo sa Pagsubok

Precision low-resistance na pagsukat at sertipikasyon ng kagamitan.

Mga aplikasyon

1、Pagsubok sa Paglaban sa Pakikipag-ugnayan sa Circuit Breaker

2, Pagsukat ng Loop Resistance

3、GIS Switchgear Testing

4, Idiskonekta ang Pagsubok sa Switch

5、Busbar Joint Resistance Testing

6, Pagsukat ng Grounding Connection

7, High-Current Electrical Connection Inspection

8、Factory Acceptance Testing (FAT)

9、Preventive Maintenance

10, Pag-komisyon ng Power System

Mga Bentahe ng Weshine

Dalubhasa ang Weshine Electric sa high-voltage electrical testing equipment at intelligent diagnostic instruments. Pinagsasama ng  High Current Contact Resistance Tester With Color Touch Screen ang high-current na output, tumpak na teknolohiya sa pagsukat ng Kelvin, matalinong pagpapatakbo ng touchscreen, advanced na mga interface ng komunikasyon, at komprehensibong kakayahan sa pamamahala ng data. Idinisenyo para sa mga utility, manufacturer, at mga propesyonal sa pagpapanatili, ang mga solusyon sa Weshine ay naghahatid ng maaasahang pagsubok sa paglaban sa pakikipag-ugnay na nagpapahusay sa pagiging maaasahan ng kagamitan, nagpapaliit ng downtime, at sumusuporta sa pangmatagalang pamamahala ng asset.
