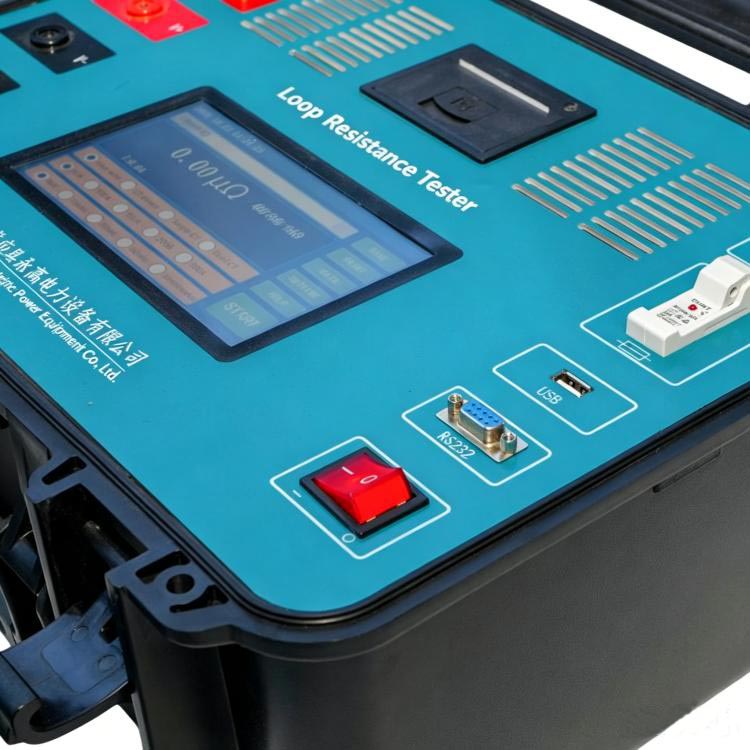

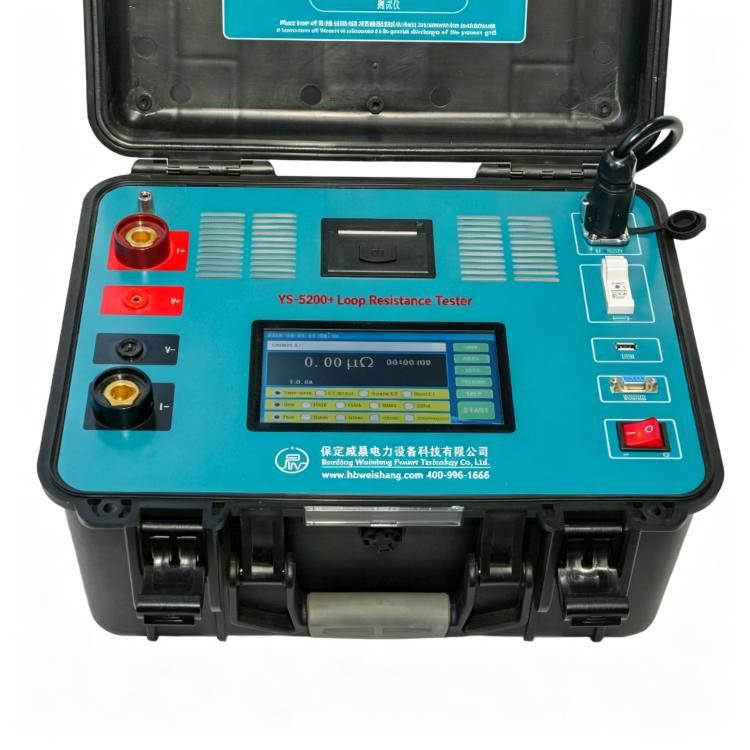

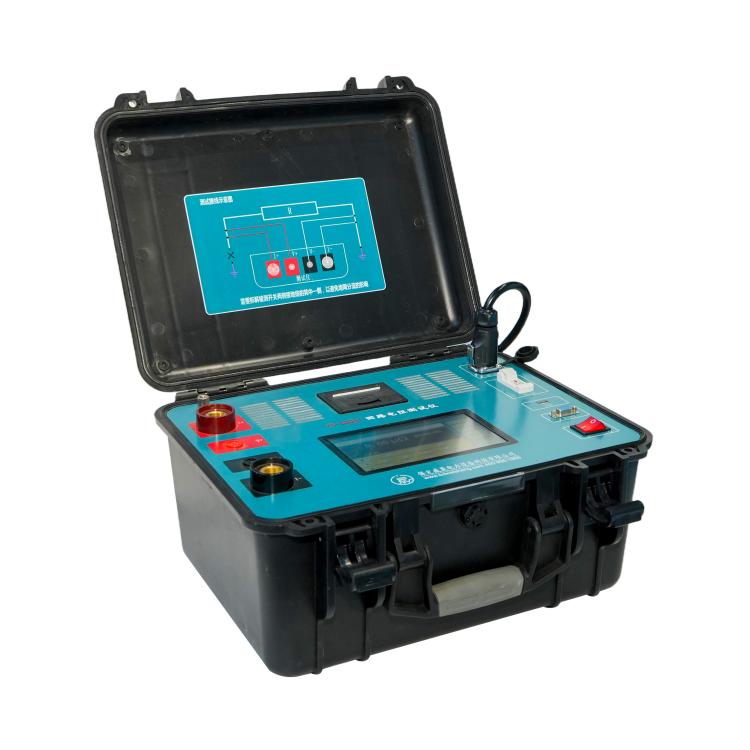

Desktop 300A Intelligent Circuit Resistance Tester

Ang matibay na Desktop 300A Intelligent Circuit Resistance Tester na inaalok ng Weshine, isang propesyonal na manufacturer at supplier sa China, ay naghahatid ng mga tumpak na micro-ohm na pagbabasa sa mga circuit breaker, disconnectors, earthing switch at busbar joints, kahit na ang mga agos ay dumadaan sa mga solong loop o maraming parallel na sanga.

Binuo namin ang unit na ito kasunod ng DL/T845.4-2019 at IEC four-wire testing standards, ganap na tumutugma sa mga hinihingi ng industriya para sa high-current resistance detection.

Nasa loob ng makina ang isang high-power constant current source na ipinares sa multi-channel current sensing hardware. Ang istrukturang ito ay nagpapanatili sa kasalukuyang output na hindi nagbabago at tumpak ang pag-sample ng boltahe, kahit na nagtatrabaho sa tabi ng kumplikadong parallel grounding grids, na isang pangunahing dahilan kung bakit ang mga engineering contractor ay naglalagay ng mga repeat bulk order para sa modelong ito.

Mga Pangunahing Prinsipyo sa Pagsukat

Ang Desktop 300A Intelligent Circuit Resistance Tester ay umaasa sa dalawang pangunahing functional modules:

1. Naaayos na mataas na pare-pareho ang kasalukuyang output: 50A–300A

2.Wireless DC clamp sensor: 0~±600A kasalukuyang pagkuha

Kinakalkula nito ang aktwal na paglaban sa pakikipag-ugnay batay sa Batas ng Ohm: R = V / I₀

V = boltahe drop na nakita sa mga contact point

I₀ = totoong kasalukuyang dumadaan sa nasubok na sangay

Mga Mode ng Intelligent na Pagsubok (Core Innovation)

Ang weshine electric ay nagsasama ng apat na advanced na mode ng pagsubok upang suportahan ang iba't ibang mga kondisyon sa field:

1. Tradisyunal na Circuit Resistance Mode

Kailangang idiskonekta ng mga user ang isang bahagi ng earthing network para ma-bypass ang shunt current interference. Ang tester ay nagpapakain ng hanggang 300A DC at nagbabasa ng data ng pagbaba ng boltahe. Nakakamit ng mode na ito ang pinakamataas na katumpakan at gumagana nang maayos para sa mga nakaplanong site ng pagpapanatili.

2. Clamp Direct Measurement Mode

Hindi na kailangang maghiwalay ng mga koneksyon sa saligan. Sinusubaybayan ng wireless clamp ang real-time na kasalukuyang branch na I₀, pagkatapos ay awtomatikong kino-compute ng makina ang resistensya gamit ang R=V/I₀. Highlight: Walang disassembly work, mas mabilis na field testing, mas ligtas para sa live-area maintenance.

3. Single-Side Shunt Mode

Angkop para sa mga parallel grounding layout tulad ng cabinet earthing at distributed ground grids. Sinusukat ng clamp ang shunt branch current I₂, at ang device ay gumagawa ng epektibong test current gamit ang I₀=I₁−I₂ bago kalkulahin ang resistance. Inaayos nito ang mga error sa katumpakan na dulot ng mga bahagyang parallel na alon.

4. Dual-Side Shunt Mode

Para sa malalaking grounding grid na may bidirectional split currents sa mga substation. Dalawang clamp ang nangongolekta ng I21 at I22 branch currents, kinakalkula ng system ang I₀=I₁−I21−I22 upang makakuha ng totoong resistance data para sa mga multi-branch network.

Disenyo ng Safety and Clamp System

Ang mga katugmang wireless clamp ay maaaring awtomatikong tukuyin ang kasalukuyang direksyon ng DC.

Mga detalye ng key clamp:

1, hanay ng pagsubok sa DC: 0 hanggang ± 600A

2、Dapat iayon sa tamang kasalukuyang direksyon para sa tumpak na data

3、Built-in na pag-andar ng pagkakalibrate upang i-offset ang paglihis ng pagsukat

Mga paalala sa kaligtasan ng operasyon:

1、Huwag paandarin ang clamp na lampas sa saklaw ng pagsukat nito upang maiwasan ang pagkasira ng hardware

2, Mag-install ng mga clamp kasunod ng kasalukuyang mga marka ng direksyon upang patatagin ang mga pagbabasa

3、Patakbuhin ang pagkakalibrate nang regular upang mabawasan ang mga error sa data

Step-by-Step na Gabay sa Operasyon

Ang desktop tester na ito ay sumusunod sa karaniwang field testing workflows para sa mga high-current na sitwasyon.

Hakbang 1: Paghahanda ng System

Kumpirmahin na ang kagamitan ay ganap na naka-off, kumpleto ang pag-setup ng grounding, at ang mga clamp na baterya ay ganap na na-charge. Ang mga kliyente ng maramihang pagbili ay maaaring makatanggap ng mga handbook ng buong operasyon kasama ng kargamento.

Hakbang 2: Wiring Configuration

I+ at I- kumonekta sa dalawang dulo ng test circuit; Ang V+ at V- ay nakakabit sa inner voltage sampling point. Palaging ilagay ang mga boltahe na probe sa loob ng kasalukuyang loop upang maalis ang pagkagambala sa resistensya ng kawad.

Hakbang 3: Pagpili ng Mode

Pumili ng isang test mode: tradisyonal na disassembly mode, clamp direct mode, single shunt mode o dual shunt mode. Pagkatapos ay itakda ang kasalukuyang output (50A–300A) at tagal ng pagsubok (Mabilis / 10s / 30s / 60s / Patuloy).

Hakbang 4: Proseso ng Pagsukat

Ang makina ay nagpapatakbo ng kasalukuyang ramp-up, stability control, real-time na kasalukuyang pagkuha, boltahe sampling, pagkalkula ng resistensya at kabayaran sa temperatura nang awtomatiko nang walang manu-manong pagsasaayos.

Hakbang 5: Pagpapakita ng Resulta

Ipinapakita ng screen ang kabuuang kasalukuyang I₁, mga alon ng clamp ng sangay (I₂ / I21 / I22), halaga ng resistensya sa micro-ohms, oras ng pagsubok at status ng katatagan.

Hakbang 6: Pamamahala ng Data

Ang mga operator ay maaaring mag-save ng mga log ng pagsubok sa lokal na memorya, mag-export ng mga tala sa pamamagitan ng FAT32 USB drive, mag-print ng mga ulat na may opsyonal na mga module sa pag-print, at tumingin pabalik sa makasaysayang data ng pagsubok anumang oras.

Mga Sitwasyon ng Application

Ang Desktop 300A Intelligent Circuit Resistance Tester na ito ay pinangangasiwaan ang mga gawain sa pagtuklas ng resistensya sa ilalim ng kumplikadong grounding at malakas na mga kondisyon ng electromagnetic interference, na malawakang pinagtibay ng mga mamimili mula sa mga sektor na ito:

1, malalaking substation

2, mga planta ng power generation

3, Industrial switchgear system

4, Mga pasilidad ng transmisyon na may mataas na boltahe

5, Grounding grid network

Ang sistema ay gumagana nang maaasahan sa ilalim ng:

1, Malakas na electromagnetic interference

2, Parallel kasalukuyang pamamahagi

3、、Limitadong pag-access sa pagdiskonekta

4, patuloy na pagpapatakbo ng pagpapanatili

Mga Karaniwang Gamit sa Pagsubok

1、Contact resistance test para sa mga high-voltage circuit breaker

2、Inspeksyon ng fault ng mga grounding grids ng substation

3、Resistance detection ng busbar connecting joints

4, Nakagawiang pagpapanatili para sa GIS/AIS switch cabinet

5、Inspeksyon ng kalidad ng pabrika para sa mga de-koryenteng kagamitan ng planta ng kuryente

6, Pagsusuri ng ground system para sa mga transmission network

7、Pag-troubleshoot ng mga sistema ng pamamahagi ng pang-industriya na kapangyarihan

Mga Bentahe ng Weshine

Binuo namin ang Desktop 300A Intelligent Circuit Resistance Tester na may multi-mode na arkitektura ng pagsukat upang malutas ang nakakalito na parallel current at kumplikadong mga problema sa grounding sa mga modernong power system. Ang wireless clamp non-disassembly testing ay nagbabawas ng maintenance downtime at lubos na nagpapabuti sa kaligtasan ng site, na dahilan upang pumirma sa amin ng mga pangmatagalang kontrata ng supply ng maraming mga supplier ng serbisyo sa kuryente.

Tinitiyak ng mga multi-channel na real-time na kasalukuyang algorithm ng pagkalkula ang mga tumpak na halaga ng paglaban kahit na sa mga parallel grounding environment. Ang 300A na malaking kasalukuyang output ay mabilis na nagwawasak ng mga layer ng oxide sa mga lumang contact surface, na naghahatid ng mas maaasahang mga resulta ng pagsubok para sa mga pagod na conductive joint. Ang built-in na intelligent na thermal control ay nagpapanatili sa unit na hindi nagbabago sa ilalim ng mahabang high-current working load.

Mga bentahe ng disenyong pang-industriya na madaling gamitin para sa mga mamimili:

1, Multi-mode intelligent na operasyon

2, Na-visualize ang real-time na kasalukuyang pagpapakita ng data

3, Buong hanay ng mga awtomatikong pag-andar ng proteksyon sa kaligtasan

4, Nakabalangkas na imbakan at pag-export ng data

Makipag-ugnayan kaagad sa aming koponan sa pagbebenta upang makakuha ng mga customized na quotation at kumpletuhin ang mga file ng teknikal na parameter para sa iyong pagkuha ng proyekto.
