TDR Cable Fault Locator: Paano Ito Gumagana at Bakit Ito ay Mahalaga para sa Tumpak na Cable Diagnostics

Ang paghahanap ng mga pagkakamali sa mga nakabaon o naka-wire na mga kable ay tradisyonal na nagsasangkot ng mga mapanirang pamamaraan tulad ng paghuhukay sa buong haba o pagputol ng cable. Ngayon, angTDR Cable Fault Locatorganap na nagbabago ito.Weshinenagbibigay ng advancedTDR Cable Fault Locatormga solusyon na tumutukoy sa mga lokasyon ng pagkakamali nang hindi mapanirang. Ang pangunahing teknolohiya ay umaasa sa time-domain reflectometry, na nagpapadala ng mababang-enerhiya na pulso pababa sa cable at sinusukat ang oras na kinakailangan upang mag-reflect mula sa fault.

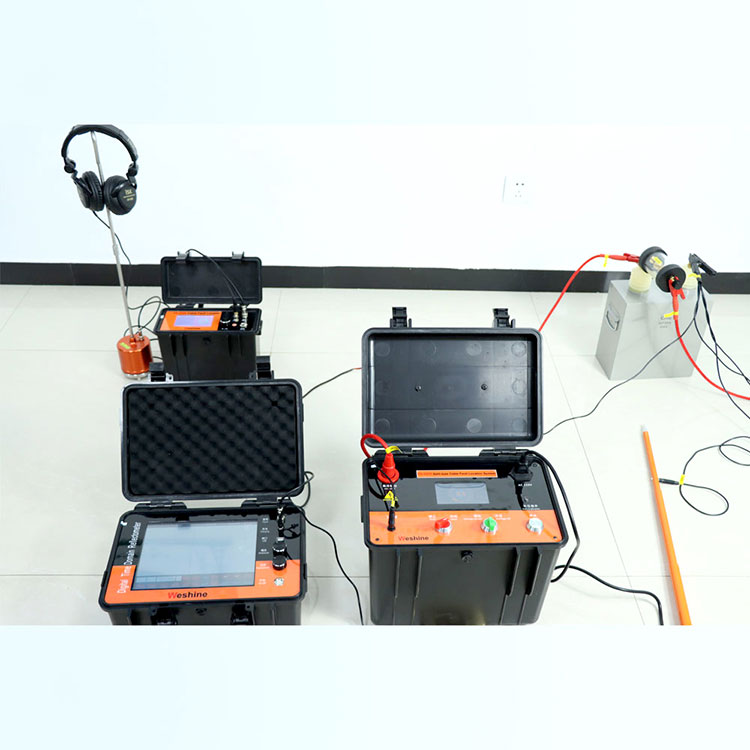

Ang Prinsipyo ng Paggawa

A TDR Cable Fault Locatorgumagana tulad ng radar para sa mga cable. Naglulunsad ito ng maikling tagal, mababang boltahe na pulso sa cable. Kapag ang pulso ay nakatagpo ng pagbabago sa impedance—gaya ng isang open circuit, short circuit, o water ingress—ang bahagi ng pulso ay sumasalamin pabalik. Sinusukat ng aparato ang oras sa pagitan ng pagpapadala at pagtanggap ng pulso. Gamit ang alam na bilis ng pagpapalaganap (Vp) para sa uri ng cable na iyon, kinakalkula nito ang distansya sa fault gamit ang formula: Distansya = (Velocity × Time) / 2.

Bakit Walang Naganap na Pinsala

Hindi tulad ng mga high-potential tester na nagbibigay-diin sa pagkakabukod, angTDR Cable Fault Locatorgumagamit ng mga antas ng enerhiya na mas mababa sa makatiis na boltahe ng cable. Hindi ito nangangailangan ng pag-inject ng mataas na kasalukuyang o pagsira sa cable sheath. Ang pagsukat ay passive mula sa pananaw ng cable—isang maikli at mababang-power signal lang ang inilalapat.WeshineTinitiyak ng engineering na kahit na ang mga sensitibong data o mga cable ng komunikasyon ay mananatiling hindi nasaktan sa panahon ng pagsubok.

FAQ ng TDR Cable Fault Locator Mga Karaniwang Tanong

Tanong 1: Makakahanap ba ng mga fault ang TDR Cable Fault Locator sa mga live cable?

Sagot:Oo, maraming modernoTDR Cable Fault Locatormga yunit, kabilang ang mga mula saWeshine, nagtatampok ng mga built-in na filter na humaharang sa 50/60 Hz power signal. Nagbibigay-daan ito sa pagsubok sa mga live na cable na may mababang boltahe hanggang 400V AC o DC nang hindi nasisira ang device o ang cable. Gayunpaman, para sa kaligtasan at katumpakan sa mataas na boltahe na mga linya, ang cable ay dapat na de-energized.

Tanong 2: Anong mga uri ng cable fault ang maaaring matukoy ng TDR Cable Fault Locator nang hindi pinuputol ang cable?

Sagot: A TDR Cable Fault Locatormaaaring matukoy ang mga bukas na circuit, mga short circuit, mga splice, tubig o moisture na pagpasok, mga durog na seksyon, at mga corroded na koneksyon. Ang reflection waveform ay nagpapakita ng pababang deflection para sa maikling fault at paitaas na deflection para sa open fault. Hindi nito masusukat ang mga resistive fault na may napakataas na resistensya (higit sa ilang daang ohms) nang walang karagdagang mga accessory tulad ng high-voltage arc reflection filter, ngunit ang mga karaniwang low-resistance fault ay madaling matatagpuan.

Tanong 3: Gaano katumpak ang TDR Cable Fault Locator para sa mahahabang cable na higit sa 1 km?

Sagot:Ang katumpakan ay depende sa velocity of propagation (Vp) na setting at sa time-base precision ng device. Mga de-kalidad na unit tulad ngWeshine TDR Cable Fault Locatormakamit ang ±1% ng saklaw o ±0.5 metro, alinman ang mas malaki. Para sa isang 2 km cable, nangangahulugan ito ng error sa loob ng 20 metro. Nagpapabuti ang katumpakan sa wastong pagkakalibrate ng Vp gamit ang isang kilalang haba ng cable. Ang mga salik sa kapaligiran tulad ng temperatura at pagtanda ng cable ay maaaring bahagyang makaapekto sa Vp, kaya inirerekomenda ang pag-recalibrate para sa mga kritikal na sukat.

Halimbawa ng Praktikal na Aplikasyon

Upang sukatin ang distansya ng fault, ikinokonekta ng operator angTDR Cable Fault Locatorsa iisang konduktor at kalasag o lupa. Ang aparato ay awtomatikong nagpapadala ng mga pulso at ipinapakita ang nakalarawan na waveform. Ang distansya sa kasalanan ay direktang binabasa sa screen.WeshineKasama sa mga modelo ang one-button na auto-calibration at pagkilala sa uri ng fault, binabawasan ang error ng user at oras ng pagsubok.
