Mga Karaniwang Problema Sa Pagpapanatili at Pagsubok ng Loop Resistance Tester

Ang isang loop resistance tester ay isang mahalagang instrumento para sa pagsusuri ng mga de-koryenteng kondisyon ng mga low-resistance na koneksyon sa power equipment. Ito ay karaniwang ginagamit upang sukatin ang contact resistance ng mga control switch, circuit breaker, busbar connections, cable conductors, welding contacts, at iba pang conductive loops.

Ang maaasahang mga resulta ng pagsusulit ay nakasalalay hindi lamang sa pagganap ng instrumento kundi pati na rin sa tamang mga wiring, malinis na mga punto ng pagsubok, tamang imbakan, at tumpak na interpretasyon ng mga abnormal na pagbabasa. Sa field, ang isang hindi pangkaraniwang pagsukat ay hindi palaging nagpapahiwatig ng isang may sira na circuit breaker o isang nabigong tester. Ang mga bukas na boltahe na lead, mahinang clamp contact, at electromagnetic interference ay maaaring magdulot ng mga katulad na sintomas.

Ipinapaliwanag ng gabay na ito ang mga pangunahing kinakailangan sa pagpapanatili at tatlong karaniwang problema sa pagsubok na nararanasan kapag gumagamit ng loop resistance tester.

Ano ang Loop Resistance Tester?

Ang loop resistance tester, na kilala rin bilang micro-ohmmeter o contact resistance tester, ay naglalapat ng stable na test current sa circuit na sinusubok at sinusukat ang nagreresultang pagbaba ng boltahe. Pagkatapos ay kinakalkula ang paglaban ayon sa batas ng Ohm.

Ang instrumento ay ginagamit para sa mga aplikasyon tulad ng:

1, Pagsubok sa paglaban sa pakikipag-ugnayan sa circuit breaker

2, Kontrolin ang pagsukat ng resistensya ng switch loop

3, Pagsubok sa busbar at connector

4, Pagsukat ng resistensya ng cable conductor

5, Pagsubok sa paglaban sa pakikipag-ugnay sa welding

6, High boltahe switch contact inspeksyon

Karaniwang gumagamit ng hiwalay na koneksyon sa kasalukuyang at boltahe ang pagsubok sa mababang paglaban. Binabawasan ng four-wire na paraan na ito ang impluwensya ng test lead resistance at pinapabuti ang katumpakan ng pagsukat.Patnubay sa pagsukat ng mababang resistensya ng Megger

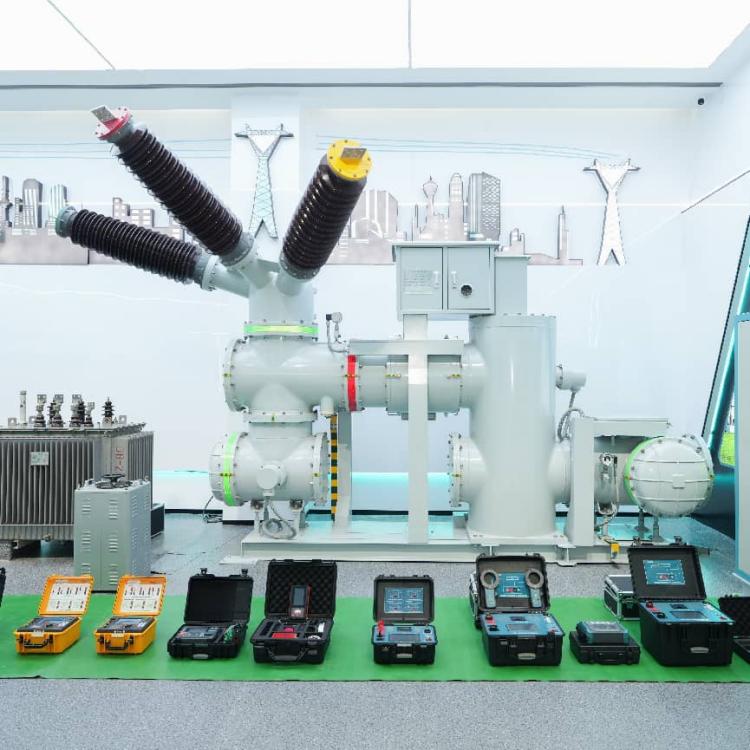

Ang Weshine Electric Manufacturing Co., Ltd. ay isang propesyonal na high-tech na pabrika na nag-specialize sa R&D, produksyon, at pagkakalibrate ng mga high-current loop resistance testing instruments. Sa mga standardized production workshop, independent laboratories, at kumpletong ISO quality management system, ang lahat ng Weshine tester ay mahigpit na ginawa alinsunod sa IEC at DL/T industry standards. Ang pabrika ay nagpapatupad ng buong proseso na pagsubok sa pagganap at pagkakalibrate bago ihatid, tinitiyak ang matatag na kasalukuyang output, malakas na pagganap laban sa panghihimasok, at mataas na pag-uulit ng pagsukat para sa mga kumplikadong on-site na power test environment.

Ang GDHL-200A/100A Intelligent Loop Resistance Tester ay independiyenteng binuo at mass-produce ng Weshine factory. Na-optimize para sa high-current, low-resistance field measurement scenario, nagtatampok ito ng stable constant-current output, ultra-high test accuracy, at malakas na adaptability sa kapaligiran, ganap na nakakatugon sa mga regular na inspeksyon at preventive maintenance na kinakailangan para sa high voltage switchgear. Ang partikular na pagsubok sa kasalukuyan, katumpakan, at mga kinakailangan sa pagsunod ay dapat palaging ma-verify laban sa dokumentasyon ng produkto at sa mga naaangkop na lokal na pamantayan.

Para sa mga circuit breaker na may mataas na boltahe, dapat ding isagawa ang pagsubok sa paglaban sa pakikipag-ugnay ayon sa nauugnay na pamantayan ng kagamitan at mga kinakailangan sa pagpapanatili ng tagagawa. Nalalapat ang IEC 62271-100 sa mga AC circuit breaker na ginagamit sa mga high voltage system na higit sa 1,000 V.IEC 62271-100

Mga Karaniwang Kinakailangan sa Pagpapanatili

Ang tamang storage ay may direktang epekto sa buhay ng serbisyo at katatagan ng pagsukat ng isang loop resistance tester.

Itago ang Instrumento sa Angkop na Kapaligiran

Ang tester ay dapat na naka-imbak sa isang malinis, tuyo, at mahusay na maaliwalas na lugar. Ang lokasyon ng imbakan ay dapat na libre mula sa:

1, labis na kahalumigmigan

2, konduktibong alikabok

3, ambon ng langis

4, Pag-spray ng asin

5, mga kinakaing gas

6, direktang sikat ng araw

7, matinding pagbabago sa temperatura

Maaaring makapinsala sa mga terminal, panloob na circuit board, switch, at mga bahagi ng pagkakabukod ng kahalumigmigan at mga corrosive contaminant. Maaari ding makaapekto ang alikabok sa mga daanan ng paglamig at bawasan ang pagiging maaasahan ng mga koneksyon sa kuryente.

Panatilihing Nakatayo ang Instrumento

Huwag ilagay ang tester nang random sa isang kahoy na crate o mag-stack ng mabibigat na bagay sa ibabaw nito. Ang front panel ay dapat nakaharap paitaas sa panahon ng pag-iimbak at transportasyon hangga't maaari.

Nakakatulong itong protektahan ang:

1, Ang display at control button

2, Mga terminal ng output

3、Internal na transpormer at mga circuit assemblies

4, Pagpapalamig na istraktura

5, proteksiyon na enclosure

Dapat na naka-secure ang instrumento sa panahon ng transportasyon upang maiwasan ang impact, vibration, o pagkasira ng cable.

Gumamit ng Moisture-Resistant Materials

Kapag ang tester ay nakaimbak sa isang mahalumigmig na kapaligiran, maglagay ng angkop na moisture-proof na materyal sa ilalim nito. Huwag pahintulutan ang ilalim ng enclosure na manatiling direktang kontak sa isang mamasa-masa na sahig o ibabaw.

Bago ang susunod na pagsubok, siyasatin ang instrumento para sa condensation. Kung may moisture, hayaang matuyo nang lubusan ang tester bago ito ikonekta sa isang power supply o pansubok na bagay.

Tatlong Karaniwang Problema sa Pagsubok sa Larangan

1. Open Voltage Wiring na Pinagsama sa Malakas na Electromagnetic Interference

Ang isang bukas na boltahe na lead o maluwag na boltahe na koneksyon ay isa sa mga pinakakaraniwang sanhi ng abnormal na pagbabasa.

Mga Karaniwang Sintomas

Depende sa mga kondisyon ng site, ang pagbabasa ng paglaban ay maaaring magpakita ng:

1、Isang over-range o walang katapusang halaga

2, Isang lubos na hindi matatag na halaga

3、Isang value na nagbabago kapag inilipat ang mga test lead

4、Isang resulta na mukhang normal ngunit hindi na mauulit

Kapag ang isang boltahe na lead ay nadiskonekta, ang boltahe-sampling circuit ay maaaring hindi makatanggap ng tamang signal. Kasabay nito, ang isang malapit na energized busbar ay maaaring lumikha ng capacitive coupling at mag-udyok ng isang hindi gustong differential-mode na boltahe sa bukas na circuit ng pagsukat.

Mga Posibleng Bunga

Ang matinding interference ay maaaring magdulot ng tester na magpakita ng over-limit na halaga. Ang isang walang karanasan na operator ay maaaring maling magdesisyon na ang circuit breaker ay may malubhang problema sa contact-resistance at ayusin ang hindi kinakailangang pagpapanatili ng outage.

Ang mas banayad na interference ay maaaring magdulot ng halaga sa loob ng inaasahang hanay. Ito ay mas mahirap matukoy dahil ang resulta ay maaaring lumitaw na wasto kahit na ang boltahe na koneksyon ay may depekto.

Ang pagsukat ay maaaring maling maiugnay sa:

1, mahinang circuit breaker contact

2, Isang nasira na test clamp

3、Isang internal tester fault

4, Isang hindi matatag na supply ng kuryente

Inirerekomendang Inspeksyon

Bago palitan ang tester o tanggalin ang circuit breaker mula sa serbisyo, suriin:

1, Kung ang parehong mga boltahe na lead ay konektado.

2, Kung ang mga boltahe clamp ay mahigpit na nakakabit.

3、Kung malinis ang mga terminal ng boltahe.

4, Kung tama ang pagkakatugma ng kasalukuyang at boltahe na mga lead.

5、Kung nananatiling stable ang pagbabasa pagkatapos muling ikonekta ang circuit ng boltahe.

6、Kung nagdudulot ng interference ang mga kalapit na energized conductor.

Ang pagsukat ng paglaban sa apat na kawad ay maaasahan lamang kapag ang kasalukuyang circuit at boltahe-sampling circuit ay kumpleto na. Ang mabuting pakikipag-ugnayan sa mga punto ng pagsubok ay mahalaga din dahil ang probe at paglaban ng koneksyon ay maaaring makaapekto sa mga pagsukat na mababa ang paglaban.Patnubay ng tester na mababa ang resistensya ng Megger

2. Oxide o Oil Film sa mga Terminal ng Circuit Breaker

Ang mga terminal ng circuit breaker ay maaaring magkaroon ng oxide layer, oil film, dust accumulation, o iba pang kontaminasyon pagkatapos ng pangmatagalang operasyon. Ito ay karaniwan lalo na kapag ang kagamitan ay gumagana sa isang mahalumigmig, marumi, o maalikabok na kapaligiran.

Bakit Ito Nakakaapekto sa Pagsusulit

Ang test clamp ay dapat gumawa ng matatag na metal na kontak sa terminal. Kung ang isang oxide o oil film ay naghihiwalay sa clamp mula sa conductive surface, ang karagdagang contact resistance ay ipinapasok sa test circuit.

Maaari itong makaapekto sa boltahe-sampling path at lumikha ng hindi tumpak o hindi matatag na mga resulta. Ang ipinapakitang halaga ay maaaring hindi kumakatawan sa aktwal na pagtutol ng mga pangunahing contact ng circuit breaker.

Ang mga posibleng sintomas ay kinabibilangan ng:

1, Isang halaga ng pagtutol na mas mataas kaysa sa inaasahan

2、Mga babasahin na nagbabago kapag pinindot o ginalaw ang clamp

3, Mga makabuluhang pagkakaiba sa pagitan ng mga phase

4, mahinang repeatability

5, Isang biglaang pagbawas pagkatapos linisin ang terminal

Mga Pagwawasto

Bago ang pagsubok, siyasatin ang terminal surface at i-clamp ang mga panga. Alisin ang maluwag na kontaminasyon gamit ang isang aprubadong paraan ng paglilinis at tiyaking tuyo ang lugar ng kontak.

Ang test clamp ay dapat na konektado sa isang malinis, matatag, at mekanikal na matatag na ibabaw. Huwag umasa sa isang maluwag na clamp o isang kontaminadong punto dahil lang sinimulan na ng instrumento ang pagsubok.

Pagkatapos ikonekta muli ang mga lead, ulitin ang pagsukat. Kung magiging stable at pare-pareho ang value, ang orihinal na abnormal na resulta ay maaaring sanhi ng hindi magandang contact sa halip na sa isang depekto sa circuit breaker.

Huwag gumamit ng mga nakasasakit na pamamaraan na maaaring makapinsala sa mga naka-plated na terminal o mabago ang contact surface maliban kung inaprubahan ng manufacturer ng kagamitan ang pamamaraan.

3. Open Voltage Wiring Nang Walang Malakas na Panghihimasok sa Electric Field

Ang isang bukas na boltahe na lead ay hindi palaging gumagawa ng isang over-range na pagbabasa. Kung walang malakas na panlabas na electric field o capacitive coupling sa site, ang amplifier ay maaaring makatanggap ng halos walang differential-mode na input.

Sa sitwasyong ito, maaaring magpakita ang instrumento ng value na malapit sa zero.

Bakit Ito Nakaliligaw

Ang isang walang karanasan na operator ay maaaring bigyang-kahulugan ang malapit-zero na pagbabasa bilang katibayan na:

1, Nabigo ang tester

2, Nasira ang amplifier

3, Ang kasalukuyang pagsubok ay hindi nabuo

4、Ang instrumento ay nangangailangan ng pagkumpuni o pagpapalit

Ang pagsusulit ay maaaring ihinto nang hindi kinakailangan. Maaari nitong pahabain ang pagkawala ng kagamitan, pagkaantala sa pagpapanatili, at dagdagan ang workload para sa field team.

Paano Matukoy ang Problema

Ang malapit sa zero o abnormal na pagbabasa ay dapat imbestigahan bago ideklarang may depekto ang tester.

Suriin ang sumusunod:

1, I-verify ang kasalukuyang koneksyon sa output.

2, Kumpirmahin na ang parehong mga boltahe na lead ay konektado.

3、Suriin ang mga boltahe na clamp at terminal.

4、Tingnan kung kumpleto na ang test circuit.

5、Ihambing ang pagbabasa sa isang kilalang sanggunian o paulit-ulit na koneksyon.

6, Suriin ang self-test at alarm indicator ng instrumento.

7, Kumpirmahin na ang ipinapakitang halaga ay normal na nagbabago kapag ang test circuit ay wastong nakakonekta.

Ang pagsukat ng paglaban na biglang bumaba sa zero ay hindi dapat tanggapin nang hindi sinusuri ang mga kable. Ang resulta ay dapat na nauulit at naaayon sa kondisyon ng kagamitan at makasaysayang data.

Paano Iwasan ang Mga Maling Paghusga

Kapag lumitaw ang hindi normal na pagbabasa ng loop resistance, dapat iwasan ng mga field technician kaagad na sisihin ang circuit breaker o ang instrumento. Ang isang sistematikong inspeksyon ay mas maaasahan.

Gamitin ang sumusunod na pagkakasunud-sunod:

1、Ihinto ang pagsusuri at kumpirmahin na ang kagamitan ay nasa isang ligtas, de-energized na kondisyon.

2, Siyasatin ang kasalukuyang at boltahe na mga kable nang hiwalay.

3、Suriin ang posisyon ng clamp at kalinisan ng terminal.

4、Hanapin ang mga malapit na energized conductor at posibleng electromagnetic interference.

5、Muling ikonekta ang mga lead at ulitin ang pagsukat.

6、Ihambing ang resulta sa iba pang mga yugto at mga nakaraang tala.

7、Suriin ang tester gamit ang naaangkop na sanggunian o paraan ng pag-verify.

8、Pagkatapos lamang matukoy kung ang kagamitan o ang tester ay nangangailangan ng karagdagang pagpapanatili.

9、Ang ipinapakitang halaga ng paglaban ay dapat palaging isaalang-alang kasama ng kasalukuyang pagsubok, kalidad ng koneksyon, mga kondisyon sa paligid, paghahambing ng bahagi, at kasaysayan ng kagamitan.

Mga Pangunahing Punto para sa Maaasahang Pagsusuri ng Loop Resistance

Ang pinakamahalagang salik sa pagsubok sa larangan ay:

1, Panatilihing malinis, tuyo, at maayos na nakaimbak ang tester.

2、Gumamit ng kumpletong apat na wire na koneksyon.

3, Suriing mabuti ang mga lead ng boltahe bago ilapat ang kasalukuyang pagsubok.

4、Siguraduhin na ang mga clamp ay nakakaugnay sa malinis na metal na ibabaw.

5、Magkaroon ng kamalayan sa electromagnetic interference mula sa kalapit na energized busbars.

6、Ulitin ang mga kahina-hinalang sukat pagkatapos itama ang koneksyon.

7、Huwag kailanman mag-diagnose ng isang circuit breaker fault mula sa isang abnormal na pagbabasa.

8、Sundin ang manu-manong tester at naaangkop na mga pamantayan ng industriya ng kuryente.

Mga Madalas Itanong

Ano ang masusukat ng loop resistance tester?

Maaari nitong sukatin ang paglaban sa contact ng circuit breaker, resistensya ng control switch loop, mga koneksyon sa busbar, resistensya ng konduktor ng cable, at resistensya ng welding contact.

Bakit nagpapakita ang tester ng walang katapusang halaga ng pagtutol?

Ang isang infinite o over-range na halaga ay maaaring sanhi ng isang bukas na boltahe na lead, mahinang clamp contact, isang hindi kumpletong test circuit, o isang tunay na open circuit. Dapat suriin ang mga kable bago i-diagnose ang kagamitan.

Bakit biglang naging zero ang pagbabasa?

Ang isang malapit sa zero na pagbabasa ay maaaring mangyari kapag ang boltahe-sampling circuit ay bukas at may kaunting panlabas na electromagnetic interference. Hindi ito nangangahulugan na ang tester ay may depekto.

Maaari bang makaapekto ang isang oxide film sa pagsubok sa paglaban sa pakikipag-ugnay?

Oo. Maaaring pigilan ng oxide, langis, at dumi ang mga pansubok na clamp sa paggawa ng maaasahang metal na kontak at maaaring magpasok ng karagdagang resistensya sa circuit ng pagsukat.

Paano dapat iimbak ang isang loop resistance tester?

Itago ito sa isang tuyo, maaliwalas, walang alikabok na lugar na walang kinakaing gas. Panatilihing nakaharap pataas ang front panel at gumamit ng moisture-proof na materyal sa ilalim ng instrumento kung kinakailangan.

Konklusyon

Karamihan sa mga abnormal na pagbabasa ng paglaban sa loop ay hindi sanhi ng isang kadahilanan. Ang bukas na mga kable ng boltahe, mahinang contact sa clamp, kontaminasyon sa terminal, at interference ng electromagnetic ay maaaring masira ang resulta ng pagsubok.
